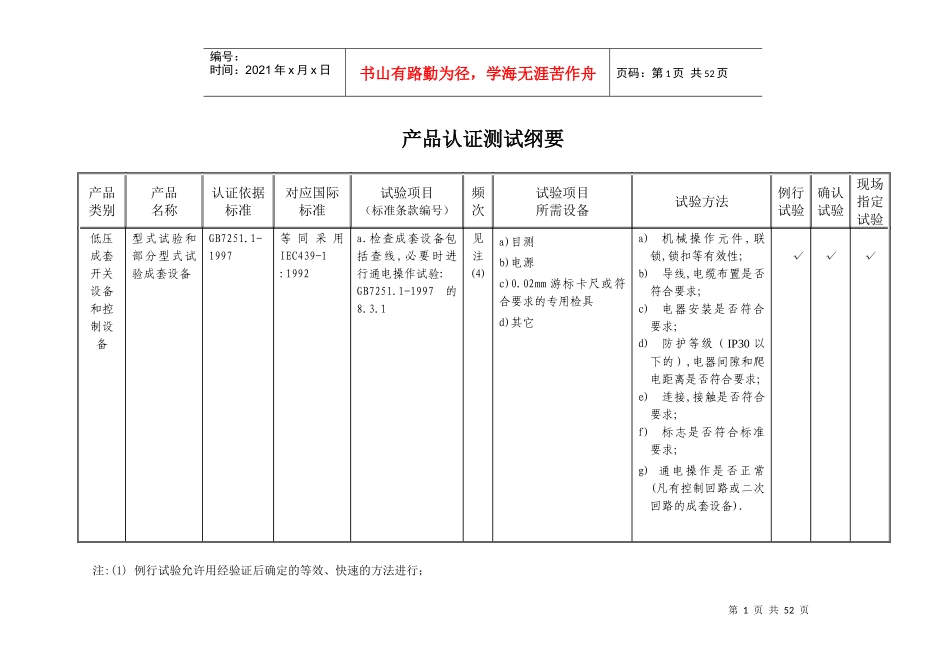

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页产品认证测试纲要产品类别产品名称认证依据标准对应国际标准试验项目（标准条款编号）频次试验项目所需设备试验方法例行试验确认试验现场指定试验低压成套开关设备和控制设备型式试验和部分型式试验成套设备GB7251.1-1997等同采用IEC439-1:1992a.检查成套设备包括查线,必要时进行通电操作试验:GB7251.1-1997的8.3.1见注(4)a)目测b)电源c)0.02mm游标卡尺或符合要求的专用检具d)其它a)机械操作元件,联锁,锁扣等有效性;b)导线,电缆布置是否符合要求;c)电器安装是否符合要求;d)防护等级（IP30以下的）,电器间隙和爬电距离是否符合要求;e)连接,接触是否符合要求;f)标志是否符合标准要求;g)通电操作是否正常(凡有控制回路或二次回路的成套设备).√√√注:(1)例行试验允许用经验证后确定的等效、快速的方法进行；第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页(2)确认试验应按标准规定的参数和方法，在规定的周围环境条件下进行；(3)试验项目适用于哪种试验（指例行试验，确认试验），就在相应试验栏中打“√”；(4)例行试验每台均应进行，确认试验按批或每年至少进行一次，现场指定试验现场进行。产品认证测试纲要产品类别产品名称认证依据标准对应国际标准试验项目（标准条款编号）频次试验项目所需设备试验方法例行试验确认试验指定试验第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页低压成套开关设备和控制设备型式试验和部分型式试验成套设备GB7251.1-1997等同采用IEC439-1:1992b.介电强度试验b1.1min工频耐压试验GB7251.1-19978.2.2.2-8.2.2.5见注(4)a)工频耐压台高电压时,高压侧短路输出电流不应小于0.2A;泄漏电流动作值≤100mA;b)0.5级的交流电压表;c)0.2级电压互感器或相当精度的电压信号测量仪.施压值见GB7251.1-1997表10及表11,施压时间1min,施压部位如下:a)成套设备的所有带电部件与裸露导电部件之间;b)每极和为此试验被连接到成套设备相应连接的裸露导电部件上的所有其它极之间;c)绝缘材料制造的外壳和手柄上覆盖金属箔,在金属箔上与带电部件以及裸导电部件之间施电压,但其值为本标准表10中的1.5倍.结论:不可有击穿或闪络现象.√√注:(1)例行试验允许用经验证后确定的等效、快速的方法进行；(2)确认试验应按标准规定的参数和方法，在规定的周围环境条件下进行；(3)试验项目适用于哪种试验（指例行试验，确认试验），就在相应试验栏中打“√”；第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页(4)例行试验每台均应进行，确认试验按批或每年至少进行一次，现场指定试验现场进行。产品认证测试纲要产品类别产品名称认证依据标准对应国际标准试验项目（标准条款编号）频次试验项目所需设备试验方法例行试验确认试验现场指定试验低压成套开关设备和控制设备型式试验和部分型式试验成套设备GB7251.1-1997等同采用IEC439-1:1992b2.1s工频耐压试验GB7251.1-19978.3.2.2a见注(4)工频耐压台高电压时,高压侧短路输出电流不应小于0.2A;泄漏电流动作值≤100mA;施压值见GB7251.1-1997表10及表11,施压时间1s,施压部位同上的a),b).另外:如被试设备是包括在已预先经受过介电试验的主电路或辅助电路之中,试验电压可以减至上面规定值的85%.结论:不可有击穿或闪络现象.√第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页注:(1)例行试验允许用经验证后确定的等效、快速的方法进行；(2)确认试验应按标准规定的参数和方法，在规定的周围环境条件下进行；(3)试验项目适用于哪种试验（指例行试验，确认试验），就在相应试验栏中打“√”；(4)例行试验每台均应进行，确认试验按批或每年至少进行一次，现场指定试验现场进行。产品认证测试纲要产品类别产品名称认证依据标准对应国际标准试验项目（标准条款编号）频次试验项目所需设备试验方法例行试验确认试验第6页共52页第5页共52页编号：时间：2021年x月x日...
