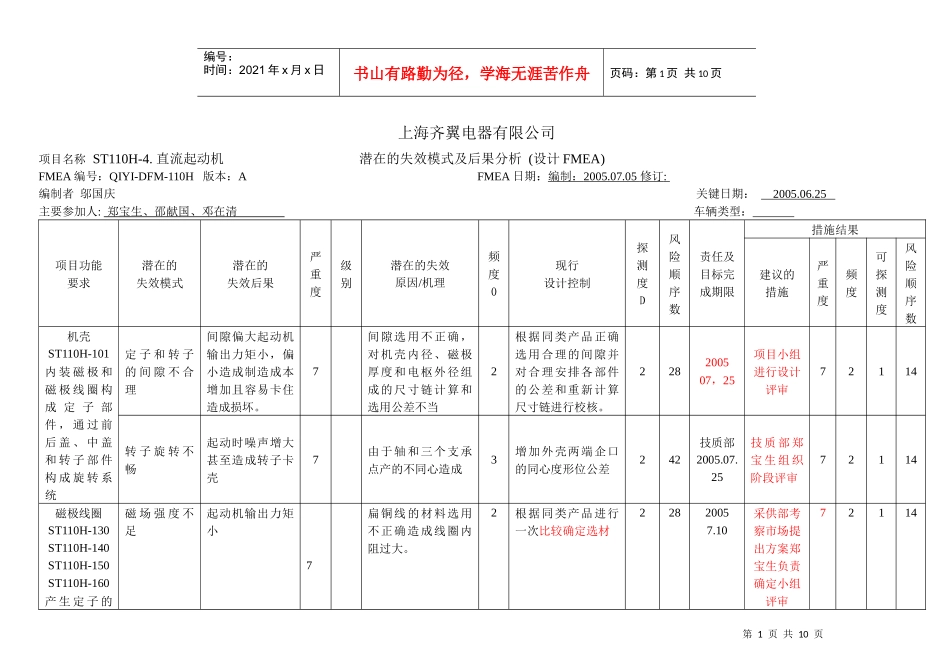

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页上海齐翼电器有限公司项目名称ST110H-4.直流起动机潜在的失效模式及后果分析(设计FMEA)FMEA编号：QIYI-DFM-110H版本：AFMEA日期：编制：2005.07.05修订:编制者邬国庆关键日期：2005.06.25主要参加人:郑宝生、邵献国、邓在清车辆类型：项目功能要求潜在的失效模式潜在的失效后果严重度级别潜在的失效原因/机理频度O现行设计控制探测度D风险顺序数责任及目标完成期限措施结果建议的措施严重度频度可探测度风险顺序数机壳ST110H-101内装磁极和磁极线圈构成定子部件，通过前后盖、中盖和转子部件构成旋转系统定子和转子的间隙不合理间隙偏大起动机输出力矩小，偏小造成制造成本增加且容易卡住造成损坏。7间隙选用不正确，对机壳内径、磁极厚度和电枢外径组成的尺寸链计算和选用公差不当2根据同类产品正确选用合理的间隙并对合理安排各部件的公差和重新计算尺寸链进行校核。228200507，25项目小组进行设计评审72114转子旋转不畅起动时噪声增大甚至造成转子卡壳7由于轴和三个支承点产的不同心造成3增加外壳两端企口的同心度形位公差242技质部2005.07.25技质部郑宝生组织阶段评审72114磁极线圈ST110H-130ST110H-140ST110H-150ST110H-160产生定子的磁场强度不足起动机输出力矩小7扁铜线的材料选用不正确造成线圈内阻过大。2根据同类产品进行一次比较确定选材22820057.10采供部考察市场提出方案郑宝生负责确定小组评审72114第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页项目功能要求潜在的失效模式潜在的失效后果严重度级别潜在的失效原因/机理频度O现行设计控制探测度D风险顺序数责任及目标完成期限措施结果建议的措施严重度频度可探测度风险顺序数励磁磁场7绕制圈数不正确2理论计算值需经过试验验证228产品试验时测试项目小组做设计确认72114绝缘纸ST110H.132磁极线圈的匝绝缘磁极线圈匝间击穿短路起动机损坏8匝间衬垫的绝缘材料选用不正确造成线圈局部匝间短路最后烧毁。2根据同类产品确定绝缘材料并进行耐压试验验证116磁极ST110H-104和磁极线圈配合产生定子励磁磁场磁场强度不足起动机输出力矩小7磁极的极数和结构设计不合理3根据输出性能留出较大的系数242200506，25郑宝生负责结构设计阶段组织小组验证721147材料选用不正确造成磁场强度不足1根据同类产品进行一次比较确定选材21420057.10采供部考察市场提出方案郑宝生负责确定小组评审72114轴ST110H-211和电枢片构转子旋转不畅起动机起动时振动大，噪音大6由于轴的各档跳动大2增加轴的各档的跳动形位公差224第二阶段完成后邬国庆负责进行公差研究，62114第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页项目功能要求潜在的失效模式潜在的失效后果严重度级别潜在的失效原因/机理频度O现行设计控制探测度D风险顺序数责任及目标完成期限措施结果建议的措施严重度频度可探测度风险顺序数成转子部件并铣旋转花键和驱动齿轮拨圈部件构成单向离合器并通过驱动齿轮输出驱动力矩单向离合器失效驱动齿轮不能在旋转花键中灵活移动造成起动后驱动齿轮不能返回而损坏8由于旋转花键尺寸公差选用不合理2根据同类产品进行一次设计评审232第二阶段完成以后邬国庆负责进行设计验证小组评审82116轴的剪切强度和冲击强度不够起动机损坏8轴的材料不正确和热处理工艺不适合不能达到材料即要有足够的硬度又要有足够的韧性3设计人员注明轴的各处硬度数据与测试设备检验方法；248过程设计阶段时间表采供部协助技质部进行热处理工艺考察83124电枢片ST110H-212A和电枢线圈配合通过换向器产生旋转磁场旋转磁场强度不足起动机输出力矩小7电枢片的材料不正确2根据同类产品进行一次比较确定选材22820057.10采供部考察市场提出方案郑宝生负责确定小组评审721147电枢片的槽数不合理2利用辅助设计重新进行一次计算设计2282005.725邬国庆负责进行验证7117第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页项目功能要求潜在的失效...
