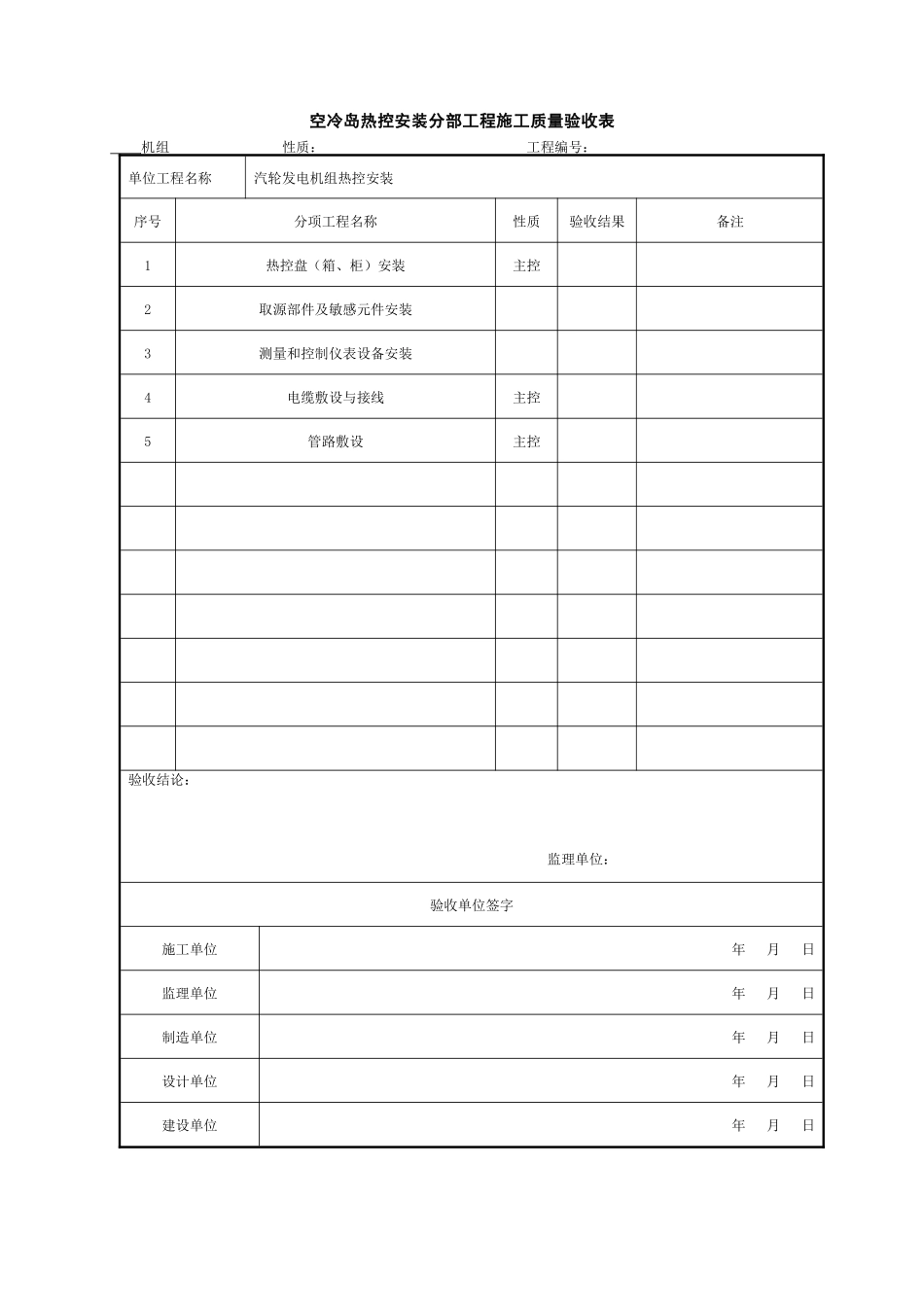

(306)空冷岛热控安装分部工程施工质量验收表_第1页
1/38

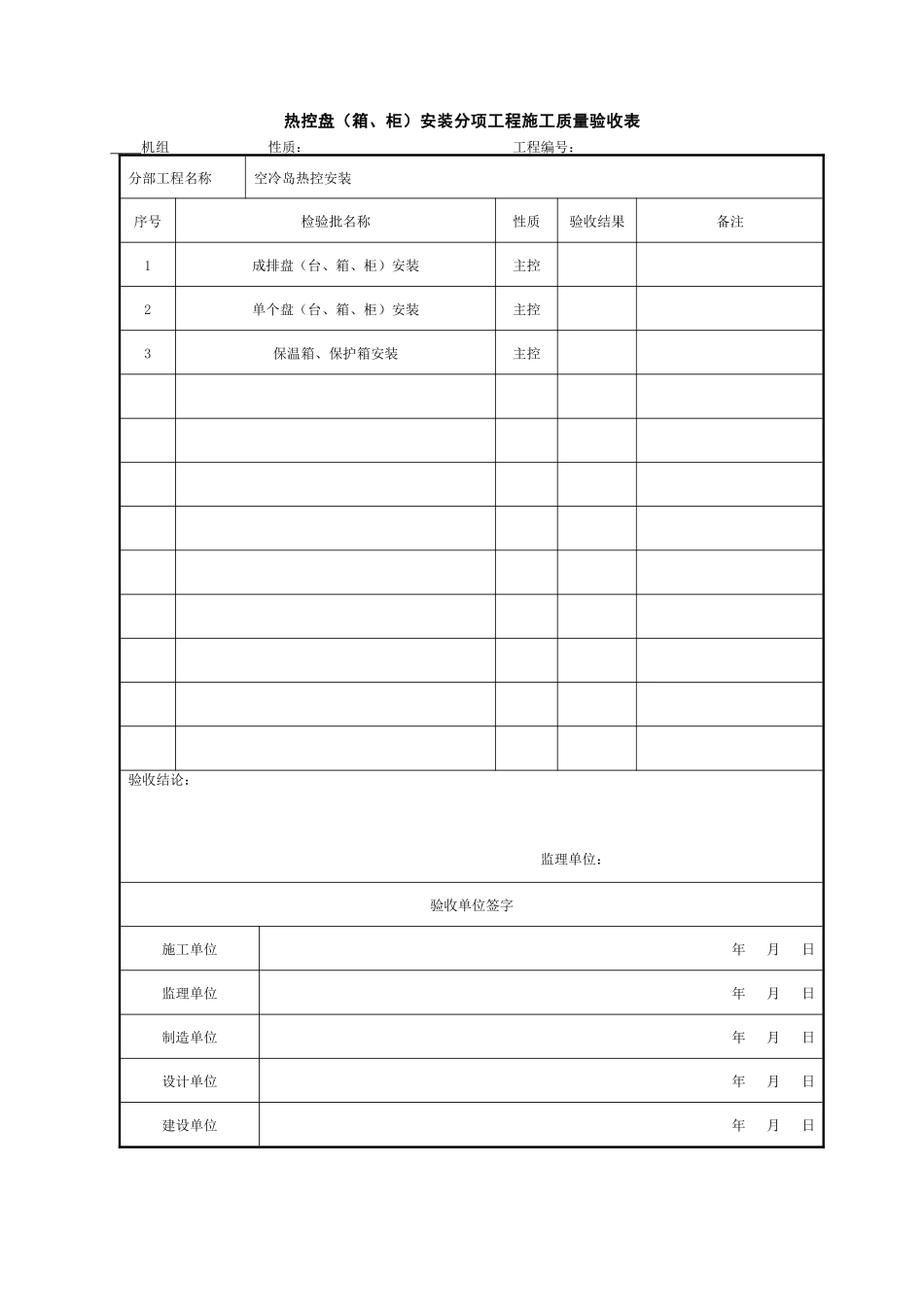

(306)空冷岛热控安装分部工程施工质量验收表_第2页
2/38

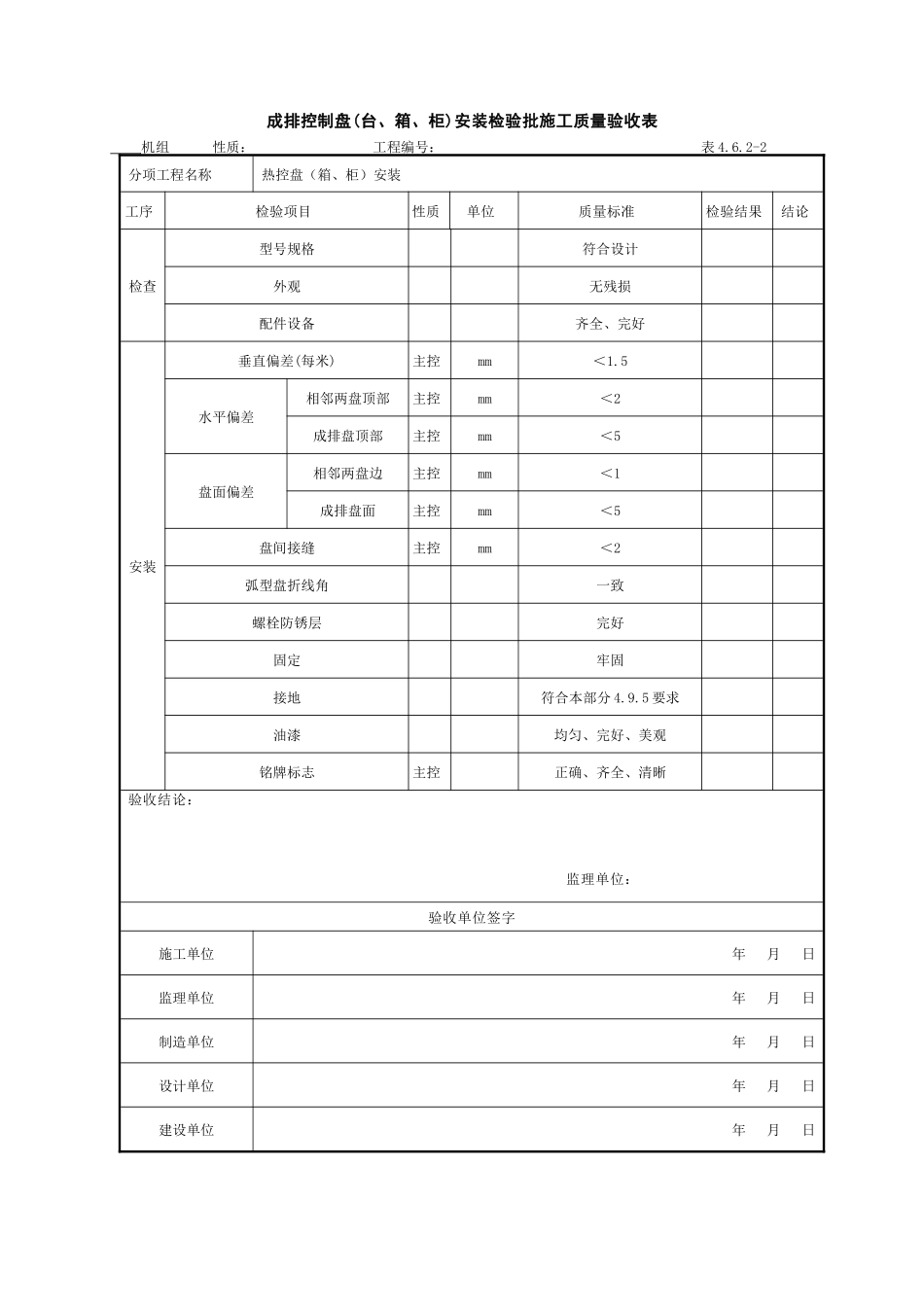

(306)空冷岛热控安装分部工程施工质量验收表_第3页
3/38
空冷岛热控安装分部工程施工质量验收表机组性质:工程编号:单位工程名称汽轮发电机组热控安装序号分项工程名称性质验收结果备注1热控盘(箱、柜)安装主控2取源部件及敏感元件安装3测量和控制仪表设备安装4电缆敷设与接线主控5管路敷设主控验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日热控盘(箱、柜)安装分项工程施工质量验收表机组性质:工程编号:分部工程名称空冷岛热控安装序号检验批名称性质验收结果备注1成排盘(台、箱、柜)安装主控2单个盘(台、箱、柜)安装主控3保温箱、保护箱安装主控验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日成排控制盘(台、箱、柜)安装检验批施工质量验收表机组性质:工程编号:表4.6.2-2分项工程名称热控盘(箱、柜)安装工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计外观无残损配件设备齐全、完好安装垂直偏差(每米)主控mm<1.5水平偏差相邻两盘顶部主控mm<2成排盘顶部主控mm<5盘面偏差相邻两盘边主控mm<1成排盘面主控mm<5盘间接缝主控mm<2弧型盘折线角一致螺栓防锈层完好固定牢固接地符合本部分4.9.5要求油漆均匀、完好、美观铭牌标志主控正确、齐全、清晰验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日单个盘(台、箱、柜)安装检验批施工质量验收表机组性质:工程编号:表4.6.2-3分项工程名称热控盘(箱、柜)安装工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计外观无残损配件齐全、完好安装安装位置主控不影响通行、检修,接线方便周围环境温度℃≤45垂直偏差(每米)主控mm≤1.5水平倾斜偏差(每米)主控mm≤1.2螺栓防锈层完好固定牢固接地符合本部分4.9.5要求油漆均匀、完好、美观铭牌标志主控正确、齐全、清晰验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日保温箱、保护箱、接线盒安装检验批施工质量验收表机组性质:工程编号:表4.6.2-4分项工程名称热控盘(箱、柜)安装工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计外观无残损配件齐全、完好安装安装位置主控不影响通行、检修,接线方便周围环境温度℃≤45垂直偏差高度≤1.2m主控mm≤3高度>1.2m主控mm≤4排列整齐固定牢固接地符合本部分4.9.5要求保温箱的保温层完整无损排污管路接至箱外油漆均匀、完好、美观铭牌标志主控正确、齐全、清晰验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日取源部件及敏感元件安装分项工程施工质量验收表机组性质:工程编号:分部工程名称空冷岛热控安装序号检验批名称性质验收结果备注1汽、水、油管测温元件安装2汽、水、油管路压力取源装置安装验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日汽、水、油管测温元件安装检验批施工质量验收表机组性质:工程编号:表4.4.2-1分项工程名称取源部件及敏感元件安装工序检验项目性质单位质量标准检验结果结论测点位置环境无剧烈振动测点部位符合设计,安装检修方便间距测孔与焊缝在焊缝或热影响区外两测孔mm≥D,且>200测孔开凿和插座安装插座材质主控符合设计插座尺寸符合设计测孔直径误差mm≤1开孔垂直偏差mm≤3插座安装垂直偏差mm≤1焊接及热处理符合《规程》焊接工程篇测温元件安装检查外观完好绝缘MΩ>100垫片材质主控符合本部分附录B热电偶、热电阻插入深度高温高压蒸汽D>250mm宜100D≤250mm宜70一般流体D>500mm宜300D≤500宜1/2D双金属温度计感温元件插入深度主控全部浸入被测介质压力式温度计温包插入深度主控全部伸入介质中毛细管弯曲半径mm≥50毛细管保护设施齐全、易检修环境温度无剧烈变化元件装配主控紧固、无渗漏标志牌内容符合设计,悬挂牢靠,字迹不易脱落注:D—被测管道外径。验收结论:监理单位:验收单位签字施工单位年月日监理单位年月日制造单位年月...
