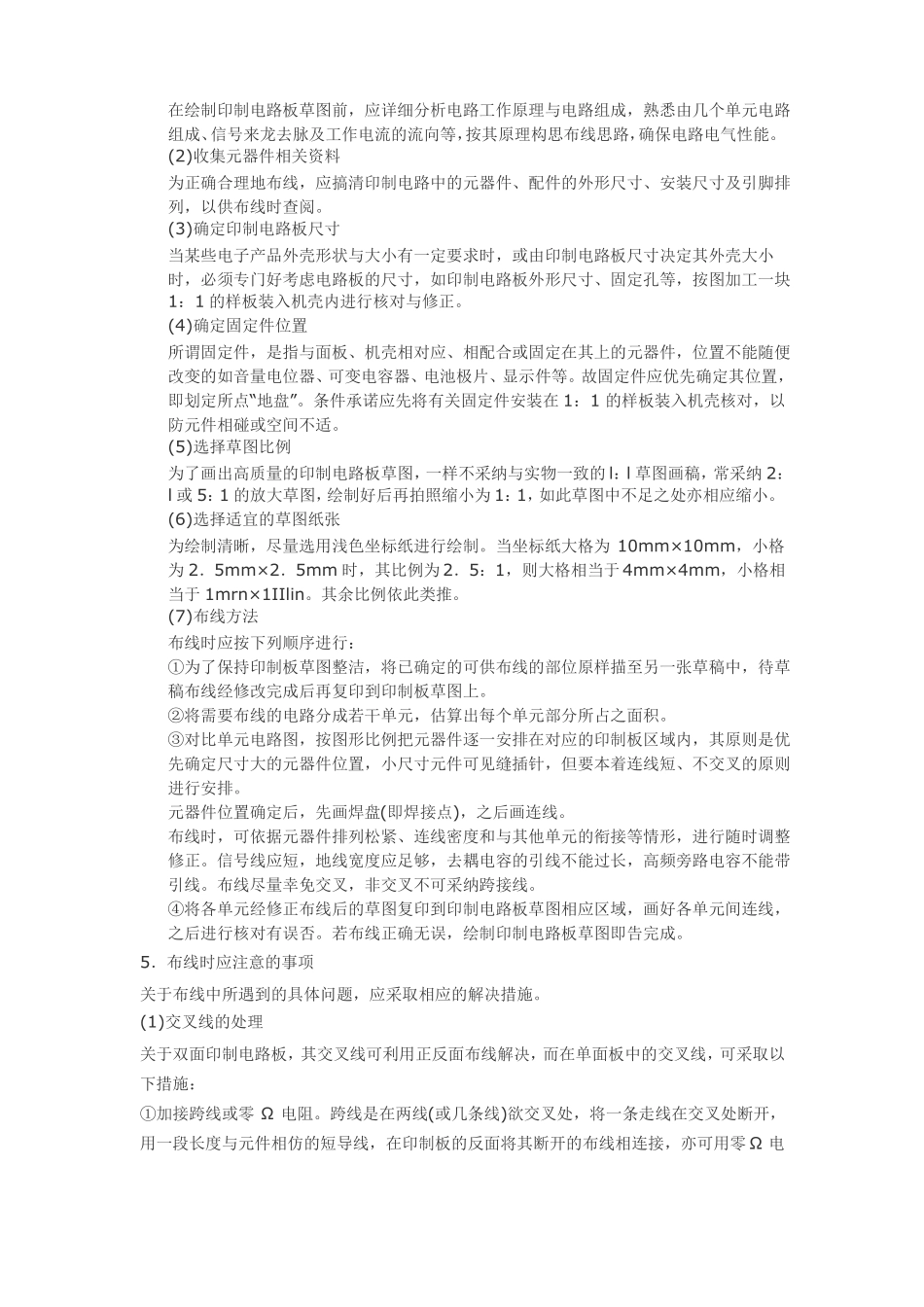

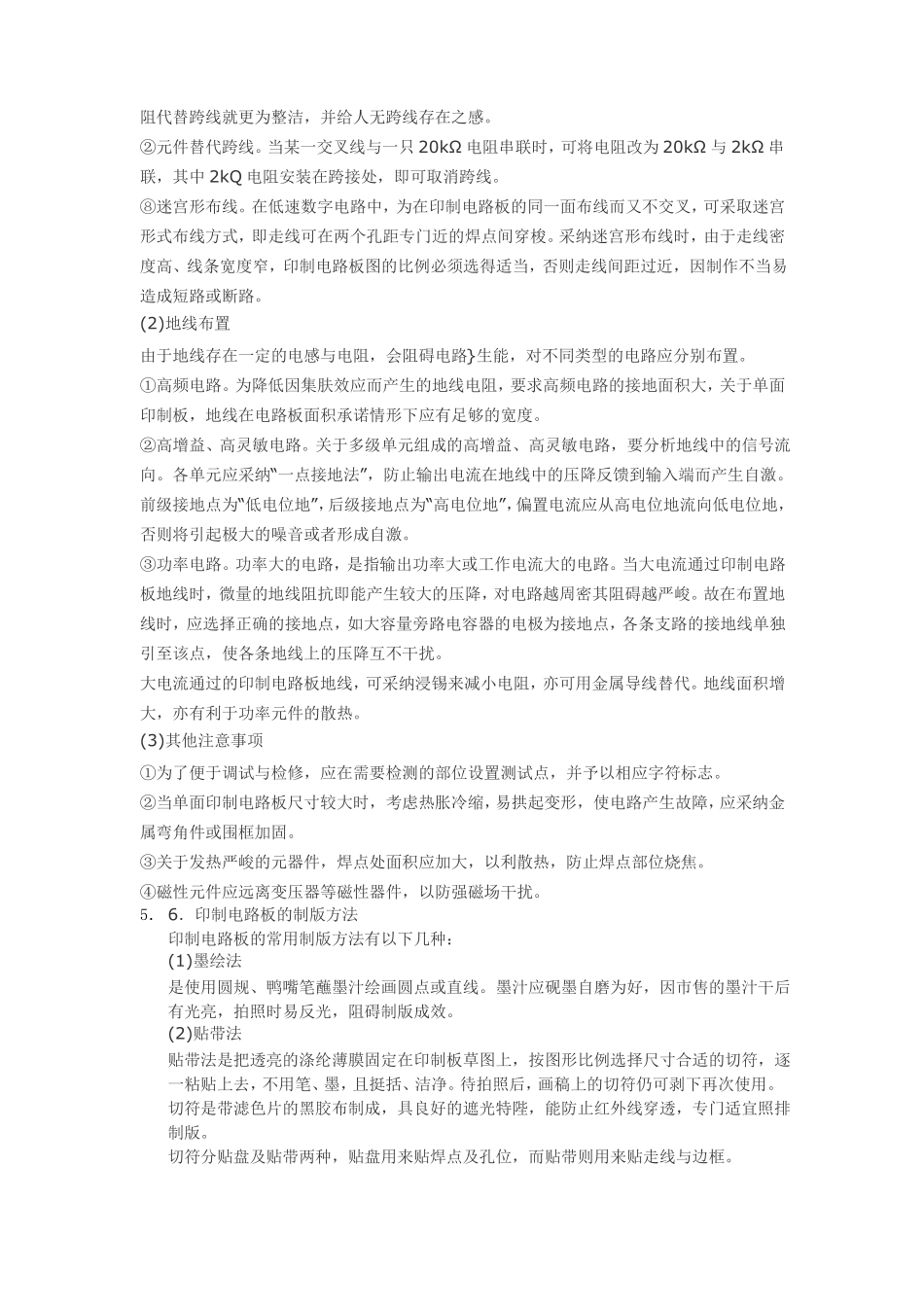

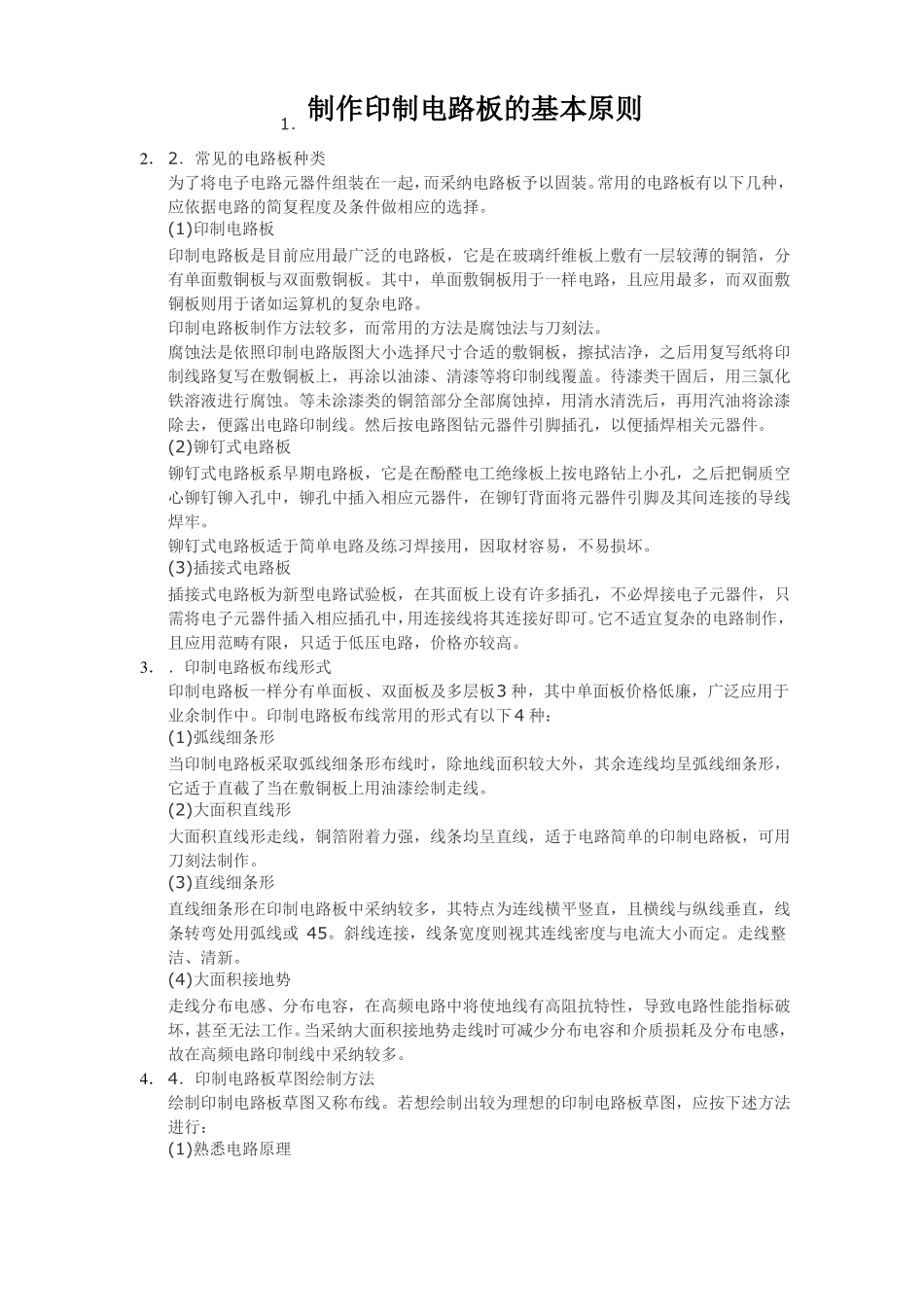

1．制作印制电路板的基本原则2．2．常见的电路板种类为了将电子电路元器件组装在一起，而采纳电路板予以固装。常用的电路板有以下几种，应依据电路的简复程度及条件做相应的选择。(1)印制电路板印制电路板是目前应用最广泛的电路板，它是在玻璃纤维板上敷有一层较薄的铜箔，分有单面敷铜板与双面敷铜板。其中，单面敷铜板用于一样电路，且应用最多，而双面敷铜板则用于诸如运算机的复杂电路。印制电路板制作方法较多，而常用的方法是腐蚀法与刀刻法。腐蚀法是依照印制电路版图大小选择尺寸合适的敷铜板，擦拭洁净，之后用复写纸将印制线路复写在敷铜板上，再涂以油漆、清漆等将印制线覆盖。待漆类干固后，用三氯化铁溶液进行腐蚀。等未涂漆类的铜箔部分全部腐蚀掉，用清水清洗后，再用汽油将涂漆除去，便露出电路印制线。然后按电路图钻元器件引脚插孔，以便插焊相关元器件。(2)铆钉式电路板铆钉式电路板系早期电路板，它是在酚醛电工绝缘板上按电路钻上小孔，之后把铜质空心铆钉铆入孔中，铆孔中插入相应元器件，在铆钉背面将元器件引脚及其间连接的导线焊牢。铆钉式电路板适于简单电路及练习焊接用，因取材容易，不易损坏。(3)插接式电路板插接式电路板为新型电路试验板，在其面板上设有许多插孔，不必焊接电子元器件，只需将电子元器件插入相应插孔中，用连接线将其连接好即可。它不适宜复杂的电路制作，且应用范畴有限，只适于低压电路，价格亦较高。3．．印制电路板布线形式印制电路板一样分有单面板、双面板及多层板3种，其中单面板价格低廉，广泛应用于业余制作中。印制电路板布线常用的形式有以下4种：(1)弧线细条形当印制电路板采取弧线细条形布线时，除地线面积较大外，其余连线均呈弧线细条形，它适于直截了当在敷铜板上用油漆绘制走线。(2)大面积直线形大面积直线形走线，铜箔附着力强，线条均呈直线，适于电路简单的印制电路板，可用刀刻法制作。(3)直线细条形直线细条形在印制电路板中采纳较多，其特点为连线横平竖直，且横线与纵线垂直，线条转弯处用弧线或45。斜线连接，线条宽度则视其连线密度与电流大小而定。走线整洁、清新。(4)大面积接地势走线分布电感、分布电容，在高频电路中将使地线有高阻抗特性，导致电路性能指标破坏，甚至无法工作。当采纳大面积接地势走线时可减少分布电容和介质损耗及分布电感，故在高频电路印制线中采纳较多。4．4．印制电路板草图绘制方法绘制印制电路板草图又称布线。若想绘制出较为理想的印制电路板草图，应按下述方法进行：(1)熟悉电路原理在绘制印制电路板草图前，应详细分析电路工作原理与电路组成，熟悉由几个单元电路组成、信号来龙去脉及工作电流的流向等，按其原理构思布线思路，确保电路电气性能。(2)收集元器件相关资料为正确合理地布线，应搞清印制电路中的元器件、配件的外形尺寸、安装尺寸及引脚排列，以供布线时查阅。(3)确定印制电路板尺寸当某些电子产品外壳形状与大小有一定要求时，或由印制电路板尺寸决定其外壳大小时，必须专门好考虑电路板的尺寸，如印制电路板外形尺寸、固定孔等，按图加工一块1：1的样板装入机壳内进行核对与修正。(4)确定固定件位置所谓固定件，是指与面板、机壳相对应、相配合或固定在其上的元器件，位置不能随便改变的如音量电位器、可变电容器、电池极片、显示件等。故固定件应优先确定其位置，即划定所点“地盘”。条件承诺应先将有关固定件安装在1：1的样板装入机壳核对，以防元件相碰或空间不适。(5)选择草图比例为了画出高质量的印制电路板草图，一样不采纳与实物一致的l：l草图画稿，常采纳2：l或5：1的放大草图，绘制好后再拍照缩小为1：1，如此草图中不足之处亦相应缩小。(6)选择适宜的草图纸张为绘制清晰，尽量选用浅色坐标纸进行绘制。当坐标纸大格为10mm×10mm，小格为2．5mm×2．5mm时，其比例为2．5：1，则大格相当于4mm×4mm，小格相当于1mrn×1IIlin。其余比例依此类推。(7)布线方法布线时应按下列顺序进行：①为了保持印制板草图整洁，将已确定的可供布线的部位原样描至另一张草稿中，待草稿布线经修改完成后再复印到印制板草图上。②将需要布线的电路分成若干单元，...
