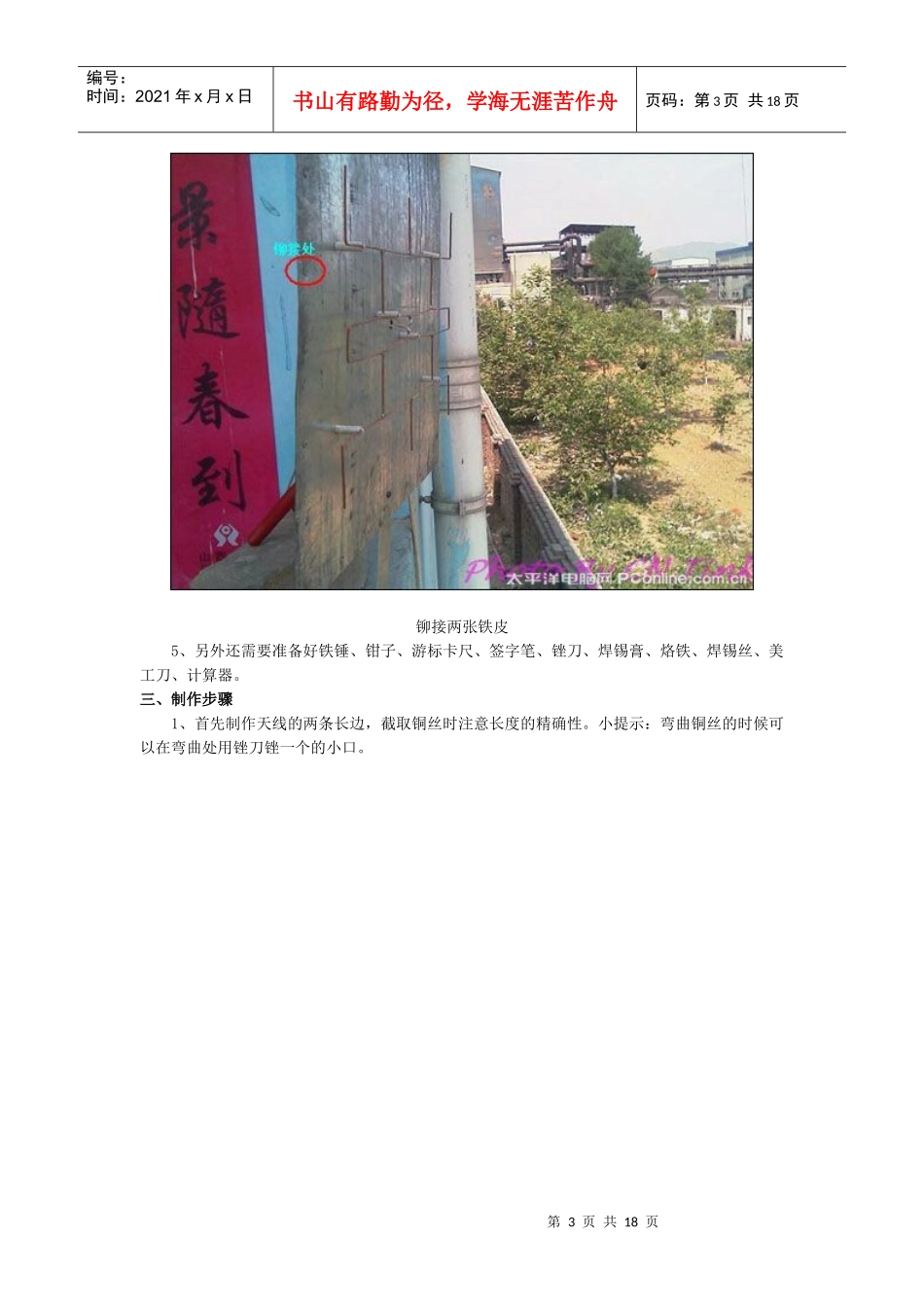

第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页18db铜丝平板天线制作方法由Anywlan.com和PConline携手共同举办的《2009全民DIY大赛》已经圆满完成,现在我们将一些获奖作品的详细制作方法拿出来给大家学习和参考,同时也可以增强网友的动手能力。我们会分几期推荐一些很不错的作品给大家,如果大家对天线有什么好的改进建议也请在下面回贴。今天首先介绍一款18DB增益的铜丝制作的平板天线,在此先感谢作者CN.Tink的精彩作品,独乐乐不如众乐乐。也希望大家能应用本文的内容做出一款好的天线来。一、天线概述及图纸准备本天线的图纸源自Anywlan版主“风筝”从国外挖回的个人珍藏。据资料所述此天线理论增益在18.2db左右,本人DIY出来后测试实际增益在15-17db之间,因此非常接近于理论增益,而影响我DIY效果的两个关键问题就是铜丝长度可能没精确好,该天线焊接点比较多,可能误差产生于焊接点处,另一个原因可能是反射板不平整。我想只要找到好的反射板和有好的焊工,该天线做出来效果绝对是非常好的!原理图(文章尾部有图纸供下载)DIY天线要细心和有耐心,天线制作工艺的细致与否、材料的选择等都将直接影响天线的增益。特别是远距离无线通信使用的定向天线,制作时偏差一毫米,到了一公里外的时候差别可就大了。文章尾部有设计图纸供下载。第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页二、材料收集以及工具准备1、直径2mm的铜丝或者铝丝,优先选择铜丝,因为其阻值小、抗氧化能力强;2、尼龙扎线带,这个具体用处请往下看;固定天线用的扎带(五金店有售)3、闭路电视线线皮,用来支撑振子与反射板;4、一块大于392*308mm的反射板,可以用电脑机箱盖子(论坛某牛人就用的这玩意)或者薄铁皮或者铝板,因为当时找不到那么大的铝板,所以我用了两张铁皮铆在一起来做反射板,如何把两张铁皮如何铆接在一起是有技巧的;1)把两张裁剪好的铁皮合在一起,使其对其不要晃动;2)截取几节长5mm,直径1-2mm左右的铝线;3)用钉子或者其他尖的东西在合在一起的铁皮上打一个小洞,小洞的直径以刚好可以插入前一步骤中准备的铝线为最佳,铝线穿过两层铁皮后每一边露出相同的长度;4)用锤子斜敲一边露出来的铝线,弯曲度自己掌握好,不掉出来即可;5)用锤子继续斜着敲打另一边露出来的铝线,铝线不活动为止;6)把铁皮放在平整的地面上,用锤子使劲敲打铝线,铝线舒张开后就把两张铁皮铆接在一起了!第3页共18页第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页铆接两张铁皮5、另外还需要准备好铁锤、钳子、游标卡尺、签字笔、锉刀、焊锡膏、烙铁、焊锡丝、美工刀、计算器。三、制作步骤1、首先制作天线的两条长边,截取铜丝时注意长度的精确性。小提示:弯曲铜丝的时候可以在弯曲处用锉刀锉一个的小口。第4页共18页第3页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共18页锉刀锉一个小口锉刀锉口后可以更铜丝的弯曲角度更准确锉刀锉口后可以让铜丝在弯曲时角度更加准确,也便于我们弯曲铜丝。第5页共18页第4页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共18页计量精确是第一要素。不管是截取时的长度还是弯曲时候的角度在焊接位做上记号便于精确焊接第6页共18页第5页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共18页大家在制作过程中一定要保持铜丝的垂直2、我们用钳子把铜丝掐断后,一般切口处会多出一点点。所以铜丝头部也要打磨平整,以求进一步减小焊接后的长度误差。打磨头部切口3、标出两条长边上焊接点的位置,并将需要焊接的地方用锉刀打磨一下,以方便焊接:第7页共18页第6页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共18页测出焊接的位置每条边焊接点有3个,测量出它们的间距是83.1mm,事先做好记号事先把焊接位处用锉刀磨凹进去一点,便于焊接第8页共18页第7页共18页编号:时间:2021年x月x日书山有路勤为径,学海无...
