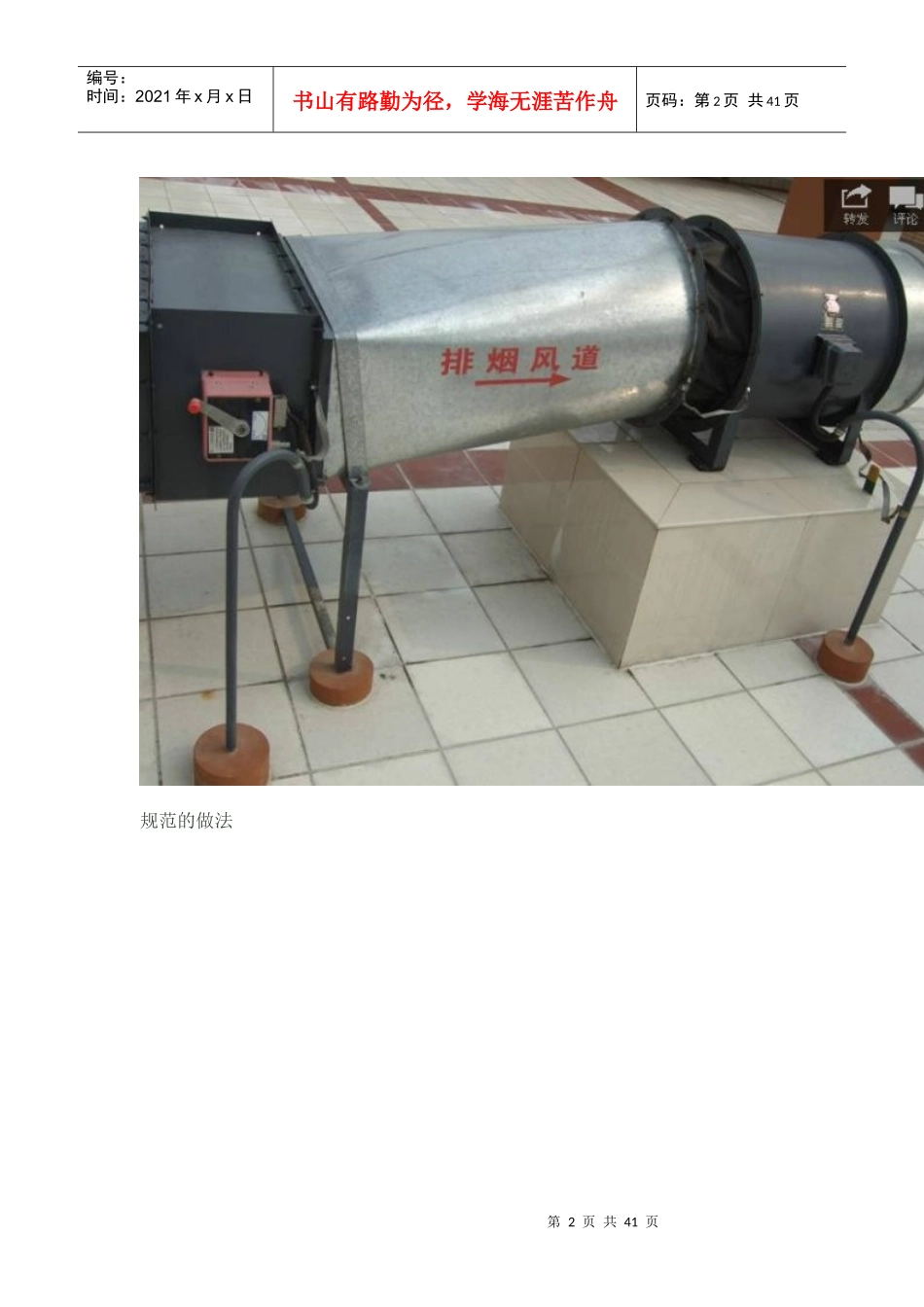

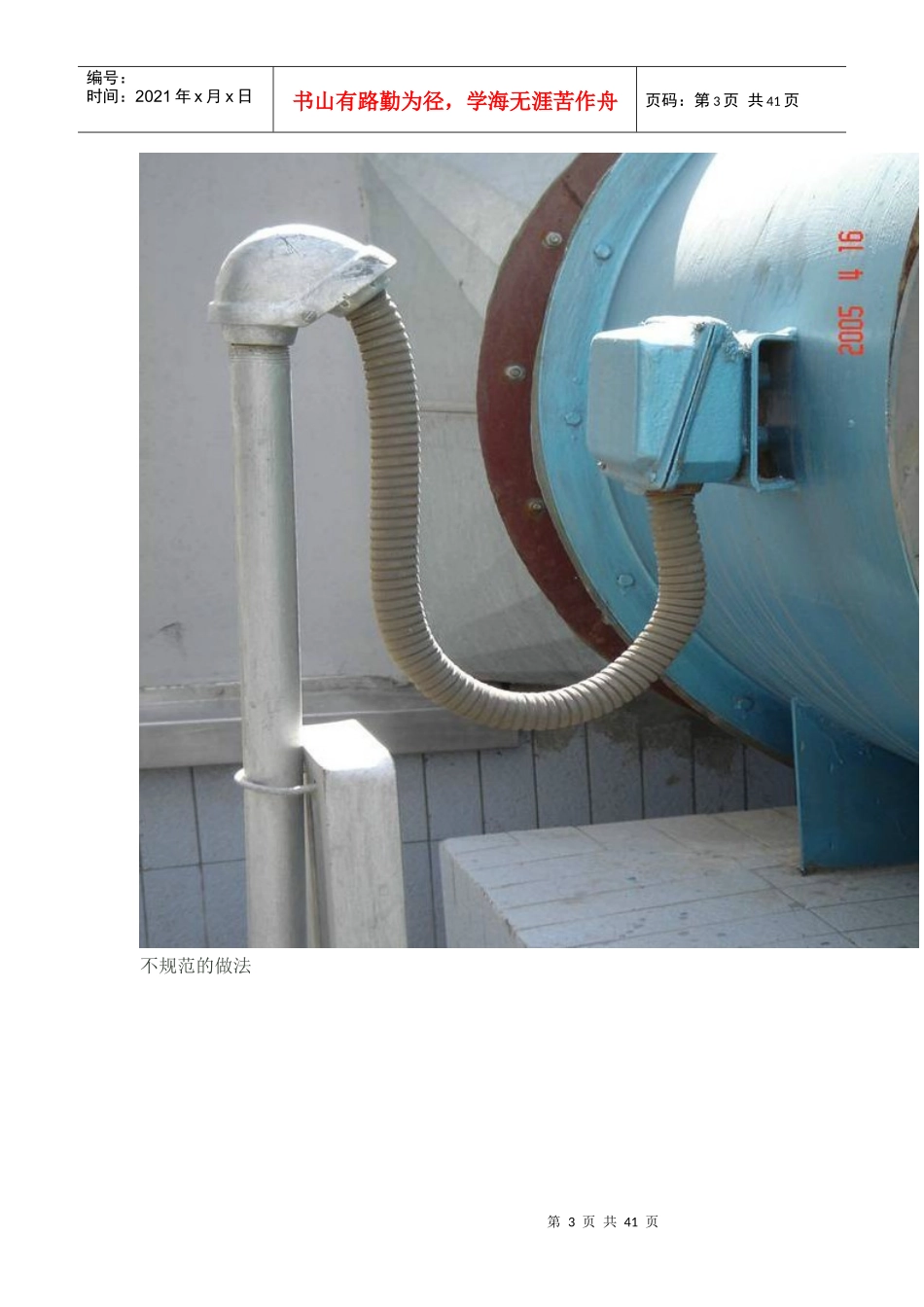

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页来源：筑龙施工论坛http://bbs.zhulong.com/forum/class40.html鲁班奖工程实例图片第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页规范的做法第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页不规范的做法第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页防排烟管道、风口及阀门必须采用不燃材料制作，不宜采用土建风道，当采用金属风道时，其钢板厚度按GB50243高压系统选用。风机设在屋面时，应有防护措施。加压送风防火阀的动作温度为70度，补风防火阀的可为280度。防烟和补风系统的室外进风口宜布置在排烟口的下方且高度不小于3m，当水平布置时，水平距离不小于10米。风管改变方向、变径或汇、分支路时，不宜采用箱式管件代替，当必须使用分配气流的静压箱时，其断面风速不得大于1.5m/s；各风管管件之间的间距宜有5-10倍管径的直管段；可伸缩性金属或非金属软管的长度不宜超过2m，安装时不应有死角或塌陷，柔性风管与设备的连接长度宜为150-300mm；风管接口距第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页离墙面或楼面宜大于150mm。专业接头第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页风道拐弯处及长度超过20米要加防晃支架。地下室排烟风机要加减震支架。防火分区隔墙两侧防火阀距墙表面不大于200mm，穿越墙体风管段应由2～3mm钢板制作。防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作。第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页风道穿楼板及标识第9页共41页第8页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共41页（五）、设备间（配电室、泵房及无负压设备）1、配电室首先注意里面的桥架安装横平竖直，附件按标准设置。配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。正面要有盘面编号，背面也应注明编号。内部接线整齐，表识正确。接线端子要有编号决不允许任何给排水管通过变压器低压侧的中性点直接与接地干线连接，基础型钢接地电缆终端头、接头、拐弯处及竖井的两端要设标志牌配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。第10页共41页第9页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共41页第11页共41页第10页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共41页电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。第12页共41页第11页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共41页第13页共41页第12页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共41页配电室与隔墙或楼板的所有空洞均应做防火密闭封堵。配电柜长度大于6米，背后要有两个出口，且最小宽度为1米门口必须安装挡鼠板。配电柜前工作区要铺橡胶板柜箱盘线间、线对地间绝缘电阻馈电线路大于0.5兆欧，二次回路大于1兆欧。线缆整齐第14页共41页第13页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共41页配电室要悬挂一次系统模拟图第15页共41页第14页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共41页第16页共41页第15页共41页编号：时间：2021年x月x日书山有路勤为径...
