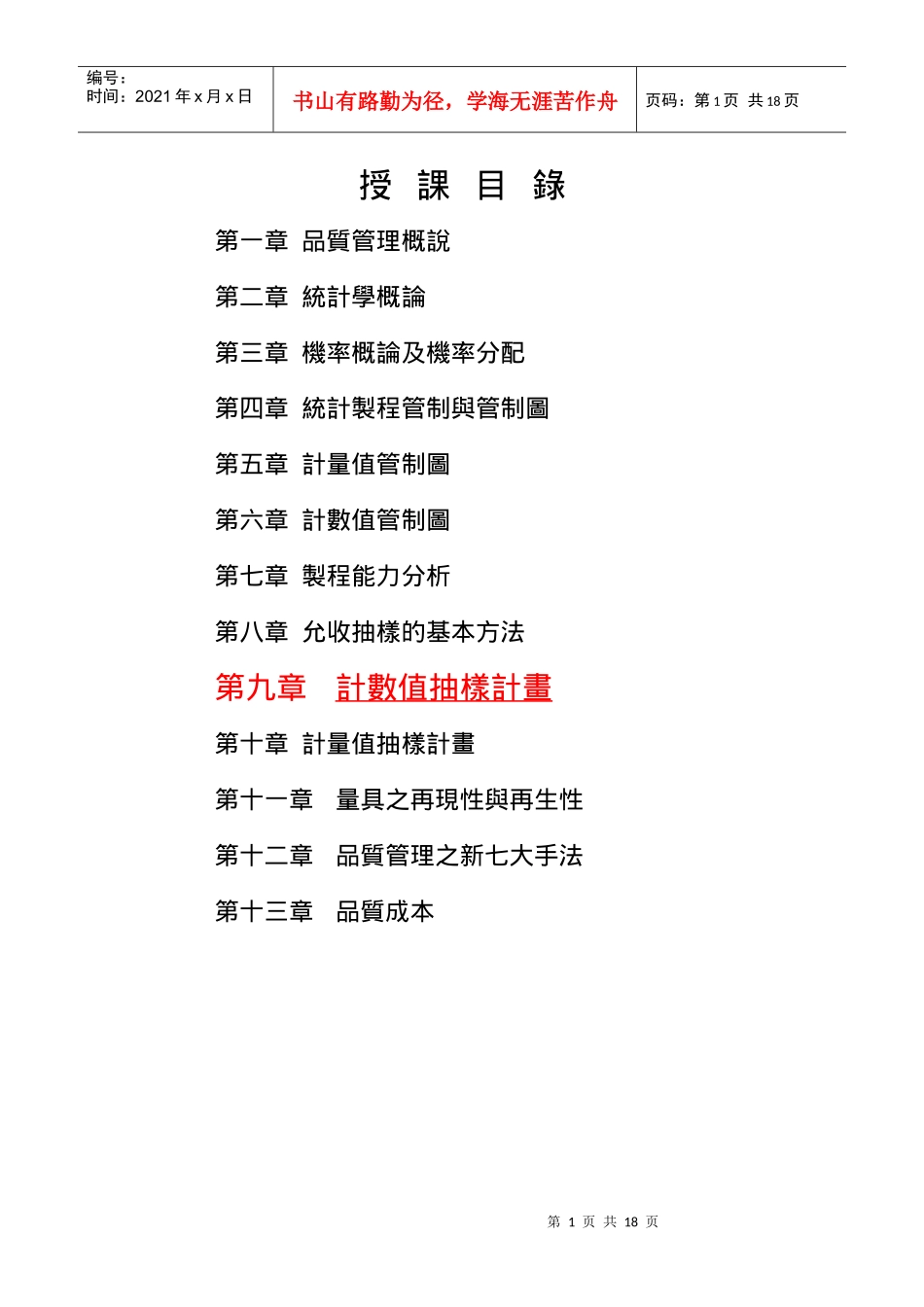

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页授課目錄第一章品質管理概說第二章統計學概論第三章機率概論及機率分配第四章統計製程管制與管制圖第五章計量值管制圖第六章計數值管制圖第七章製程能力分析第八章允收抽樣的基本方法第九章計數值抽樣計畫第十章計量值抽樣計畫第十一章量具之再現性與再生性第十二章品質管理之新七大手法第十三章品質成本第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页抽樣計畫之設計※規定生產者冒險率()之抽樣計畫(AQL)※規定消費者冒險率()之抽樣計畫(LimitQualityLevel,LQL=LTPD)※規定平均出廠品質界限(AOQL)之抽樣計畫第九章計數值抽樣計畫抽樣計畫的型式：(計數值)(1)規準型：規定、為一定值(=5%、=10%)。JISZ9002(單次)。(2)調整型：MIL-STD-105E、CNS2779Z4006---(單、雙、多次)。(3)選別型：Dodge&RomigTable---(單、雙次)。(4)連續生產型：MIL-STD-1235(CSP-1、CSP-2、CSP-A、CSP-M)(5)逐次型：第3页共18页第2页共18页減量檢驗正常檢驗嚴格檢驗10批抽樣中，無1批拒收者減量檢驗期間，任1批被拒收時無一批拒收者嚴格檢驗期間，連續5批均允收時無一批拒收者連續5批中，有2批拒收時编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页美軍標準105E抽樣計畫---調整型MIL-STD-105E抽樣計畫(ANSI,ISO)◎該抽樣計畫適用---成品、原料、零組件、作業與服務、半成品、儲存中的供應品、維修作業、數據或記錄、行政管理程序。◎該抽樣計畫有三種方式：(1)單次(2)雙次(2)多次。◎每種抽樣計畫附有正常、嚴格、減量檢驗(Normal、Tightened、ReducedInspection)。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页◎不合格品率(Non-Conformity)=(不合格品數/檢驗之製品單位總數)*100%◎百件缺點數(Defect)=(缺點總數/檢驗之製品單位總數)*100MIL-STD-105E◎為例，其抽樣計畫程序，如下：(1)選定允收品質水準(AQL,p0)(2)決定樣本數(選定檢驗水準(特殊與一般)、選定樣本代字、選定適當的抽樣計畫(單次、雙次或多次)、選定正常、嚴格或減量檢驗)(3)確定合格判定數***********************************************※送驗批的不合格率等於AQL(p0)時送驗批被拒收的機率極低(5%)。送驗批中含有很少不合格品，但因抽樣關係而被拒收，而造成生產者的損失。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页※Producer’sRisk(CR)。TypeIError。。***********************************************範例一：N=8500、AQL=1%、一般II級檢驗水準、單次。抽樣計畫：正常、N=8500、Code=L、n=200、Ac=5、Re=6。嚴格、N=8500、Code=L、n=200、Ac=3、Re=4。減量、N=8500、Code=L、n=80、Ac=2、Re=5。SimpleSamplingPlan(N=8500,p=0.01)poisson(5,200*0.01,true)---NormalPa=0.983436;AOQ=Pa*p=0.00983436AOQL=y(1/n-1/N)=3.172(1/200-1/8500)=0.015486824poisson(3,200*0.01,true)---Tightened※調整型抽樣計畫以美軍標準MIL-STD-105E為代表，須注意考量：(1)缺點與不合格品分級---嚴重、主要、次要(2)百件缺點數與不合格品率(平均製程)(3)、AQL(p0)、ASN(4)批量N、樣本大小代字、樣本數n、合格判定數Ac(5)此規範亦有(選別型)AOQ、AOQL、LQ(LimitQuality=LTPD)之對照計算第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页Pa=0.857123;AOQ=Pa*p=0.00857123AOQL=y(1/n-1/N)=1.946(1/200-1/8500)=0.009501059poisson(2,80*0.01,true)---ReducedPa=0.952577AOQ=Pa*p=0.00952577AOQL=y(1/n-1/N)=1.372(1/80-1/8500)=0.016988588範例二：N=8500、AQL=1%、一般II級檢驗水準、雙次。抽樣計畫：正常、N=8500、Code=L、n1=125、Ac1=2、Re1=5；n2=125、Ac2=6、Re2=7。嚴格、N=8500、Code=L、n1=125、Ac1=1、Re1=4；n2=125、Ac2=4、Re2=5。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤...
