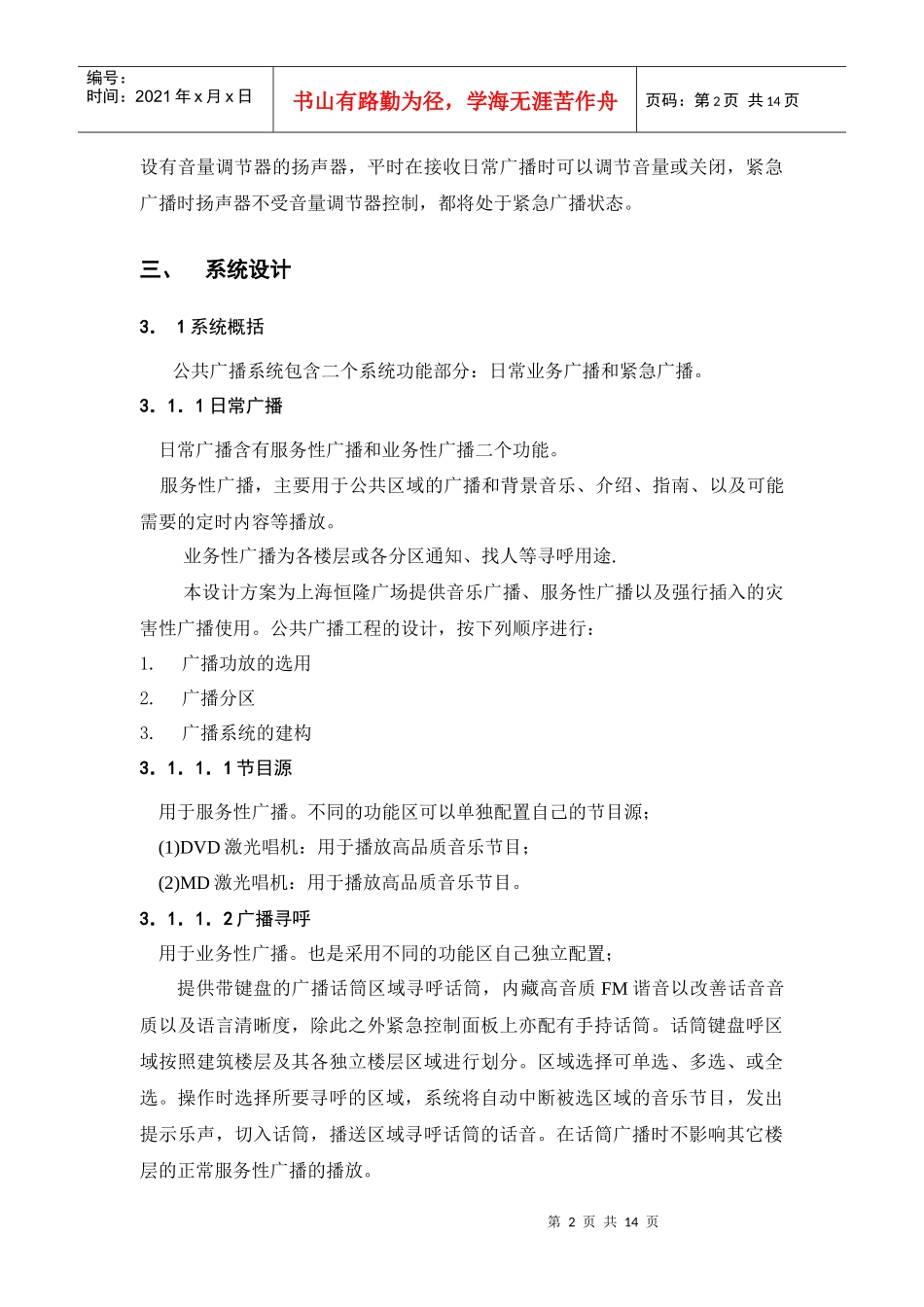

第0页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共14页FS-9000项目公共广播系统设计方案二○○五年十二月第1页共14页第0页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、前言近年来，办公大楼、购物中心和其他大规模建筑工程对于公共广播系统能够具备有呼叫分配、播音、背景音乐、及对不断增大的建筑物内的特定区域进行常规讯息播放的功能之要求日益增加。智能公共广播系统包括一般用途的日常广播（播放背景音乐、话筒寻呼广播）和紧急广播。鉴于该中心将建成后是一个超大型的城市建筑综合体，且主要的功能又分为办公楼、商场店等几大部分。根据设计要求我们将在停车场、大堂、商场、天桥背景音乐的播放。每个商业分区或着说是不同的部门都必须采用自己的广播系统才可以满足自己的工作需要；考虑到这些，我们就只对楼层进行消防（紧急）广播做统一管理，背景音乐则由使用者自行选择、配置。本设计方案为上海XX广场提供音乐广播、寻呼广播以及强行插入的灾害性广播使用。二、设计依据与设计原则2．1设计依据本设计主要依据以下标准进行：1.建筑设计防火规范GBJ16-872.火灾自动报警设计规范GB50116-983.火灾自动报警系统施工及验收规范GBJ50166-924.建筑平面图和技术实施纲要2．2设计原则从投资合理、外观美观、设计规范的思想出发，日常广播和紧急广播二个系统的设计，在功能上互相独立，在设备及器材上有机结合。根据规范要求，紧急广播的控制具有最高优先权，并采用智能的联动和自动火灾报警广播方案第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页设有音量调节器的扬声器，平时在接收日常广播时可以调节音量或关闭，紧急广播时扬声器不受音量调节器控制，都将处于紧急广播状态。三、系统设计3．1系统概括公共广播系统包含二个系统功能部分：日常业务广播和紧急广播。3．1．1日常广播日常广播含有服务性广播和业务性广播二个功能。服务性广播，主要用于公共区域的广播和背景音乐、介绍、指南、以及可能需要的定时内容等播放。业务性广播为各楼层或各分区通知、找人等寻呼用途.本设计方案为上海恒隆广场提供音乐广播、服务性广播以及强行插入的灾害性广播使用。公共广播工程的设计，按下列顺序进行：1.广播功放的选用2.广播分区3.广播系统的建构3．1．1．1节目源用于服务性广播。不同的功能区可以单独配置自己的节目源；(1)DVD激光唱机：用于播放高品质音乐节目；(2)MD激光唱机：用于播放高品质音乐节目。3．1．1．2广播寻呼用于业务性广播。也是采用不同的功能区自己独立配置；提供带键盘的广播话筒区域寻呼话筒，内藏高音质FM谐音以改善话音音质以及语言清晰度，除此之外紧急控制面板上亦配有手持话筒。话筒键盘呼区域按照建筑楼层及其各独立楼层区域进行划分。区域选择可单选、多选、或全选。操作时选择所要寻呼的区域，系统将自动中断被选区域的音乐节目，发出提示乐声，切入话筒，播送区域寻呼话筒的话音。在话筒广播时不影响其它楼层的正常服务性广播的播放。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3．1．1．3控制系统设带优先控制前置放大器，用于服务性广播节目源选择和信号适配（优先默认顺序为）。服务性广播的节目总音量可控，方便控制适宜的环境音量送至所需楼层。设监听背景音响区域选择器，可根据需要控制每一回路是否播放背景音响，以方便今后日常使用及维修保养。3．1．1．4功率输出服务性广播和业务性广播，各所需播放的楼层除话筒语音外不需很大的音量，输出功率满足全域扬声器总量。播放紧急广播时，为了保证有足够的响度和清晰度，设计在每个吸顶扬声器上的最大输出设计功率为3W、壁挂扬声器为3W。传输电压国际标准一般为70V、100V、120V三档规格，根据规范宜采用低压传输方式并考虑减小线路损耗的原则，在此我们采用100V传输。3．1．1．5区域分配根据规范，区域分配应首先满足火灾事故广播的区域划分要求。由于该项目的面积较大，故不能按照常规的每个楼层分区的方式，应是...
