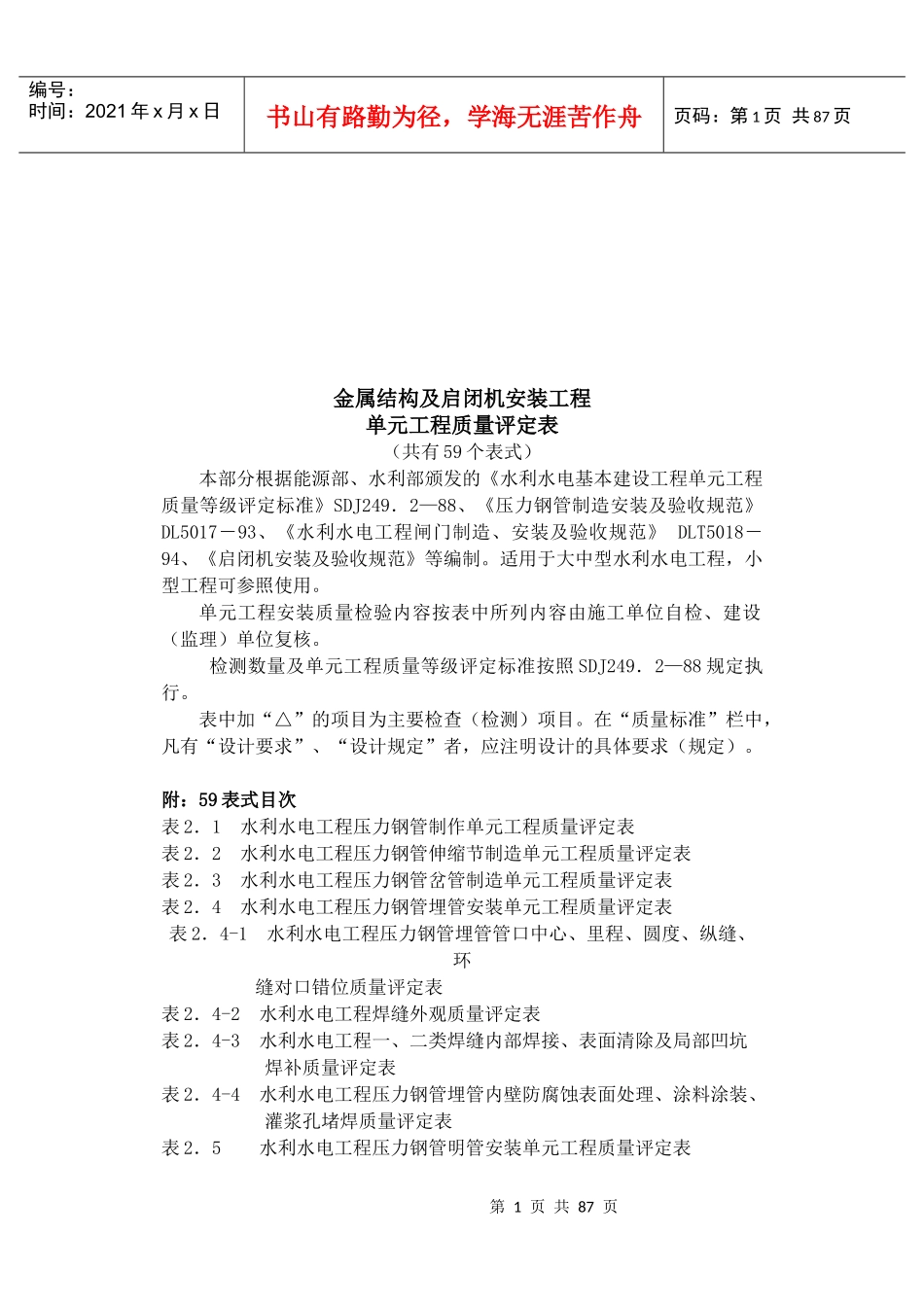

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页金属结构及启闭机安装工程单元工程质量评定表（共有59个表式）本部分根据能源部、水利部颁发的《水利水电基本建设工程单元工程质量等级评定标准》SDJ249．2—88、《压力钢管制造安装及验收规范》DL5017－93、《水利水电工程闸门制造、安装及验收规范》DLT5018－94、《启闭机安装及验收规范》等编制。适用于大中型水利水电工程，小型工程可参照使用。单元工程安装质量检验内容按表中所列内容由施工单位自检、建设（监理）单位复核。检测数量及单元工程质量等级评定标准按照SDJ249．2—88规定执行。表中加“△”的项目为主要检查（检测）项目。在“质量标准”栏中，凡有“设计要求”、“设计规定”者，应注明设计的具体要求（规定）。附：59表式目次表2．1水利水电工程压力钢管制作单元工程质量评定表表2．2水利水电工程压力钢管伸缩节制造单元工程质量评定表表2．3水利水电工程压力钢管岔管制造单元工程质量评定表表2．4水利水电工程压力钢管埋管安装单元工程质量评定表表2．4-1水利水电工程压力钢管埋管管口中心、里程、圆度、纵缝、环缝对口错位质量评定表表2．4-2水利水电工程焊缝外观质量评定表表2．4-3水利水电工程一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表表2．4-4水利水电工程压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表表2．5水利水电工程压力钢管明管安装单元工程质量评定表第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页表2．5-1水利水电工程压力钢管明管安装工程管口中心、里程、支座中心等质量评定表表2．5-2水利水电工程压力钢管明管防腐蚀表面处理、涂料涂装质量评定表表2．6水利水电工程平面闸门埋件安装单元工程质量评定表表2．6-1水利水电工程平面闸门底槛、门楣安装质量评定表表2．6-2水利水电工程平面闸门主轨、侧轨安装质量评定表表2．6-3水利水电工程平面闸门侧止水座板、反轨安装质量评定表表2．6-4水利水电工程平面闸门胸墙、护角安装质量评定表表2．6-5水利水电工程平面闸门工作范围内各埋件距离及金属喷镀质量评定表表2．7水利水电工程平面闸门门体安装单元工程质量评定表表2．7-1水利水电工程平面闸门门体止水橡皮、反向滑块安装质量评定表表2．8水利水电工程弧形闸门埋件安装单元工程质量评定表表2．8-1水利水电工程弧形闸门底槛、门楣安质量评定表表2．8-2水利水电工程弧形闸门侧止水座板、侧轮导板安装质量评定表表2．8-3水利水电工程弧形闸门工作范围内各埋件距离质量评定表表2．8-4水利水电工程弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表表2．9水利水电工程弧形闸门门体安装单元工程质量评定表表2．9-1水利水电工程弧形闸门体铰座安装质量评定表表2．9-2水利水电工程弧形闸门门体铰轴、支臂安装质量评定表表2．9-3水利水电工程弧形闸门门体支臂两端连接板和抗剪板及止水安装质量评定表表2．10水利水电工程人字闸门埋件安装单元工程质量评定表表2．10-1水利水电工程人字闸门埋件底枢装置安装质量评定表表2．10-2水利水电工程人字闸门埋件顶枢装置及枕座安装质量评定表表2．11水利水电工程人字闸门门体安装单元工程质量评定表表2．11-1水利水电工程人字闸门门体顶、底枢轴线安装质量评定表表2．11-2水利水电工程人字闸门门体止水橡皮安装质量评定表表2．12水利水电工程活动式拦污栅安装单元工程质量评定表表2．12-1水利水电工程活动式拦污栅埋件安装单元工程质量评定表表2．12-2水利水电工程活动式拦污栅孔口部位各埋件间距离质量评定表第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页表2．12-3水利水电工程活动式拦污栅体安装质量评定表表2．13水利水电工程启闭机械轨道安装单元工程质量评定表表2．14水利水电工程桥式启闭机(或起重机)安装单元工程质量评定表表2．14-1水利水电工程制动器安装质量评定表表2．14-2水利水电工程联轴器安装质量评定表表2．14-3水利水电工程弹性圈柱销联轴器两轴的...
