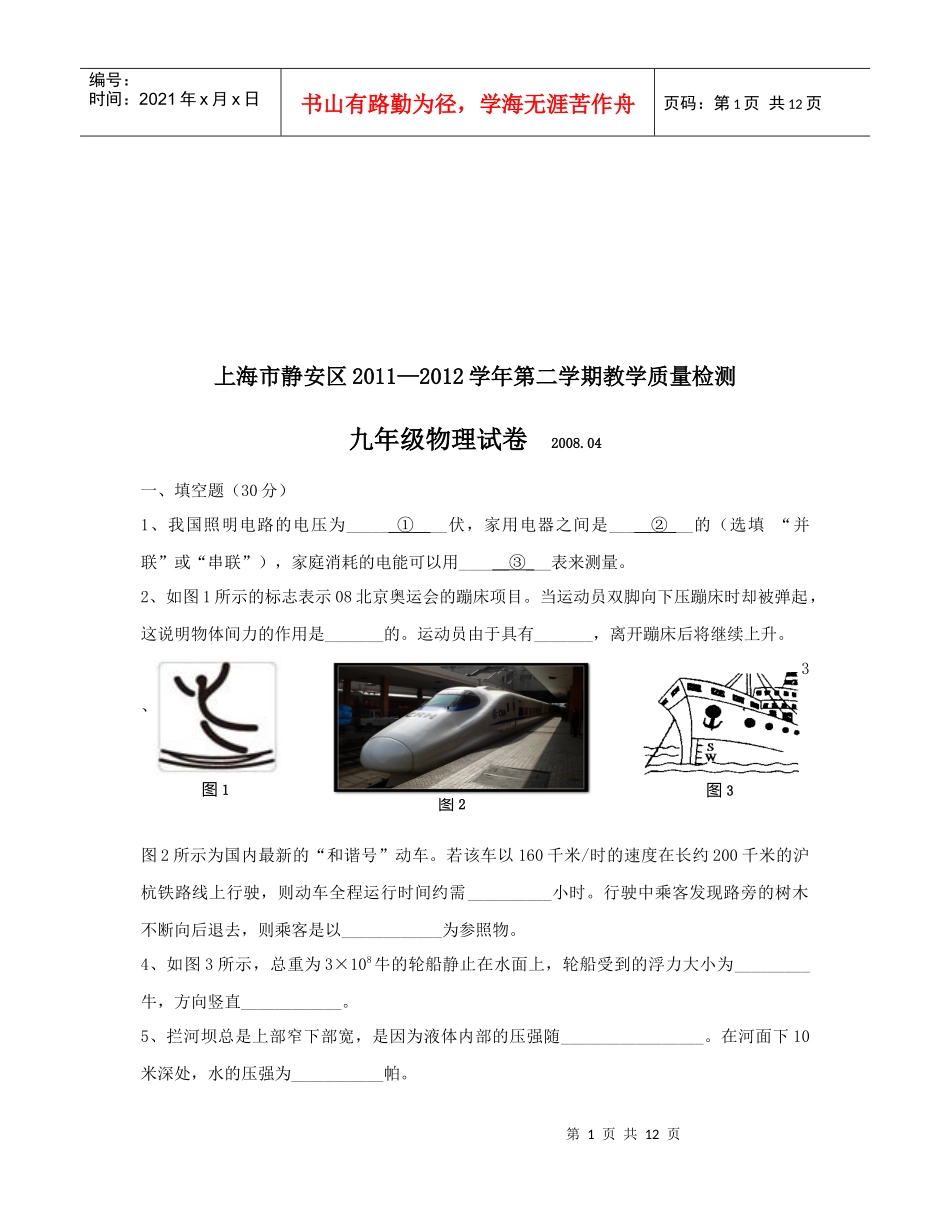

第1页共12页图2图3图1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页上海市静安区2011—2012学年第二学期教学质量检测九年级物理试卷2008.04一、填空题（30分）1、我国照明电路的电压为______①____伏，家用电器之间是_____②___的（选填“并联”或“串联”），家庭消耗的电能可以用______③___表来测量。2、如图1所示的标志表示08北京奥运会的蹦床项目。当运动员双脚向下压蹦床时却被弹起，这说明物体间力的作用是_______的。运动员由于具有_______，离开蹦床后将继续上升。3、图2所示为国内最新的“和谐号”动车。若该车以160千米/时的速度在长约200千米的沪杭铁路线上行驶，则动车全程运行时间约需__________小时。行驶中乘客发现路旁的树木不断向后退去，则乘客是以____________为参照物。4、如图3所示，总重为3×108牛的轮船静止在水面上，轮船受到的浮力大小为_________牛，方向竖直____________。5、拦河坝总是上部窄下部宽，是因为液体内部的压强随_________________。在河面下10米深处，水的压强为___________帕。第2页共12页第1页共12页图4编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页6、若10秒内通过某导体横截面的电量为6库，电流做功36焦，则通过导体的电流为_①安，导体两端的电压为_②_伏。当通过该导体的电流为0.5安时，它的电阻为__③__欧。7、为选用交通信号灯的灯源，实验室在相同光照的情况下对选用灯进行了试验,并将有关数据在图4中列出。根据图4可知,LED灯正常工作10小时，消耗的电能为______千瓦•时。请从图中有关数据来举例说明使用LED灯的优点，例如：⑴LED灯消耗功率为14瓦，说明使用相同时间所消耗电能比白炽灯少，可以节省能源。⑵__________________。第3页共12页第2页共12页A1A2R1R2S图5图6cL1牛5牛aL6牛bL3牛3牛图7SL1L2图9编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页8、两个相同的圆柱形容器分别装有水和酒精，甲、乙两个小球分别浸没在水和酒精中，此时液体对两容器底部的压强相等。若不计液体损耗，分别取出小球后，水和酒精各自对容器底部的压强变化量相等。则甲球的体积______乙球的体积；两容器中，水的质量__________酒精的质量。（均选填“大于”、“等于”或“小于”）9、在图5所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。10、为了研究同一直线上两个力的共同作用效果，某同学利用一根橡筋、细线、弹簧秤（测力计）等器材进行实验。实验中，他先将橡筋的一端固定，然后在另一端系上细线，并用弹簧秤（测力计）沿同一方向拉伸橡筋。如图6所示，每一次实验时橡筋被拉伸的长度L相等。请仔细观察和比较图中的操作和弹簧秤（测力计）的示数，然后归纳得出初步结论。⑴比较图a和b（或图a和c）可知：__________________________________。⑵比较图b和c可知：___________________________________。二、作图题（12分）11、重为6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它所受的重力G。12、在图8中，标出通电螺线管和小磁针的N、S极及磁感线的方向。13、在图9中的○里填上适当的电表符号，使之成为正确的电路图。第4页共12页第3页共12页图10LASRV图11编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页14、在图10所示的电路中，按要求将电压表接入电路。要求：闭合电键后，当滑动变阻器的滑片向右移动时，电压表示数变大；选择合适的量程。三、选择题（12分）15、下列各种摩擦中，属于滚动摩擦的是（）A、用圆珠笔笔写字时，笔尖与纸的摩擦。B、用钢笔写字时，笔尖与纸的摩擦。C、擦黑板时，黑板擦与黑板的摩擦。D、扫地时，扫帚与地面的摩擦。16、关于运动与力，下列说法正确的是（）A、受到平衡力作用的物体一定做匀速直线运动。B、正在做曲线运动的物体所受的一定不是平衡力。C、静...
