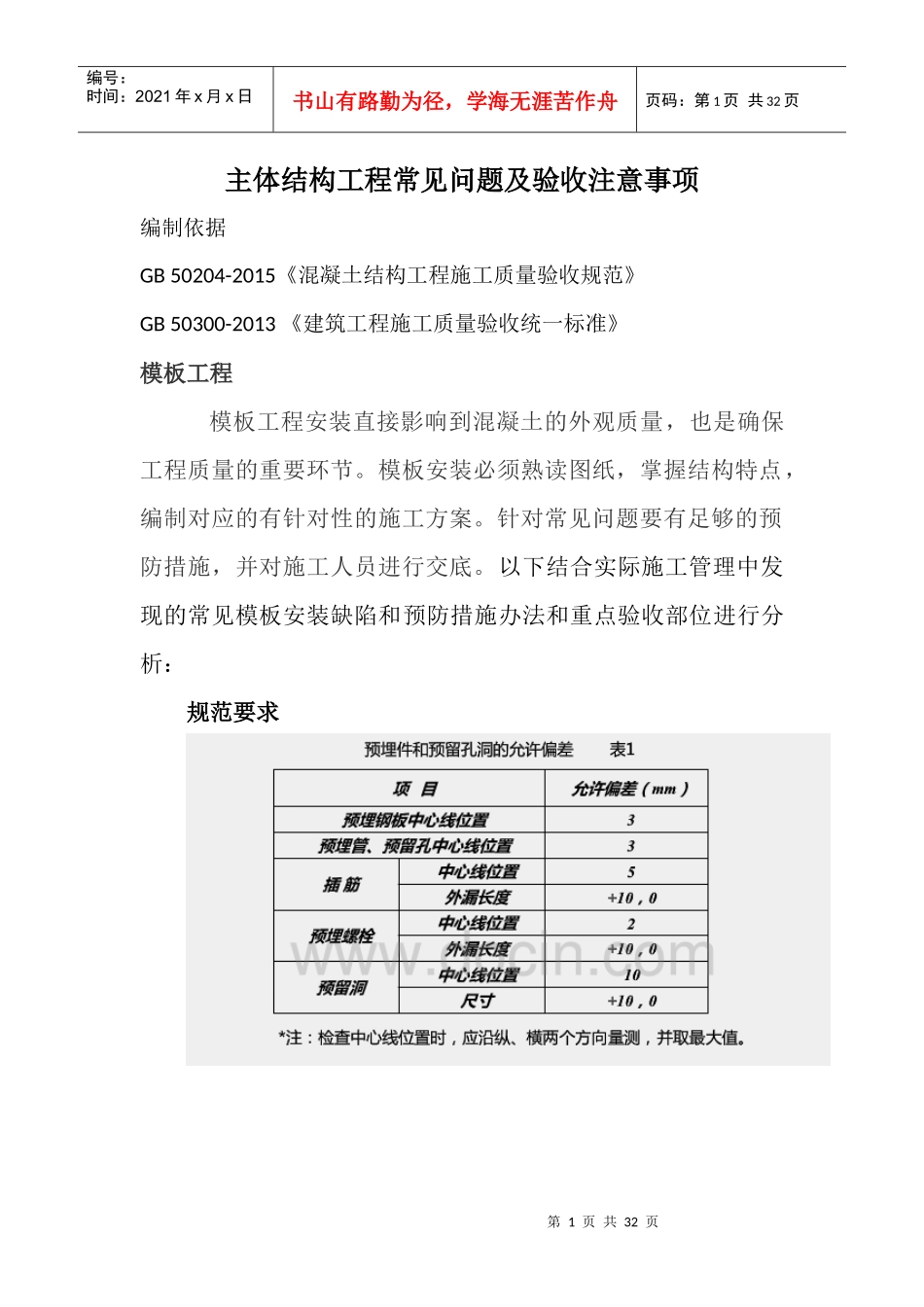

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页主体结构工程常见问题及验收注意事项编制依据GB50204-2015《混凝土结构工程施工质量验收规范》GB50300-2013《建筑工程施工质量验收统一标准》模板工程模板工程安装直接影响到混凝土的外观质量，也是确保工程质量的重要环节。模板安装必须熟读图纸，掌握结构特点，编制对应的有针对性的施工方案。针对常见问题要有足够的预防措施，并对施工人员进行交底。以下结合实际施工管理中发现的常见模板安装缺陷和预防措施办法和重点验收部位进行分析：规范要求第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页模板验收重点（模板安装部分）a、使用的材料必须符合要求。b、拉结的螺杆必须牢固，数量符合要求。c、有高低模板、挂板必须进行加固，检查其位置和垂直度和平整度。d、模板的平直度、截面尺寸、垂直度必须符合要求。第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页e、不同标号的混凝土交接处，及梁板有高低跨处、后浇带处必须用钢丝网分开。f、梁板跨度大于4米的中间起拱，严禁出现两边拱中间沉的情况。g、注意相邻板的标高，避免同一梁板底高低不一。h、预留洞尺寸必须方正，严禁出现歪斜洞口。i、模板在同一轴线上必须拉通线校正，混凝土浇筑完成后外墙必须挂线校正。j、模板的接缝必须严密，模板脱模剂涂刷均匀。墙板后浇带、楼梯施工缝留设的位置必须准确规范。k、模板施工完支模的锯末、木块等必须清理干净，其他杂物清理出作业面。l、支撑系统必须牢固、墙体对拉螺栓分布均匀，加固方法得当。m、剪力墙、住下口50-100mm处，预留洞口周边必须焊定位筋，防止模板位移，内有支撑控制界面准确。N、洞口阴阳角处的水平管固定必须有两个以上固定扣件固定，避免单个扣件单点固定而造成混凝土浇筑中截面尺寸变形。（模板拆除部分）O、侧面末班拆除应在混凝土强度能保证其表面及棱角不第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页被破坏的情况下，一般12小时后。P、承重模板必须符合GB50204-2015《混凝土结构工程施工质量验收规范》要求。Q、已拆除的构件应在其强度达到设计强度后才可完全计算荷载，施工中严禁集中堆放建筑材料。当施工荷载超过其承受荷载时应增加；临时支撑。R、模板拆除时一般先非承重后承重，先侧板在底板。先拆非承重后承重，自上而下的原则。S、严禁用大锤和撬杠硬砸硬撬。施工人员应站在安全处以免发生事故。拆下的的模板配件严禁抛扔，应有专人接应传递。T、拆除竖直模板应自上而下进行；拆除跨度大的梁下柱时应从跨中开始，分别拆向两端。常见梁板加固细部做法第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页模板安装缺陷和预防措施办法1、模板标高出现偏差模板安装完成后发现结构板标高、预留洞口、预埋件标高等出现与图纸不相符的情况。产生原因：第10页共32页第9页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共32页a、标高控制点偏少或者控制网不闭合。b、标高控制线由于转侧次数过多，误差累计超过规范要求。c、预留洞口及预埋件固定不牢，混凝土浇筑过程中产生位移。预防措施：a、每层都要设置足够多的标高控制点，以满足施工需要。b、每块模板顶部都要设置标高标记，根据标记严格控制构件标高，确保施工质量。c、预埋件严格按照图纸预留，可采用焊接等固定牢靠，混凝土浇筑时避开预埋件下料。2、模板轴线偏差拆模后发现墙柱...
