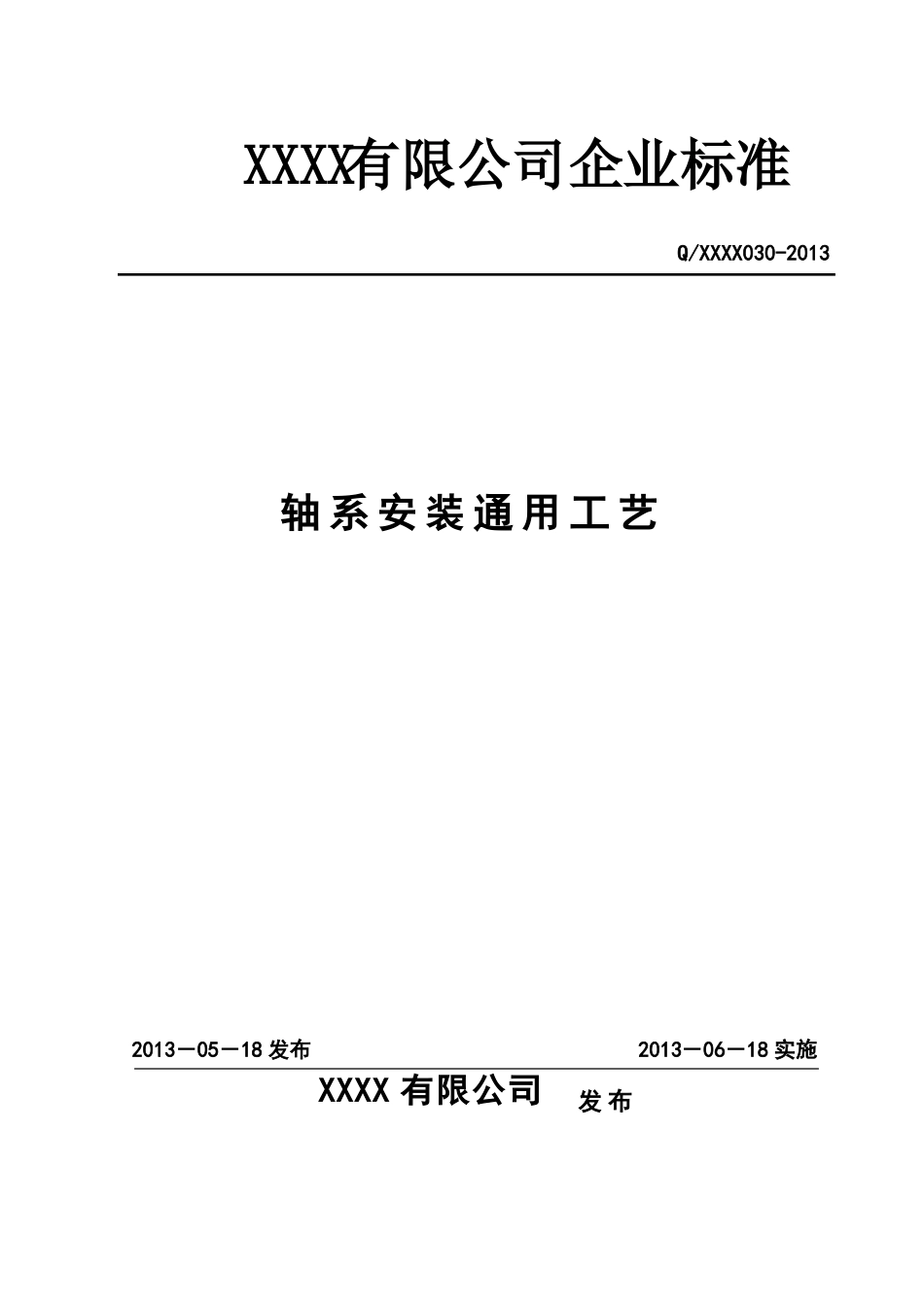

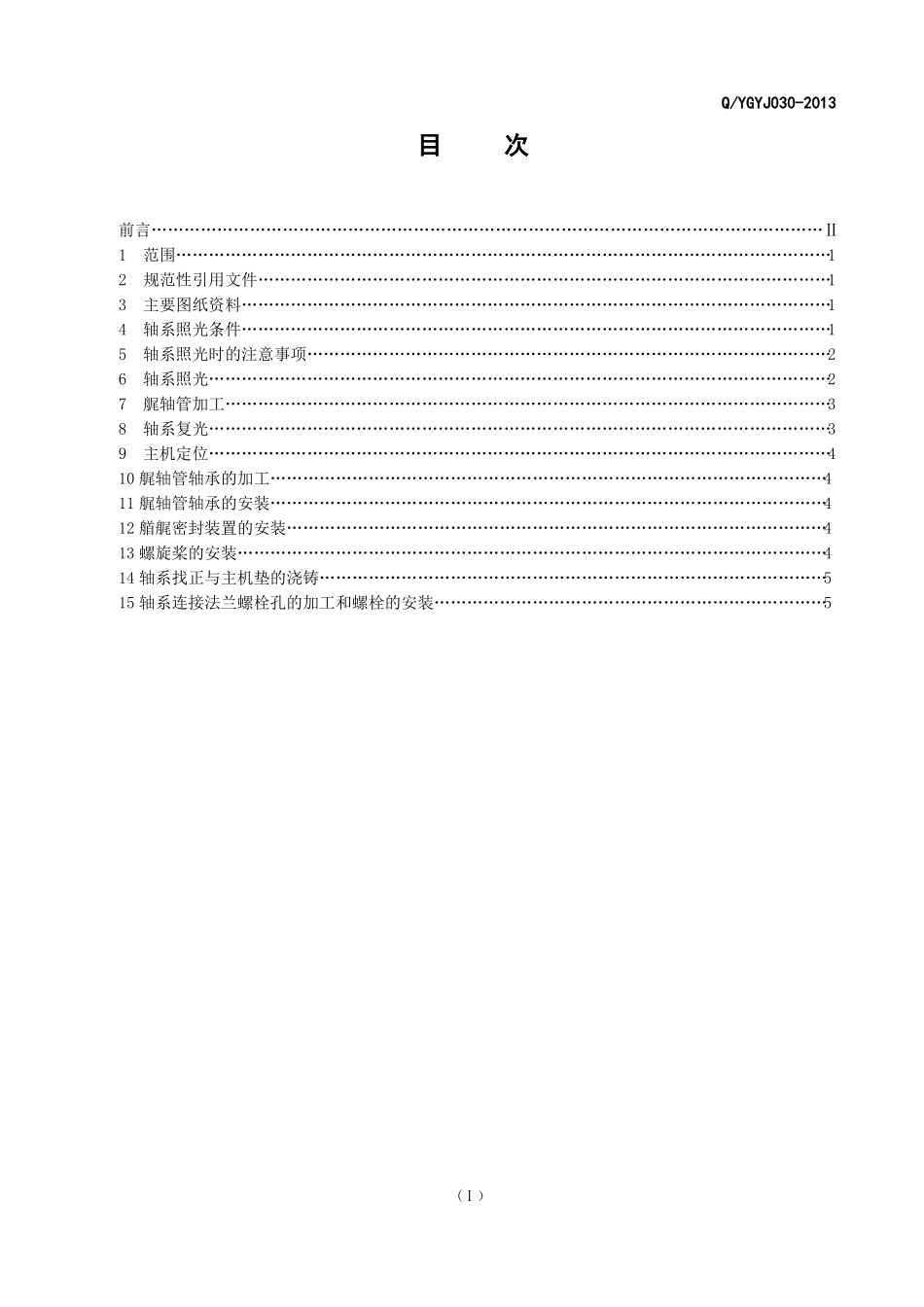

XXXX有限公司企业标准Q/XXXX030-2013轴系安装通用工艺2013－05－18发布2013－06－18实施XXXX有限公司发布Q/YGYJ030-2013目次前言……………………………………………………………………………………………………………Ⅱ1范围…………………………………………………………………………………………………………12规范性引用文件……………………………………………………………………………………………13主要图纸资料………………………………………………………………………………………………14轴系照光条件………………………………………………………………………………………………15轴系照光时的注意事项……………………………………………………………………………………26轴系照光……………………………………………………………………………………………………27艉轴管加工…………………………………………………………………………………………………38轴系复光……………………………………………………………………………………………………39主机定位……………………………………………………………………………………………………410艉轴管轴承的加工…………………………………………………………………………………………411艉轴管轴承的安装…………………………………………………………………………………………412艏艉密封装置的安装………………………………………………………………………………………413螺旋桨的安装………………………………………………………………………………………………414轴系找正与主机垫的浇铸…………………………………………………………………………………515轴系连接法兰螺栓孔的加工和螺栓的安装………………………………………………………………5(Ⅰ）Q/YGYJ030-2013前言本标准为公司新编的船舶轴系安装工艺。在编制过程中，依据《中国造船质量标准》的要求，满足我国现有船舶建造规范，参考兄弟船厂的有关资料，并结合本公司的的生产实际情况编制而成。本标准由亚光科技集团股份有限公司标准化技术委员会提出。本标准由亚光科技集团股份有限公司标准化技术委员会归口。本标准由亚光科技集团股份有限公司技术部负责起草。本标准主要起草人：XXXX。本标准于2013年5月首次发布。(II)Q/YGYJ030-2013轴系安装通用工艺1范围本标准规定了轴系照光、艉轴管加工、主机定位、螺旋桨的安装、轴系找正与主机垫的浇铸、轴系连接法兰螺栓孔的加工和螺栓的安装等工艺要求。本标准适用于船舶轴系的安装。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB/T4000-2005中国造船质量标准钢质海船入级规范（2009）钢质内河船舶建造规范（2009）内河高速船入级与建造规范(2012)海上高速船入级与建造规范(2012)3主要图纸资料3.1轴系布置图3.2艉轴管总图3.3艉球铸件图（加工图）3.4艉轴管图3.5主机安装图3.6螺旋桨图3.7中间轴承安装图4轴系照光条件4.1在轴系布置区域内,艉部的舱室及油水柜等密性试验(如果是水密试验)结束,气密试验除外。4.2轴系区域内主要辅机基座装焊完成,大型设备就位。4.3挂舵臂处的艏基点和艉基点必须牢固可靠,并交验合格.同时舵系的上、下基准点也交验合格并拉好舵线。4.4船体垫墩支柱合理牢固,不允许随意移动。4.5艏、艉基点的设置如图1所示。挂舵臂32b32bL10十字线轴线十字线大约100032b32b大约1000舵线0#37#图1艏艉基点设置示意图注：设置艏、艉基点的槽钢宽表面要与轴系垂直。(1)Q/YGYJ030-20135轴系照光时的注意事项5.1照光拉线工作应在晚间或阴雨天进行(根据季节灵活确定)。5.2照光拉线期间应停止一切有震动性的作业及吊装工作。5.3照光、拉线期间，轴隧和船体艉部区域应该停止一切电、气焊以及喷漆施工等。6轴系照光6.1以艏基点为中心划基准圆及检查圆线,打好冲眼。6.2按基准圆线割胎座孔和螺丝孔,将光学仪器胎座置于孔内,找正固定。6.3在艉基点处贴上光靶纸,要求光靶纸...
