附录D:×××kV封闭式组合电器安装工程施工记录及质量验评表VIP免费

附录D:×××kV封闭式组合电器安装工程施工记录及质量验评表_第1页
1/39
附录D:×××kV封闭式组合电器安装工程施工记录及质量验评表_第2页
2/39
附录D:×××kV封闭式组合电器安装工程施工记录及质量验评表_第3页
3/39

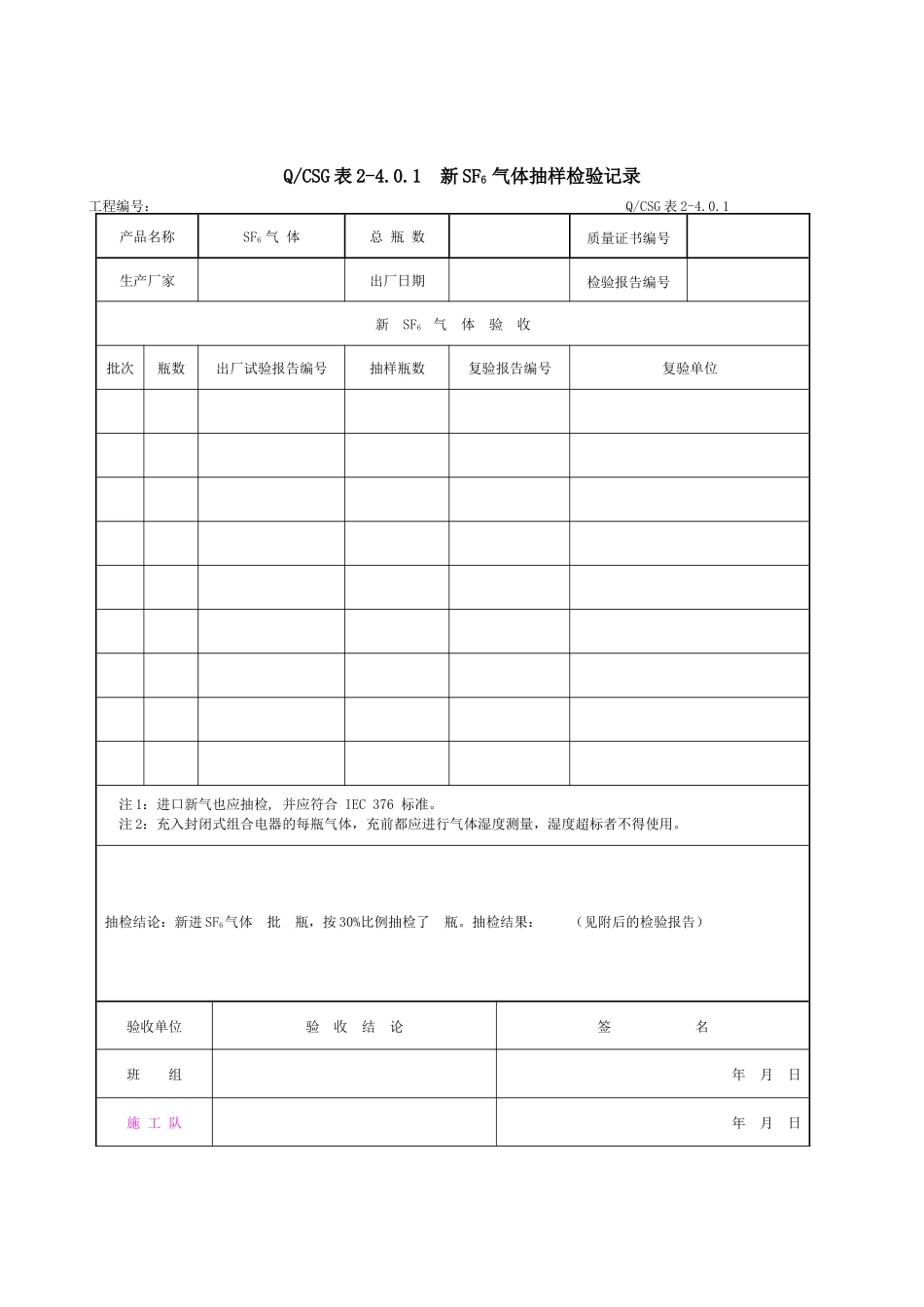

附录D:×××kV封闭式组合电器安装工程施工记录及质量验评表×××kV封闭式组合电器安装单位工程资料核查项目表序号资料名称应有份数实有份数备注1施工、检验及安装调整记录1新SF6气体抽样检验记录Q/CSG表2-4.0.12封闭式组合电器安装及调整记录Q/CSG表2-4.0.23封闭式组合电器隔气室气体密封试验记录Q/CSG表2-4.0.34封闭式组合电器隔气室气体湿度检测记录Q/CSG表2-4.0.45导线液压施工检查记录Q/CSG表2-4.0.56箱柜基础检查记录Q/CSG表2-4.0.62质量检验及评定记录1单位工程质量验收与评定记录表Q/CSG表2-42分部工程质量验收记录表3分项工程质量验收记录表验收单位核查结论签名施工单位年月日监理年月日Q/CSG表2-4.0.1新SF6气体抽样检验记录工程编号:Q/CSG表2-4.0.1产品名称SF6气体总瓶数质量证书编号生产厂家出厂日期检验报告编号新SF6气体验收批次瓶数出厂试验报告编号抽样瓶数复验报告编号复验单位注1:进口新气也应抽检,并应符合IEC376标准。注2:充入封闭式组合电器的每瓶气体,充前都应进行气体湿度测量,湿度超标者不得使用。抽检结论:新进SF6气体批瓶,按30%比例抽检了瓶。抽检结果:(见附后的检验报告)验收单位验收结论签名班组年月日施工队年月日项目部年月日监理年月日Q/CSG表2-4.0.2封闭式组合电器安装及调整记录工程编号:Q/CSG表2-4.0.2组合电器型号额定电压kV间隔编号母线接线方式布置方式制造厂家出厂编号出厂日期检查项目检查结果检查项目检查结果外观检查盘柜密封孔洞封堵压力表、油位计指示控制开关位置、信号指示开关分合闸指示波纹管螺栓位置开关连杆螺栓接地连接仪表检验联锁试验接地开关与电压互感器隔离开关与接地开关隔离开关与隔离开关隔离开关与断路器双母隔离开关倒母线主回路电阻值Ω主回路绝缘电阻最低值MΩ辅助回路绝缘电阻最低值MΩ密度继电器动作值密度继电器返回值操动机构气源母管耐压试验操动机构液压装置启停试验验收单位验收结论签名班组年月日施工队年月日项目部年月日监理年月日Q/CSG表2-4.0.3封闭式组合电器隔气室气体密封试验记录工程编号:Q/CSG表2-4.0.3序号回路名称隔气室名称编号检漏真空度Pa允许值Pa测量日期真空度A真空度B真空度C注1:该检漏方法是当隔气室真空度达()Pa再抽()分钟后停泵,记录此时真空度为A,间隔()小时后记录真空度B,当B-A≤()Pa则认为密封性能良好。注2:当制造厂另有规定时,应以制造厂规定为准。验收单位验收结论签名班组年月日施工队年月日项目部年月日监理年月日封闭式组合电器隔气室气体湿度检测记录工程编号:Q/CSG表2-4.0.4序号回路名称隔气室名称编号隔气室气体湿度%制造(规范)允许值%测量日期测量方法使用仪表名称型号规格编号使用有效期注:SF6气体湿度检测必须在充气至额定压力下24h后进行,检测时环境湿度不大于85%。验收单位验收结论签名班组年月日项目部年月日监理年月日Q/CSG表2-4.0.5导线液压施工检查记录施工日期:年月日Q/CSG表2-4.0.5线夹型号线夹制造厂家导线型号导线制造厂家检查项目装设位置相别压前钢管压前铝管压后钢管压后铝管外观检查压接人/钢印代号外径需压长度外径需压长度对边距压接长度对边距压接长度最大最小最大最小最大最小最大最小检查意见:验收单位质量验收结论签名班组年月日项目部年月日监理年月日注1:主、旁母线以背向主变自左至右分为:1、2、3、…档,每档中左侧三相分别记为:A1、B1、C1,右侧三相分别记为:A2、B2、C2。注2:进出线耐张线母线侧三相分别记为:A1、B1、C1,线路侧三相分别记为A2、B2、C2。注3:主要技术指标:1、压接后对边距不得超过0.866D+0.2mm;2、相邻两模间重叠不应小于5mm;3、压后表面光滑、无裂纹,管口导线无隆起和松股;4;最大允许弯曲2%L。注4:D为接续管外径,L为接续管全长。Q/CSG表2-4.0.6Q/CSG表2-4.0.6箱柜基础检查记录表工程编号:Q/CSG表2-4.0.6箱柜型号安装位置制造厂家出厂编号出厂日期检验项目基础型钢安装不直度每米误差㎜允许值<1实测值不直度全长误差㎜允许值<5实测值水平度每米误差㎜允许值<1实测值水平度全长误差㎜允许值<5实测值位置误差及不平行度㎜允许值<5实测值基础接地点数不少于2点接地连...
