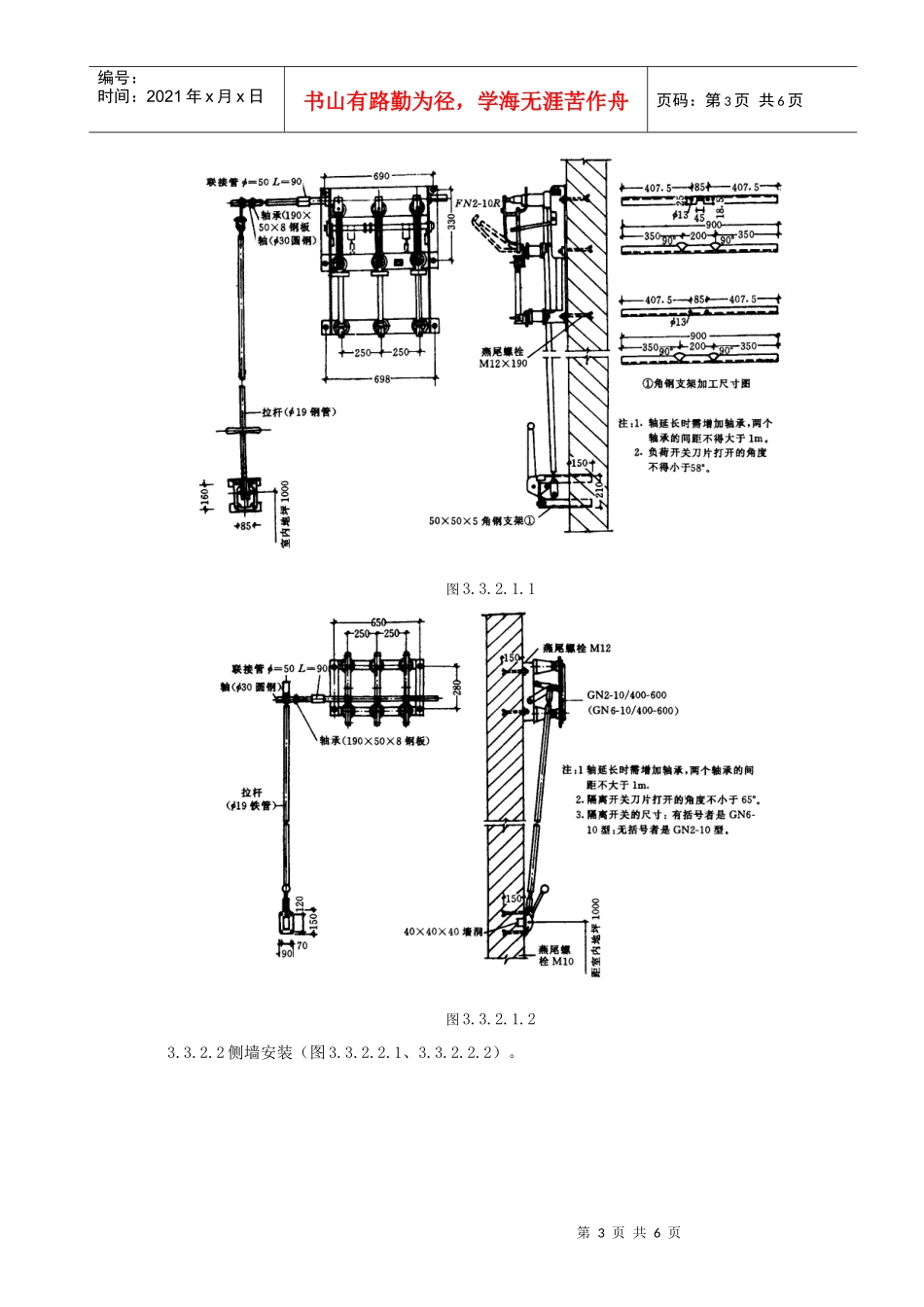

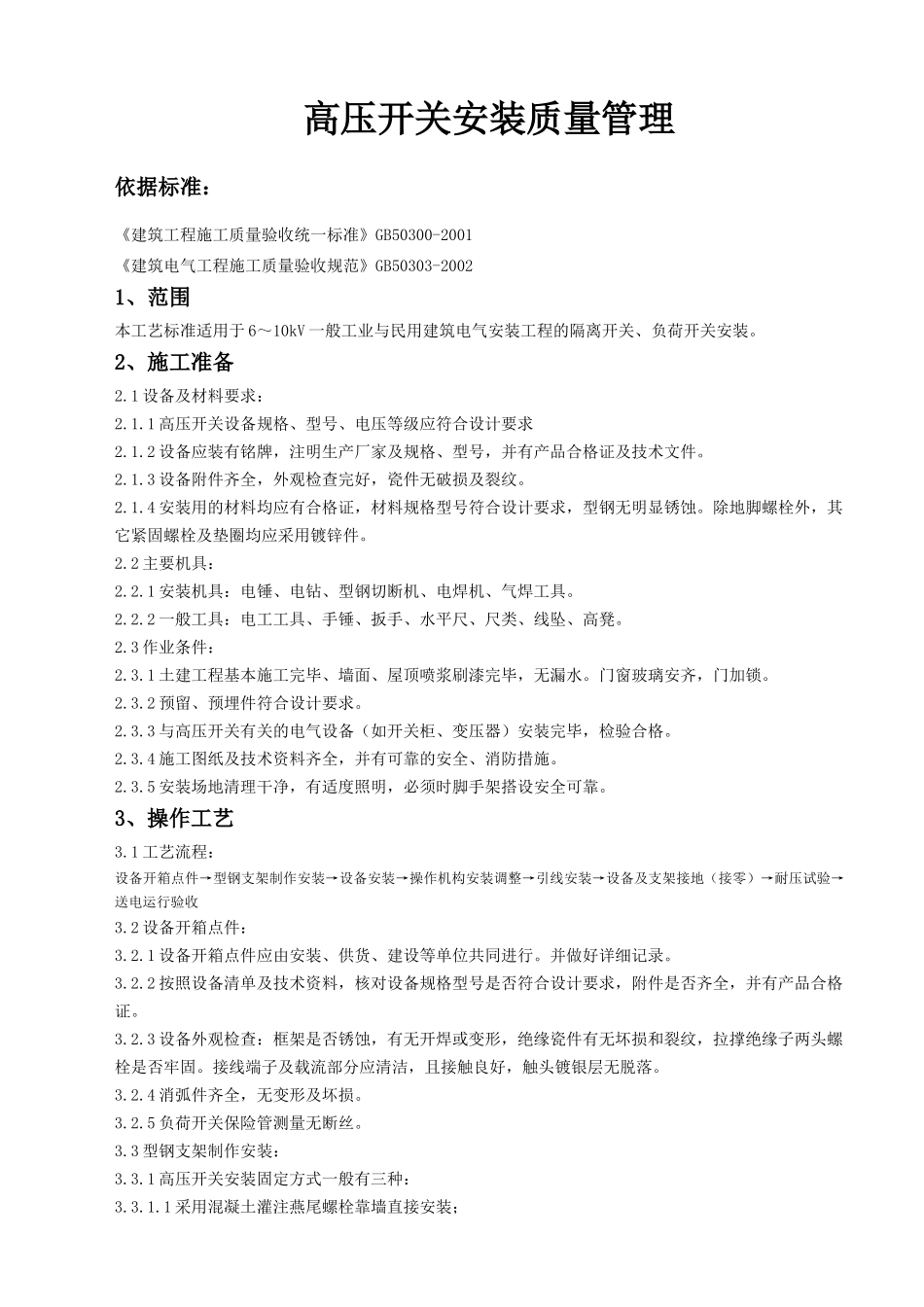

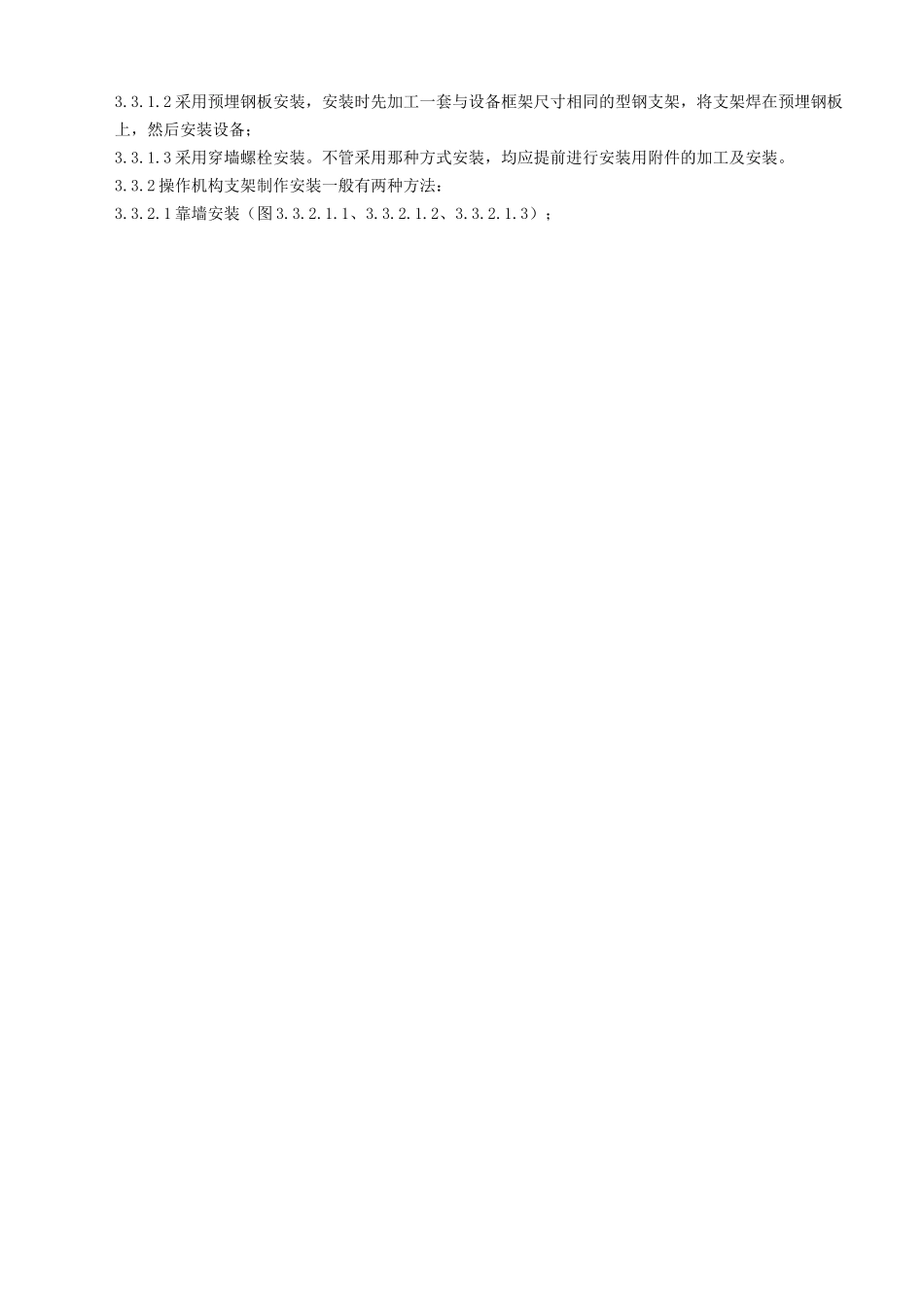

高压开关安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于6～10kV一般工业与民用建筑电气安装工程的隔离开关、负荷开关安装。2、施工准备2.1设备及材料要求：2.1.1高压开关设备规格、型号、电压等级应符合设计要求2.1.2设备应装有铭牌，注明生产厂家及规格、型号，并有产品合格证及技术文件。2.1.3设备附件齐全，外观检查完好，瓷件无破损及裂纹。2.1.4安装用的材料均应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀。除地脚螺栓外，其它紧固螺栓及垫圈均应采用镀锌件。2.2主要机具：2.2.1安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具。2.2.2一般工具：电工工具、手锤、扳手、水平尺、尺类、线坠、高凳。2.3作业条件：2.3.1土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。门窗玻璃安齐，门加锁。2.3.2预留、预埋件符合设计要求。2.3.3与高压开关有关的电气设备（如开关柜、变压器）安装完毕，检验合格。2.3.4施工图纸及技术资料齐全，并有可靠的安全、消防措施。2.3.5安装场地清理干净，有适度照明，必须时脚手架搭设安全可靠。3、操作工艺3.1工艺流程：设备开箱点件→型钢支架制作安装→设备安装→操作机构安装调整→引线安装→设备及支架接地（接零）→耐压试验→送电运行验收3.2设备开箱点件：3.2.1设备开箱点件应由安装、供货、建设等单位共同进行。并做好详细记录。3.2.2按照设备清单及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。3.2.3设备外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓是否牢固。接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。3.2.4消弧件齐全，无变形及坏损。3.2.5负荷开关保险管测量无断丝。3.3型钢支架制作安装：3.3.1高压开关安装固定方式一般有三种：3.3.1.1采用混凝土灌注燕尾螺栓靠墙直接安装；3.3.1.2采用预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设备；3.3.1.3采用穿墙螺栓安装。不管采用那种方式安装，均应提前进行安装用附件的加工及安装。3.3.2操作机构支架制作安装一般有两种方法：3.3.2.1靠墙安装（图3.3.2.1.1、3.3.2.1.2、3.3.2.1.3）；第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页图3.3.2.1.1图3.3.2.1.23.3.2.2侧墙安装（图3.3.2.2.1、3.3.2.2.2）。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页图3.3.2.2.1图3.3.2.2.23.4设备安装：3.4.1设备安装位置应符合图纸尺寸，为了二次引线方便，可参考被控设备实际位置，将平面位置做适当调整。但安装高度必须符合图纸要求。3.4.2设备安装时应平正、垂直，安装后设备底座受力均匀，不得变型。固定牢固。3.4.3靠墙安装的负荷开关，为避免连杆臂触墙，可将底座垫高。3.5操作机构安装与调整：第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页3.5.1操作机构的安装位置应符合以下要求：3.5.1.1固定轴距地面高度1m；3.5.1.2靠墙安装，手柄中心距侧墙不应小于0.4m；3.5.1.3侧墙安装，手柄中心距侧墙不应小于0.3m。手柄与带电部分距离不应小于1.2m。3.5.2操作机构应调整灵活可靠，拉合位置正确。带电动跳闸或辅助开关的操作机构。应动作可靠，位置准确。3.5.3天关刀片与固定触头应对准，插入深度应满足开关要求，接触紧密，两侧压力均匀。3.5.4开关刀片与固定触头之间的垂直距离及刀片转动角度不应小于表3.5.4的规定。开关刀片与固定触头之间的垂直距离及刀片转动角度表3.5.4名称型号额定电压（kV）拉开角度（度）拉开距离（mm）户内高压隔离开关户内高压隔离开关户内压气式高压负荷开关户内高压负荷压GN2GN8FN2FN1106～1010106558158±4＞160182±33.6引线安装：3.6.1靠墙安装高压负荷开关与进线电缆的连接应经过母线（图3.6.1）。图3.6.13.6.2高压开关的引线应符合相应各章的规定。3.7设备与支架接地...
