2第二部分水工建筑工程单元工程施工质量评定(30个表)VIP免费

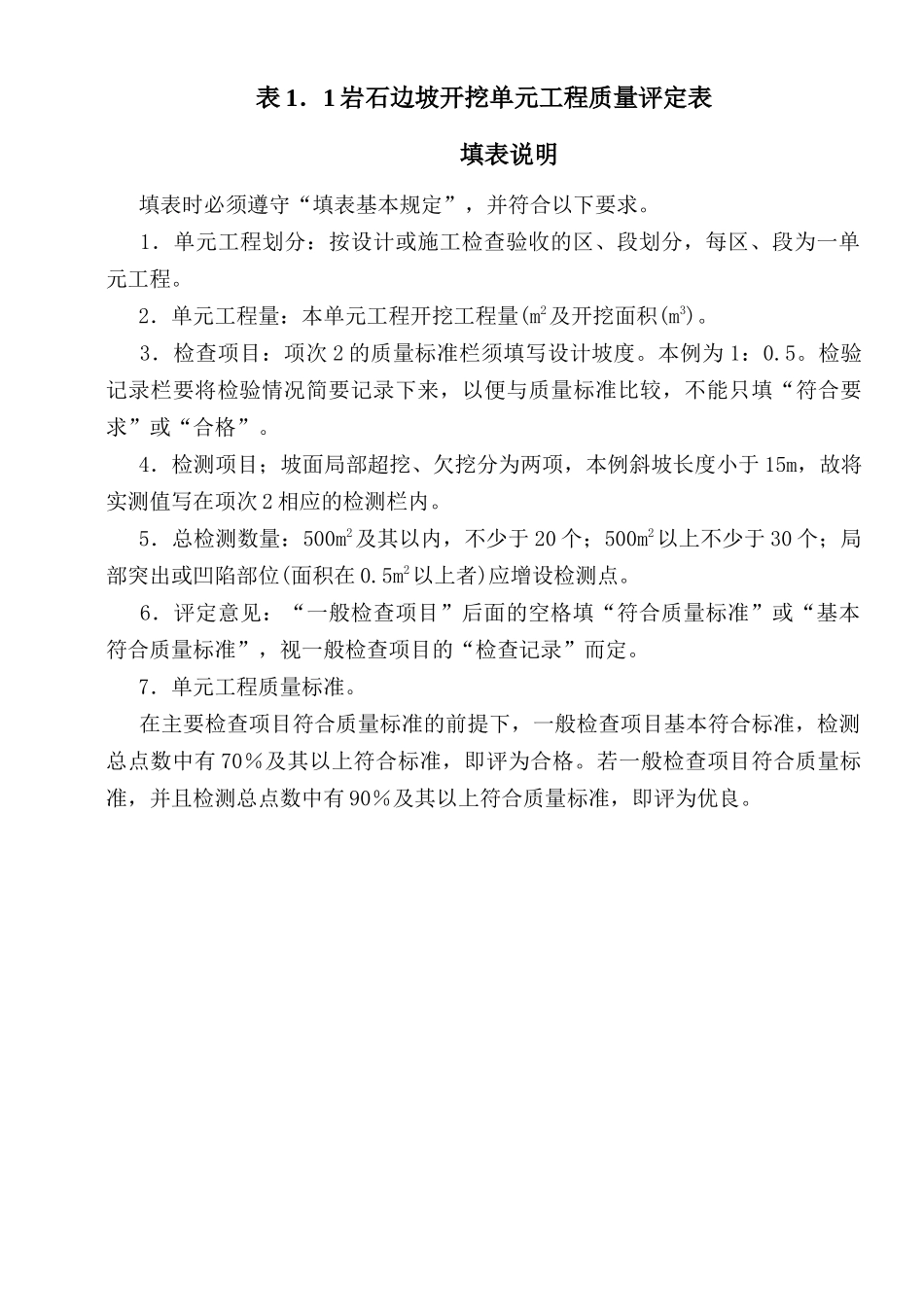

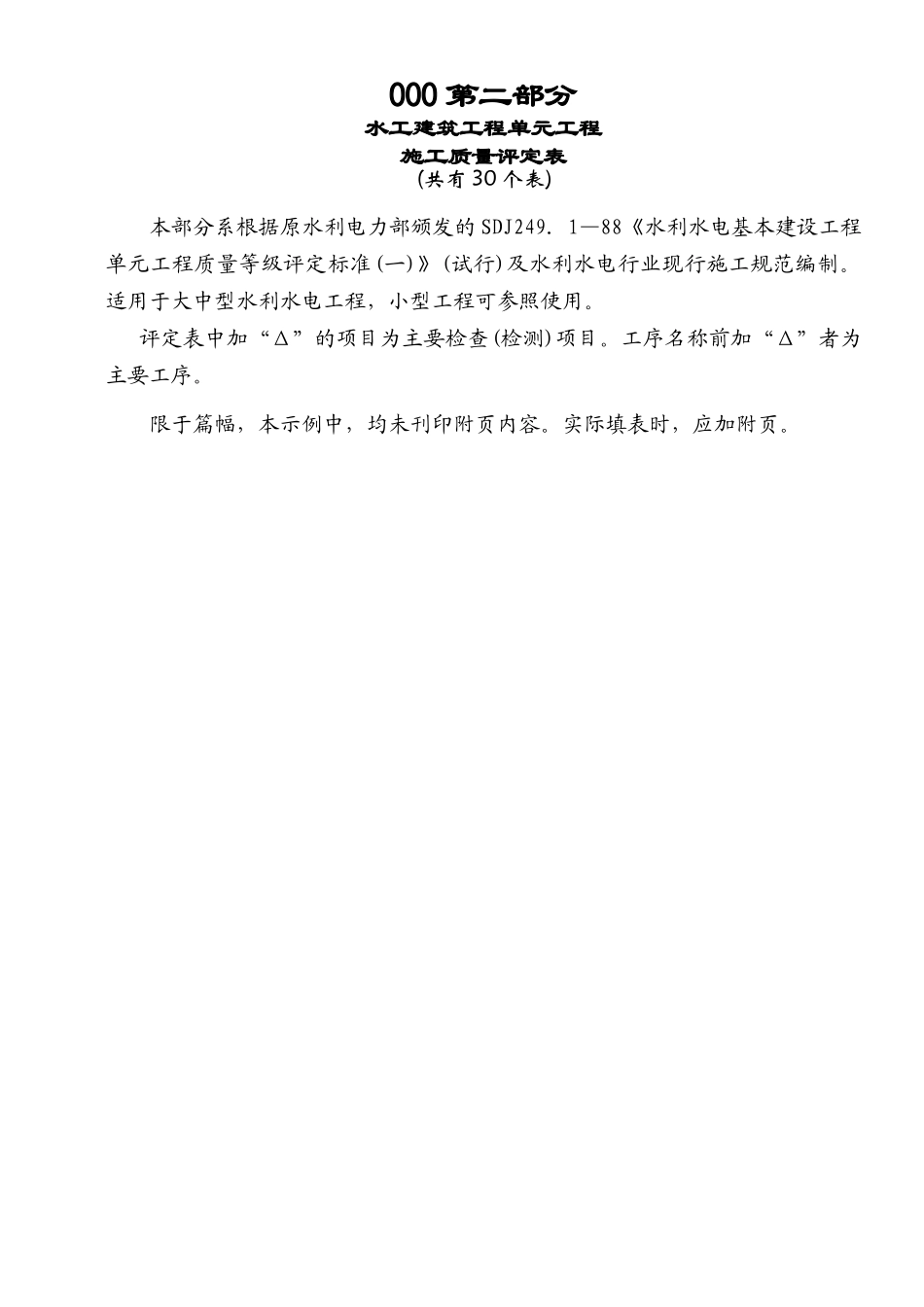

000第二部分水工建筑工程单元工程施工质量评定表(共有30个表)本部分系根据原水利电力部颁发的SDJ249．1—88《水利水电基本建设工程单元工程质量等级评定标准(一)》(试行)及水利水电行业现行施工规范编制。适用于大中型水利水电工程，小型工程可参照使用。评定表中加“Δ”的项目为主要检查(检测)项目。工序名称前加“Δ”者为主要工序。限于篇幅，本示例中，均未刊印附页内容。实际填表时，应加附页。表1．1岩石边坡开挖单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1．单元工程划分：按设计或施工检查验收的区、段划分，每区、段为一单元工程。2．单元工程量：本单元工程开挖工程量(m2及开挖面积(m3)。3．检查项目：项次2的质量标准栏须填写设计坡度。本例为1：0.5。检验记录栏要将检验情况简要记录下来，以便与质量标准比较，不能只填“符合要求”或“合格”。4．检测项目；坡面局部超挖、欠挖分为两项，本例斜坡长度小于15m，故将实测值写在项次2相应的检测栏内。5．总检测数量：500m2及其以内，不少于20个；500m2以上不少于30个；局部突出或凹陷部位(面积在0.5m2以上者)应增设检测点。6．评定意见：“一般检查项目”后面的空格填“符合质量标准”或“基本符合质量标准”，视一般检查项目的“检查记录”而定。7．单元工程质量标准。在主要检查项目符合质量标准的前提下，一般检查项目基本符合标准，检测总点数中有70％及其以上符合标准，即评为合格。若一般检查项目符合质量标准，并且检测总点数中有90％及其以上符合质量标准，即评为优良。水利水电工程表1．1岩石边坡开挖单元工程质量评定表(例表)单位工程名称混凝土大坝单元工程量1117m3，423m2分部工程名称溢流坝段施工单位XXX水利水电第二工程局单元工程名称、部位0#坝段边坡开挖检验日期X年X月X日项次检查项目质量标准检验记录1Δ保护层开挖浅孔、密孔、少药量、火炮爆破(见附页)2Δ平均坡度小于或等于设计坡度(设计边坡1：O．5)抽查6个断面，坡度为1：0．52-1：O．763开挖坡面稳定、无松动岩块坡面稳定，无松动岩块项次检测项目设计值允许偏差(cm)实测值(单位：项次1m，项次2cm)合格数(点)合格率(％)l坡脚标高-lOm+20-10-10.05,-9.95,–10.OO,-10.11,-lO.17,-9.90,-10.18,-10.01,-9.86-10.12,-l0.13,-9.931191．62坡面局部超欠挖斜长小于等15m+30－20+7+16+3-15–2+8–01–23+11+5-12–5–4+211392．93斜长大于15ｍ＋50－30／检测结果共检测26点，其中合格24点，合格率92．3％评定意见单元工程质量等级主要检查项目全部符合质量标准；一般检查项目符合质量标准，检测项目各项实测点合格率92.3％优良施工单位XXXX年X月X日建设（监理）单位XXXX年X月X日注：“+”为超挖，“—”为欠挖。表1．2岩石地基开挖单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1．单元工程划分：按相应混凝土浇筑仓块划分，每一块为一单元工程，两岸边坡地基开挖也可按施工检查验收的区划分，每一验收区为一个单元工程。2．单元工程量：本单元工程开挖的面积(m2)，本单元工程的工程量(m3)。3．检查项目项次3—7，如果按设计要求处理，应附上设计要求说明。4．检测项目分“无结构要求或无配筋”和“有结构要求或有配筋”两类，属于哪一类填相应的栏。除平整度项外，其余均应按施工图填设计值及其单位(m或cm)。复杂的地基开挖，宜附测量图。5．检测数量：200m2以内，总检测点数不少于20个；200m2以上，不少于30个；局部凸出或凹陷部位(面积在0.5m2以上者)应增设检测点(平整度用2m直尺检查)。6．评定意见：“一般检查项目”后面的空格填“符合质量标准”或“基本符合标准”，视一般检查项目的“检查记录”而定。7．单元工程质量标准。在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70％及其以上符合质量标准，即评为合格。一般检查项目符合质量标准，检测总点数中有90％及其以上符合质量标准，即评为优良。水利水电工程表1.2岩石地基开挖单元工程质量评定表(例表)单位工程名称混凝土大垌单元工程量542．5m2，6130m3分部工程名称溢流坝坝段施工单位...
