SSPC 规范-油漆20VIP免费

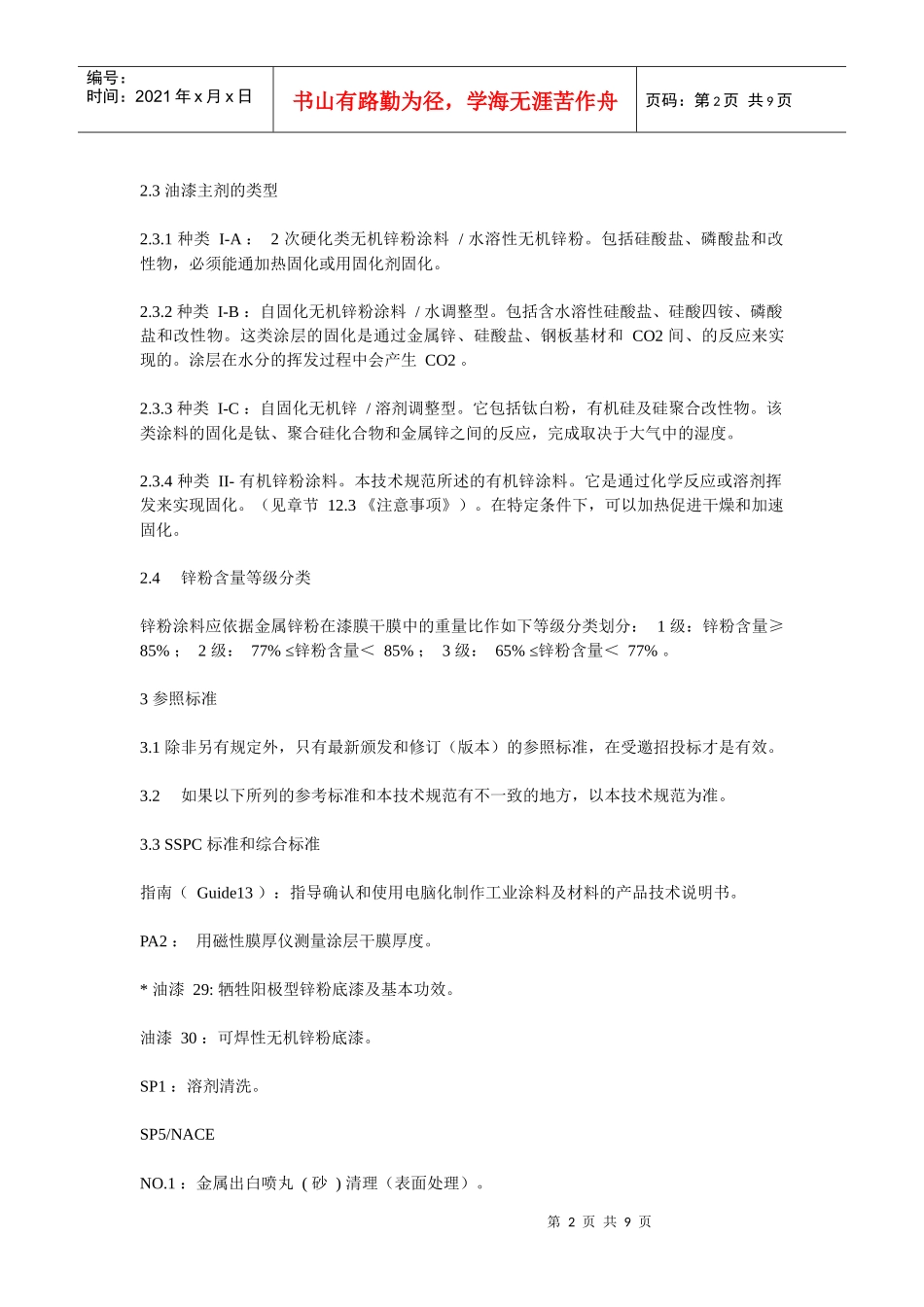

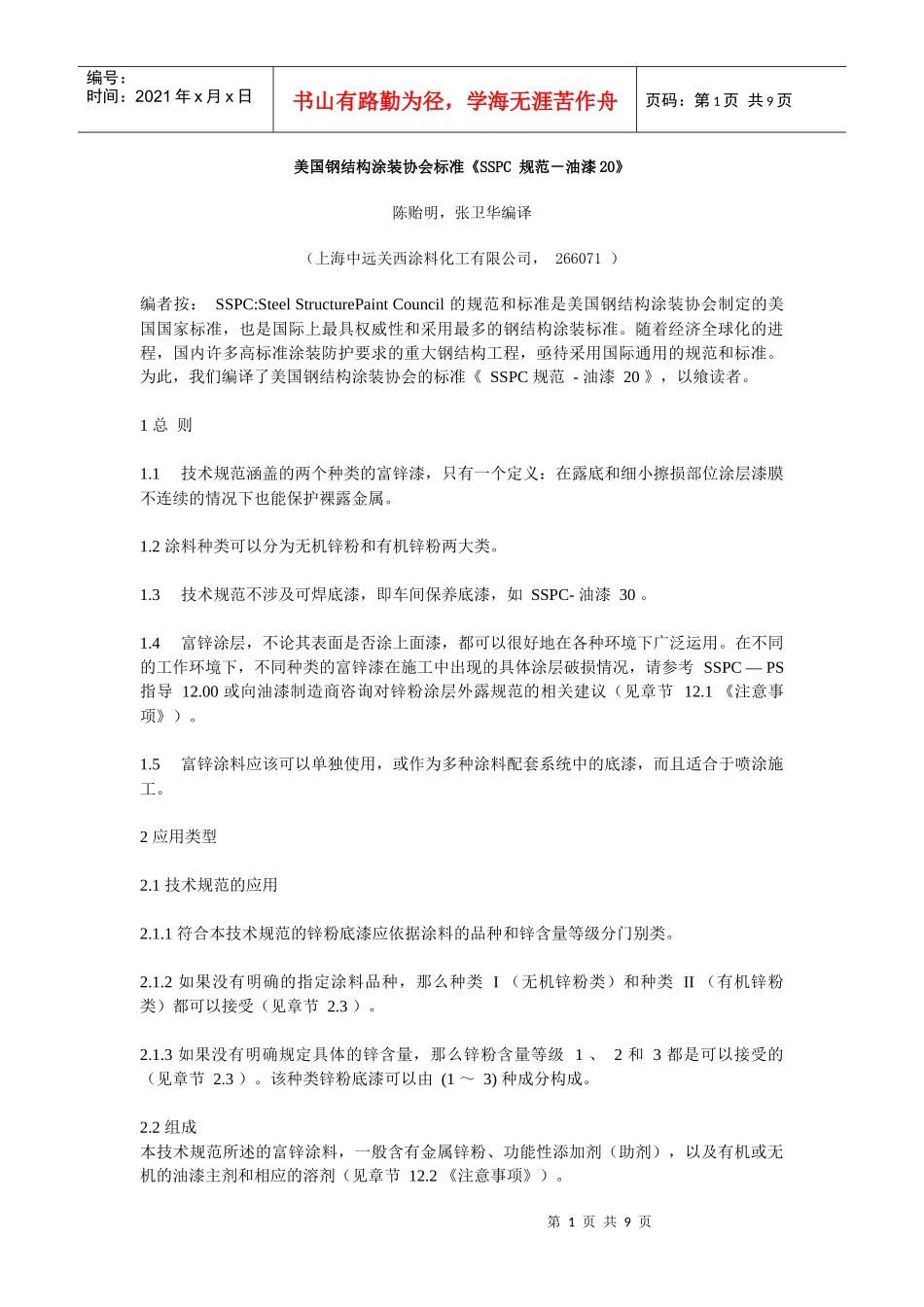

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页美国钢结构涂装协会标准《SSPC规范－油漆20》陈贻明，张卫华编译（上海中远关西涂料化工有限公司，266071）编者按：SSPC:SteelStructurePaintCouncil的规范和标准是美国钢结构涂装协会制定的美国国家标准，也是国际上最具权威性和采用最多的钢结构涂装标准。随着经济全球化的进程，国内许多高标准涂装防护要求的重大钢结构工程，亟待采用国际通用的规范和标准。为此，我们编译了美国钢结构涂装协会的标准《SSPC规范-油漆20》，以飨读者。1总则1.1技术规范涵盖的两个种类的富锌漆，只有一个定义：在露底和细小擦损部位涂层漆膜不连续的情况下也能保护裸露金属。1.2涂料种类可以分为无机锌粉和有机锌粉两大类。1.3技术规范不涉及可焊底漆，即车间保养底漆，如SSPC-油漆30。1.4富锌涂层，不论其表面是否涂上面漆，都可以很好地在各种环境下广泛运用。在不同的工作环境下，不同种类的富锌漆在施工中出现的具体涂层破损情况，请参考SSPC—PS指导12.00或向油漆制造商咨询对锌粉涂层外露规范的相关建议（见章节12.1《注意事项》）。1.5富锌涂料应该可以单独使用，或作为多种涂料配套系统中的底漆，而且适合于喷涂施工。2应用类型2.1技术规范的应用2.1.1符合本技术规范的锌粉底漆应依据涂料的品种和锌含量等级分门别类。2.1.2如果没有明确的指定涂料品种，那么种类I（无机锌粉类）和种类II（有机锌粉类）都可以接受（见章节2.3）。2.1.3如果没有明确规定具体的锌含量，那么锌粉含量等级1、2和3都是可以接受的（见章节2.3）。该种类锌粉底漆可以由(1～3)种成分构成。2.2组成本技术规范所述的富锌涂料，一般含有金属锌粉、功能性添加剂（助剂），以及有机或无机的油漆主剂和相应的溶剂（见章节12.2《注意事项》）。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2.3油漆主剂的类型2.3.1种类I-A：2次硬化类无机锌粉涂料/水溶性无机锌粉。包括硅酸盐、磷酸盐和改性物，必须能通加热固化或用固化剂固化。2.3.2种类I-B：自固化无机锌粉涂料/水调整型。包括含水溶性硅酸盐、硅酸四铵、磷酸盐和改性物。这类涂层的固化是通过金属锌、硅酸盐、钢板基材和CO2间、的反应来实现的。涂层在水分的挥发过程中会产生CO2。2.3.3种类I-C：自固化无机锌/溶剂调整型。它包括钛白粉，有机硅及硅聚合改性物。该类涂料的固化是钛、聚合硅化合物和金属锌之间的反应，完成取决于大气中的湿度。2.3.4种类II-有机锌粉涂料。本技术规范所述的有机锌涂料。它是通过化学反应或溶剂挥发来实现固化。（见章节12.3《注意事项》）。在特定条件下，可以加热促进干燥和加速固化。2.4锌粉含量等级分类锌粉涂料应依据金属锌粉在漆膜干膜中的重量比作如下等级分类划分：1级：锌粉含量≥85%；2级：77%≤锌粉含量＜85%；3级：65%≤锌粉含量＜77%。3参照标准3.1除非另有规定外，只有最新颁发和修订（版本）的参照标准，在受邀招投标才是有效。3.2如果以下所列的参考标准和本技术规范有不一致的地方，以本技术规范为准。3.3SSPC标准和综合标准指南（Guide13）：指导确认和使用电脑化制作工业涂料及材料的产品技术说明书。PA2：用磁性膜厚仪测量涂层干膜厚度。*油漆29:牺牲阳极型锌粉底漆及基本功效。油漆30：可焊性无机锌粉底漆。SP1：溶剂清洗。SP5/NACENO.1：金属出白喷丸(砂)清理（表面处理）。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页PS指南12.00：富锌漆涂层系统指导。*PS12.01：单一富锌漆涂层体系。3.4美国ASTN国际标准A572：高强度低碳合金钢（钶钒合金）的钢结构规范标准。B117：盐雾试验方法。D185：油漆、漆浆和颜料的细度测试方法。*D562：斯托姆斯粘度计测量涂料粘度的方法。D520：金属锌粉颜料的技术规范。D714：评判涂层气泡的标准方法。*D1296：挥发性溶剂和稀释剂的气味测试方法。*D1308：家用化学清洗剂和各色有机类面漆的影响试验方法。*D1475：油漆比重的检测方法。*D1535：用“MUNSELL”颜色标准来确定所需颜色。*D1640：...
