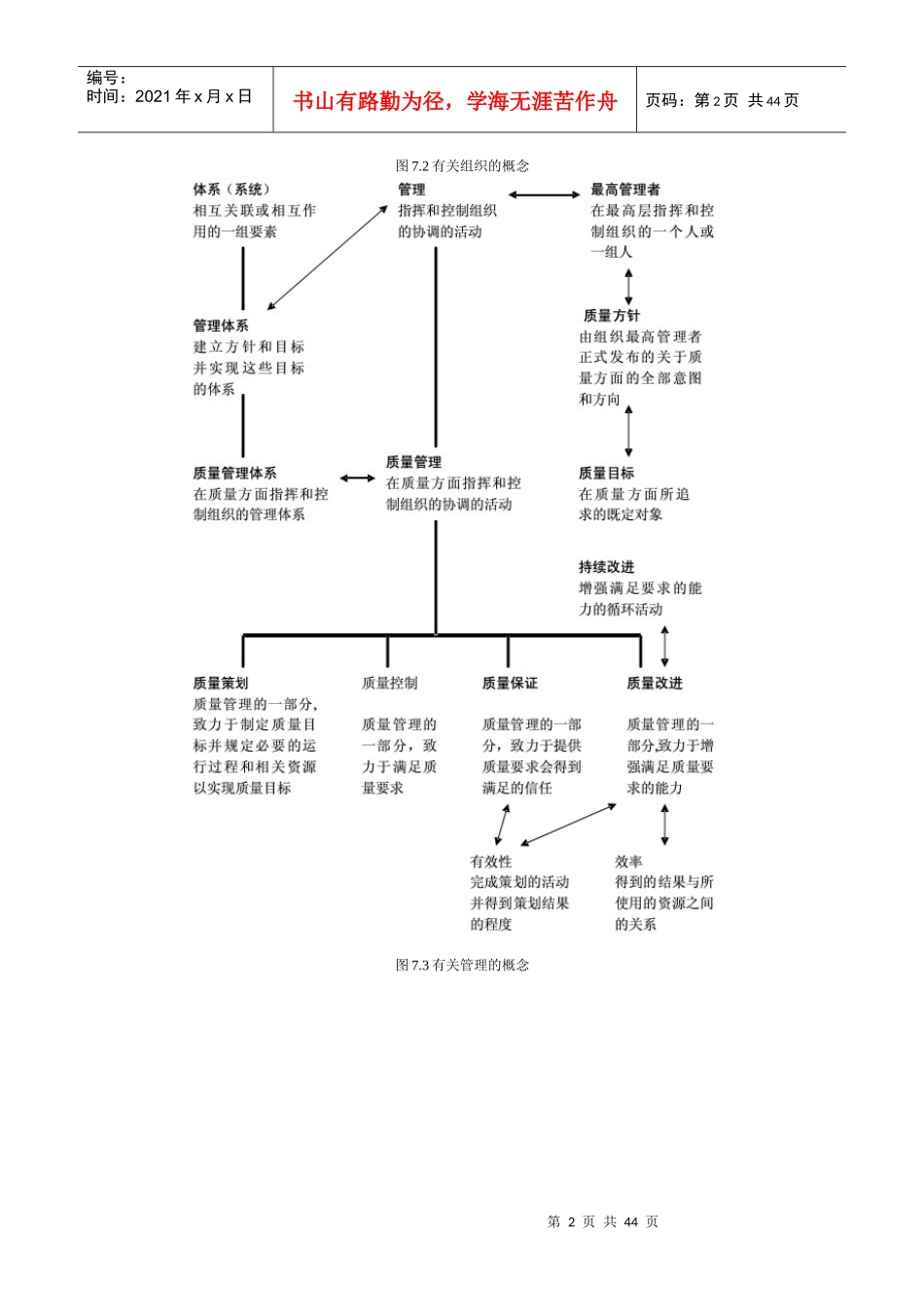

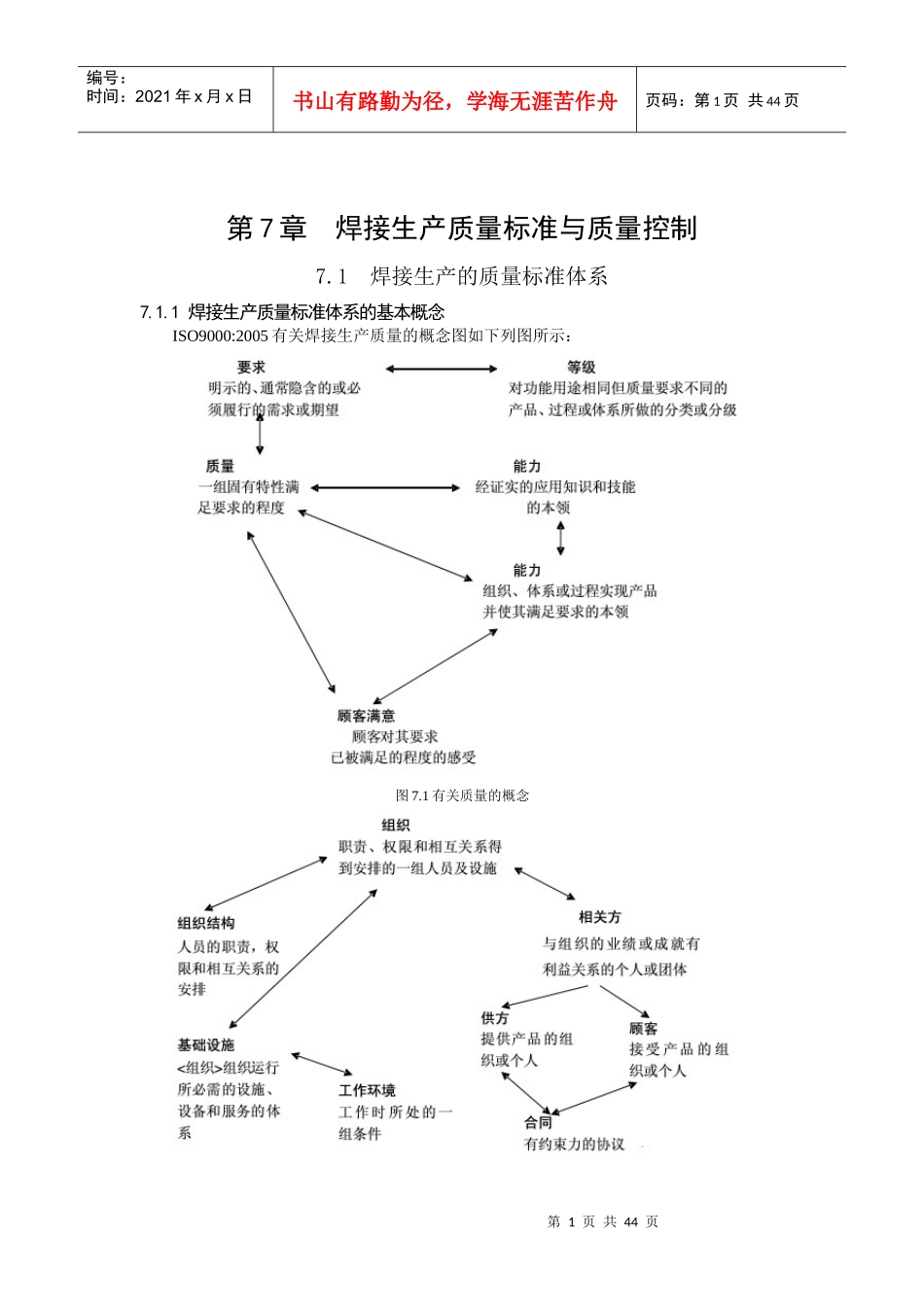

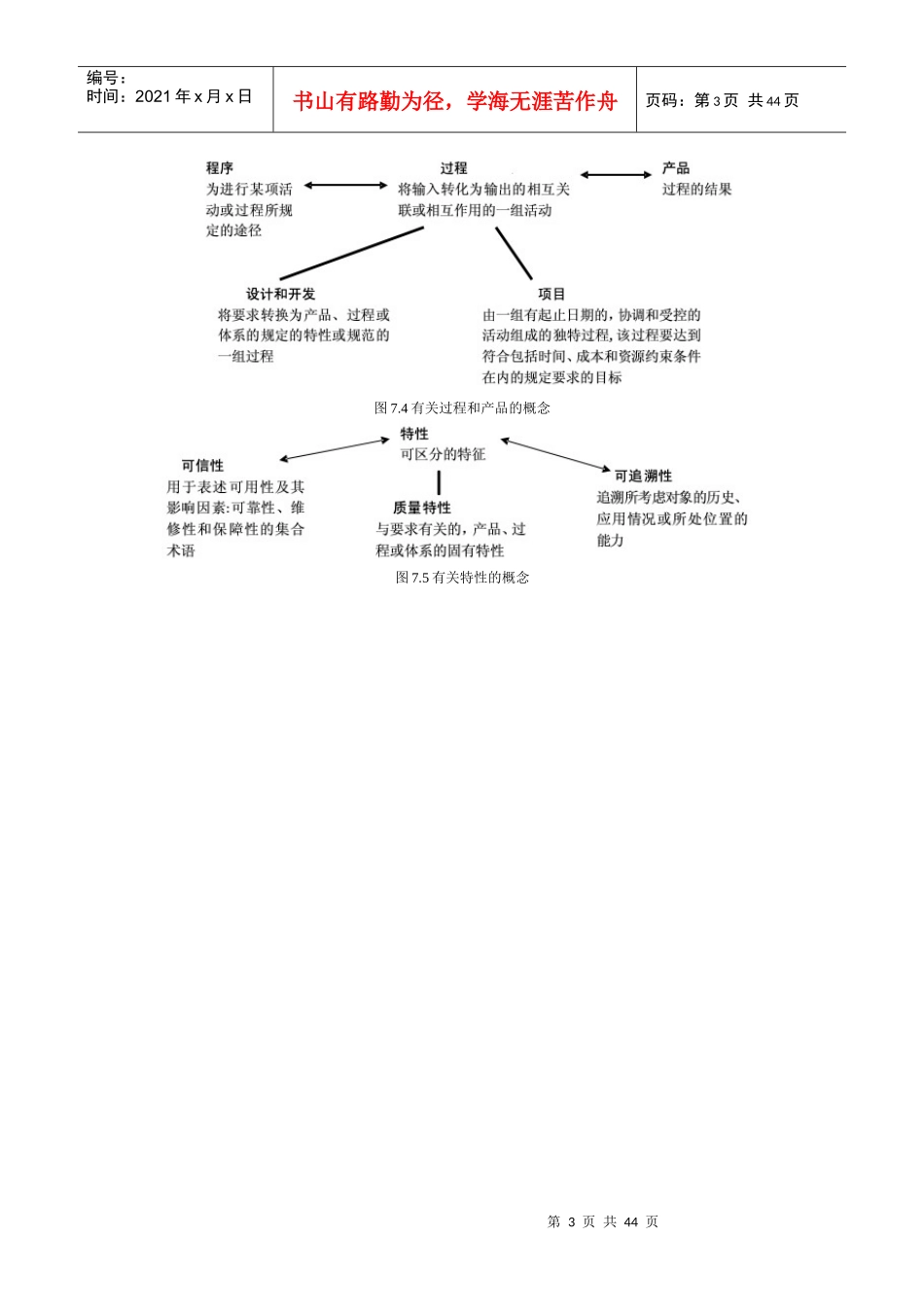

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页第7章焊接生产质量标准与质量控制7.1焊接生产的质量标准体系7.1.1焊接生产质量标准体系的基本概念ISO9000:2005有关焊接生产质量的概念图如下列图所示：图7.1有关质量的概念第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页图7.2有关组织的概念图7.3有关管理的概念第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页图7.4有关过程和产品的概念图7.5有关特性的概念第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页图7.6有关合格（符合）的概念第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页图7.7有关文件的概念图7.8有关测量过程质量管理的概念7.1.2焊接生产质量标准体系简介ISO9000系列质量管理体系是一个基础的、通用的质量管理体系。2008版ISO9000族标准结构族如表7.1所示。表7.12008版ISO9000族标准结构族第一部分:核心标准ISO9000：2008质量管理体系——基础和术语ISO9001：2008质量管理体系——要求ISO9004：2009质量管理体系——业绩改进指南ISO19011：2008质量管理体系——质量和(或)环境管理体系审核指南第二部分:其他标准ISO10001：2004《质量管理—顾客满意——组织行为准则指南》ISO10002：2004《质量管理一顾客满意——组织处理投诉指南》ISO10003：2004《质量管理—顾客满意——组织外部争议解决指南》第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页ISO10005：2005质量管理质量计划指南ISO10006：2003质量管理体系项目质量管理指南ISO10007：2003质量管理技术状态管理指南ISO10012：2003测量管理体系测量过程和测量设备的要求ISO10014：2006质量管理实现财务与经济效益的指南ISO10015：1999质量管理培训指南ISO10019：2005质量管理体系咨询师选择和使用指南第三部分:技术报告ISO/TR10013：2001质量管理体系文件指南ISO/TR10017：2003ISO19001-2000的统计技术指南第四部分：小册子ISO小册子，质量管理原则ISO小册子，标准选择和使用指南ISO小册子，小型组织实施指南以过程为基础的质量管理体系模式如图7.9所示，而采用焊接工艺制造的产品，在运行使用或焊接过程中直接影响到人身财产和设备的安全。例如：锅炉与压力容器、桥梁、交通工具等，如果焊接质量要出现问题，所造成的危害是毁灭性的。所以，焊接是一项要求极为严格的制造技术，焊接在ISO9000体系中是作为一门特殊工艺，因此要求有专门的针对此项工艺采取具体的质量体系，由此形成了ISO3834标准，即焊接质量管理体系。ISO3834标准是基于ISO9000系列标准形成和发展的，是对ISO9000标准的细化。与ISO9000相比，它的内容更加具体，操作性也更强。图7.9以过程为基础的质量管理体系模式IS03834《焊接质量技术要求——金属材料熔化焊》分五个部分：IS03834-1相应质量要求等级的选择准则IS03834-2完整质量要求IS03834-3标准质量要求IS03834-4基本质量要求IS03834-5确认符合质量要求所需的文件IS03834各级别焊接质量要求的主要内容及对比，如表7.2所示。表7.2IS03834各级别焊接质量要求的主要内容及对比第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页要素ISO3834-2（完整）ISO3834-3（标准）ISO3834-4（基本）合同评审所有文件的评审评审范围稍小建立这种能力并具备信息手段设计评审确认焊接的设计分承包商按主要制造商对待应符合所有要求焊工按ISO9606或有关标准认可焊接管理人员制造商应配置合适的焊接管理人员无要求，但制造商的人员责任除外检验人员具有足够的、胜任的人员足够并胜任，必要时从他方获得生产设备对制备、切割、焊接、运输、起重及安全设备和防护服均有要求应当按照合适的工作指令配置并维护焊接设备设备维护应具有设备维护的书面计划无特殊要求，适当维护无要求生产计划实施适宜的生产计划实施适宜的生产...
