Win2003和redhat 5下配置MSA2000链路冗余VIP免费

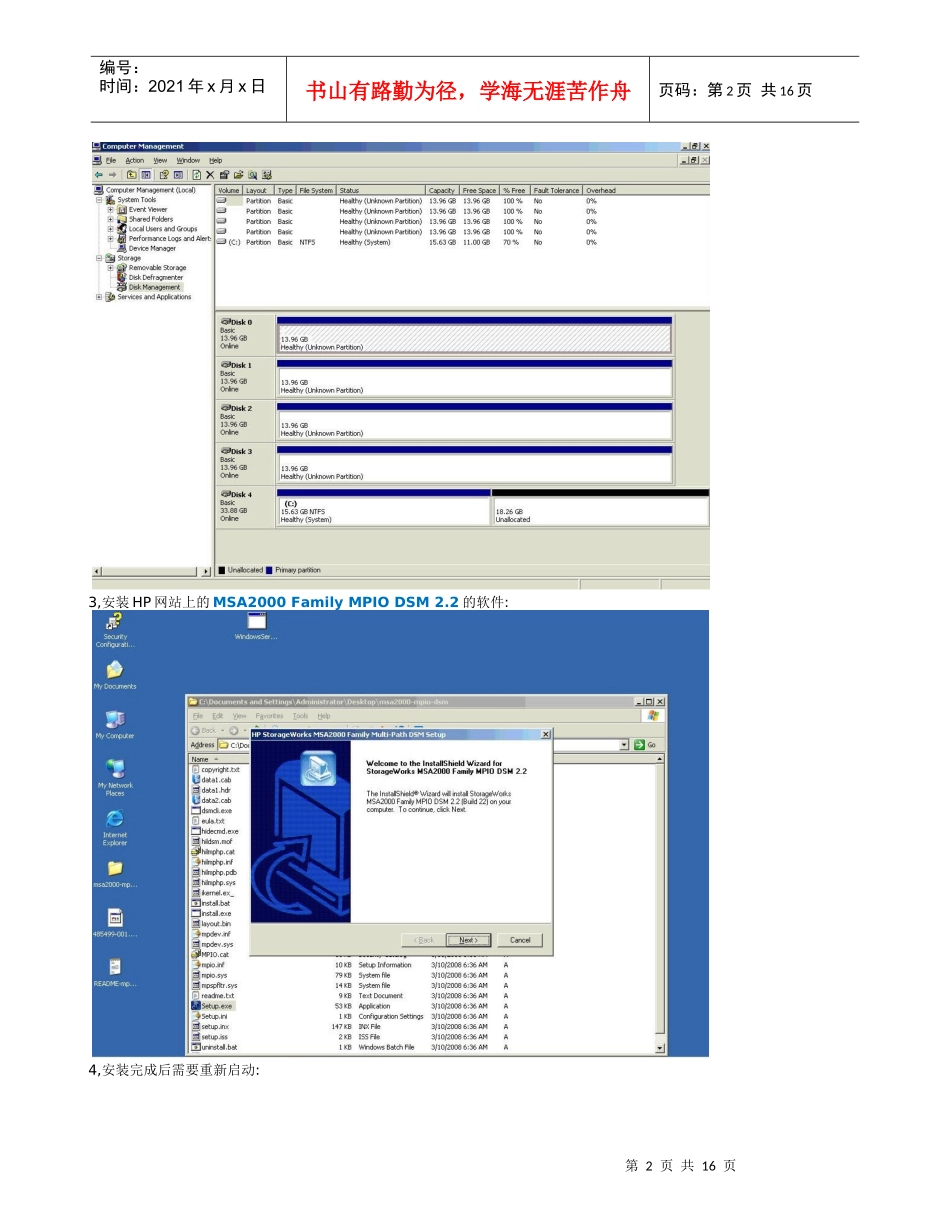

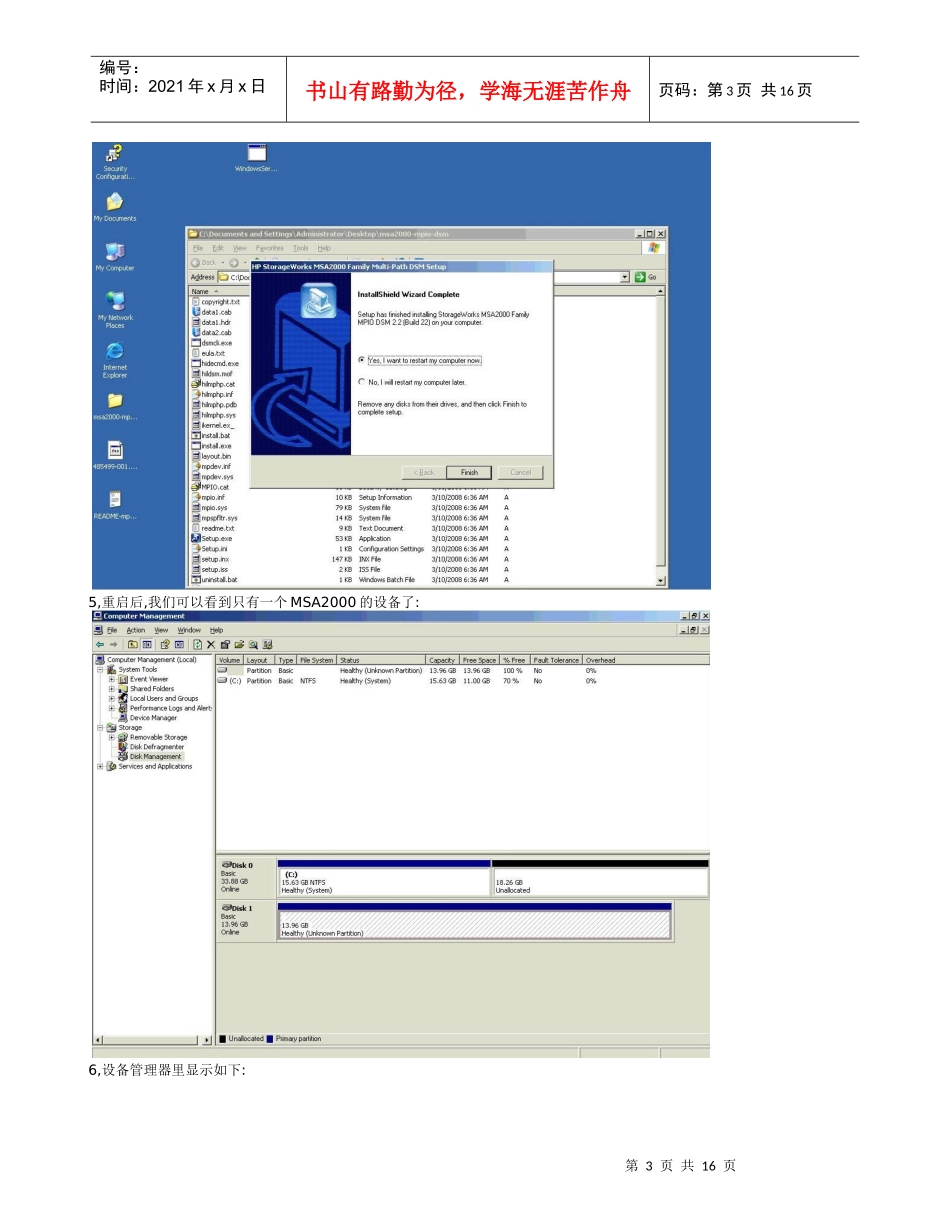

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页一．目的：Windows2003下配置MSA2000链路冗余设备：BL460cC3000，Brocade4GBSANswitch,MSA2000,Emulex光纤卡步骤：1,将BL460c安装windows2003的操作系统,必须要求SP2,在设备管理器中如下显示:2,我们用bl460c+C3000上使用的brocadeSAN交换机+MSA2000,将交换机引出两条光纤线,接到了MSA2000控制器A的Port0和Port1口,在MSA2000上创建一个VD,owner是控制器A,在这个VD上只创建一个Volume,指派给BL460c上emulex两口卡(这个卡在MSA2000上会识别为两个卡),这样在不安装HPDPmultipath之前我们可以看到四块硬盘,如下:第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页3,安装HP网站上的MSA2000FamilyMPIODSM2.2的软件:4,安装完成后需要重新启动:第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页5,重启后,我们可以看到只有一个MSA2000的设备了:6,设备管理器里显示如下:第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页实验证明,断调任意链路不会影响对MSA2000硬盘的操作.二．目的：了解HPDMmultipath在RHEL5.1下的安装，配置，使用。设备：DL580G5+2块FCA1142SR（QLA）光纤卡+2/8外置switch+MSA2000f步骤：1．连接方式：一台DL580G5+2块FC1142SR光纤卡+2/8qSANswitch+MSA2000fc，通过以上连接模拟双链路连接。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2．在MSA2000fc上配置1个Vdisk，然后配置4个Volumes（100M,200M,300M,400M）。分别map给DL580G5上的两块光纤卡。这样在linux系统下使用：“fdisk–l”命令可以查看到，认知到16个磁盘：sda---sdp。3．安装qlogic光纤卡最新驱动：hp_qla2x00src-8.02.11-1.linux.noarch.rpm下载链接：http://h20000.www2.hp.com/bizsupport/TechSupport/SoftwareDescription.jsp?lang=en&cc=us&prodTypeId=12169&prodSeriesId=1809835&swItem=co-61243-1&prodNameId=1809832&swEnvOID=4006&swLang=8&taskId=135&mode=4&idx=0第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页4．光纤卡驱动安装完成后，重新启动服务器。可以发现linux下磁盘认知由16个变成了4个。这正好是在MSA2000fc上配置的4个Volumes。链路冗余似乎已经自动完成（此种情况在Emulex光纤卡连接下，同样安装最新驱动，没有发生）。经过多次重新安装RH5.1及RH5.2系统，现象均相同。而且经过链路中断测试，磁盘也可以实现failover。各种情况下，磁盘依然可以读写。但是这个结果并非HP官方阐述。建议如果遇到此种情况，继续安装HPDMmultipath。按照HP官方测试方法操作。（参考步骤6，经过对modprobe.conf配置，可以停止驱动的failover能力。使failover功能最终由来实现HPDMmultipath。）在光纤卡驱动下载页面有如下说明：MSA2000iscurrentlyonlysupportedwithRHEL5U1,andSLES10SP1usingDeviceMapperfailover.5．继续安装HPDMmultipath，在安装前，需要安装以下功能包：libsysfs-devel,device-mapper>=1.02.02-2,libselinux-devel,libsepol-devel,readline-devel,ncurses-devel在安装时又会提示安装以下两个功能包：第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页功能包安装完成后，可以继续安装HPDMmultipath：安装过程中遇到提示，均选择y继续。第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页安装完成后，可以使用rpm–qa|grepmultipath来查询一下是否已经安装成功。安装完成后，可以使用“fdisk-l”查看，发现出现dm-2，dm-3,dm-4,dm-5一共4个设备，与4个Volumes等大。但是不要直接去使用这些设备，继续进行配置。最终我们要使用的是在/dev/mapper/产生的绑定设备。手册说明：“Youmustusethedevicesunder/dev/mapper/”。第9页共16页第8页共16页...
