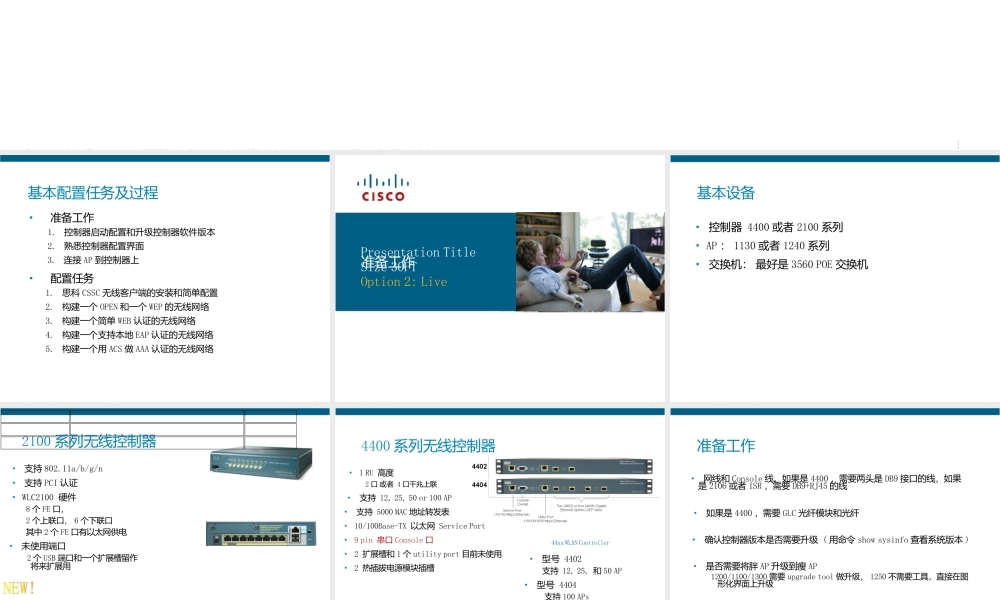

Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential1 无线控制器配置基础 Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential2基本配置任务及过程·准备工作1.控制器启动配置和升级控制器软件版本2.熟悉控制器配置界面3.连接 AP 到控制器上·配置任务1.思科 CSSC 无线客户端的安装和简单配置2.构建一个 OPEN 和一个 WEP 的无线网络3.构建一个简单 WEB 认证的无线网络4.构建一个支持本地 EAP 认证的无线网络5.构建一个用 ACS 做 AAA 认证的无线网络 Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential1 Presentation TitleSize 30PTOption 2: Live 准备工作 Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential4基本设备· 控制器 4400 或者 2100 系列· AP ： 1130 或者 1240 系列· 交换机： 最好是 3560 POE 交换机 Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential52100 系列无线控制器· 支持 802.11a/b/g/n· 支持 PCI 认证· WLC2100 硬件8 个 FE 口，2 个上联口， 6 个下联口其中 2 个 FE 口有以太网供电· 未使用端口2 个 USB 端口和一个扩展槽留作将来扩展用*2106 和 2006 不能作为 guest access 的 anchor controller* 不支持 Link Aggregation* 不能通过软件升级 AP 容量 Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential64400 系列无线控制器· 1 RU 高度2 口 或者 4 口千兆上联· 支持 12, 25, 50 or 100 AP· 支持 5000 MAC 地址转发表· 10/100Base-TX 以太网 Service Port· 9 pin 串口 Console 口· 2 扩展槽和 1 个 utility port 目前未使用· 2 热插拔电源模块插槽44xx WLAN Controller· 型号 4402支持 12, 25, 和 50 AP· 型号 4404支持 100 APs* 不能通过软件升级 AP 容量*4400 系列使用 SFP 光纤模块*4400 系列每 port 支持 50 个 AP Presentation_ID© 2006 Cisco Systems, Inc. All rights reserved.Cisco Confidential7准备工作· 网线和 Console 线。如果是 4400 ，需要两头是 DB9 ...
