华为 3Com 8016交换机DHCP配置VIP专享

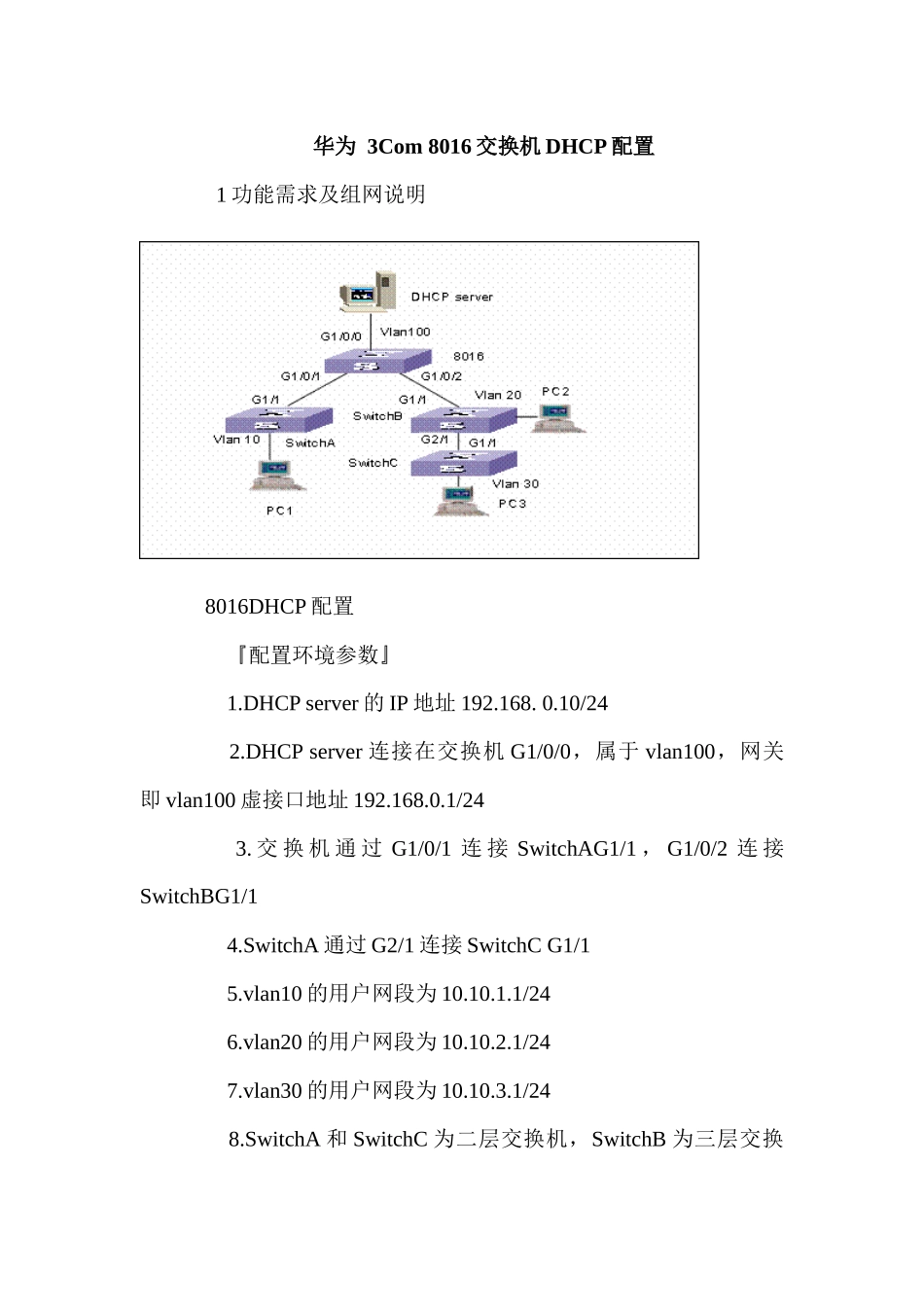

华为 3Com 8016 交换机 DHCP 配置 1 功能需求及组网说明 8016DHCP 配置 『配置环境参数』 1.DHCP server 的 IP 地址 192.168. 0.10/24 2.DHCP server 连接在交换机 G1/0/0，属于 vlan100，网关即 vlan100 虚接口地址 192.168.0.1/24 3. 交 换 机 通 过 G1/0/1 连 接 SwitchAG1/1 ， G1/0/2 连 接SwitchBG1/1 4.SwitchA 通过 G2/1 连接 SwitchC G1/1 5.vlan10 的用户网段为 10.10.1.1/24 6.vlan20 的用户网段为 10.10.2.1/24 7.vlan30 的用户网段为 10.10.3.1/24 8.SwitchA 和 SwitchC 为二层交换机，SwitchB 为三层交换机 『组网需求』 1.8016 作 DHCP relay，利用远端 DHCP server 为 SwitchA 下面的 vlan10 分配 IP 地址 2.SwitchB 上的 vlan20 用户以 8016 上的 vlan20 虚接口为网关，8016 作 DHCP server 直接为其分配 IP 地址 3.SwitchC 上的 vlan30 用户以 SwitchB 上的 vlan30 虚接口为网关，8016 作 DHCP server 为其分配 IP 地址 2 数据配置步骤 『8016DHCP relay 数据流程』 DHCP Relay 的作用则是为了适应客户端和服务器不在同一网段的情况，通过 Relay，不同子网的用户可以到同一个 DHCP server 申请 IP 地址，这样便于地址池的管理和维护。 【8016DHCP relay 配置】 1.DHCP server 要配置到一个 VLAN 上，这个 VLAN 可以是任意的，但是要实现 Relay，不要将 Server 同任何客户端配置到同一个 VLAN 内，建议专门划出 VLAN 给 DHCP server 组使用，这里将DHCP 服务器组 1 对应的端口的 VLAN 配置为 100。 [Quidway] vlan 100 [Quidway-vlan100] port gigabitethernet 1/0/0 [Quidway] interface vlanif 100 2.配置 DHCP server 的网关地址 [Quidway-Vlanif100] ip address 192.168.0.1 255.255.255.0 3.配置 DHCP 服务器组 1 对应的 IP 地址。 [Quidway] dhcp relay server-group 1 server 192.168.0.10 4.配置 DHCP 服务器组 1 服务的 VLAN 范围为 10 [Quidway] dhcp relay server-group 1 vlan 10 5. 进入 G1/0/1，设置为 trunk 端口，允许 vlan10 通过 [Quidway-gigabitethernet 1/0/1] port trunk permit vlan 10 6.配置 VLAN10 的对应网关地址。 [Quidway] interface vlanif 10 [Quidway-Vlanif10] ip...
