野外原始资料质量标准VIP免费

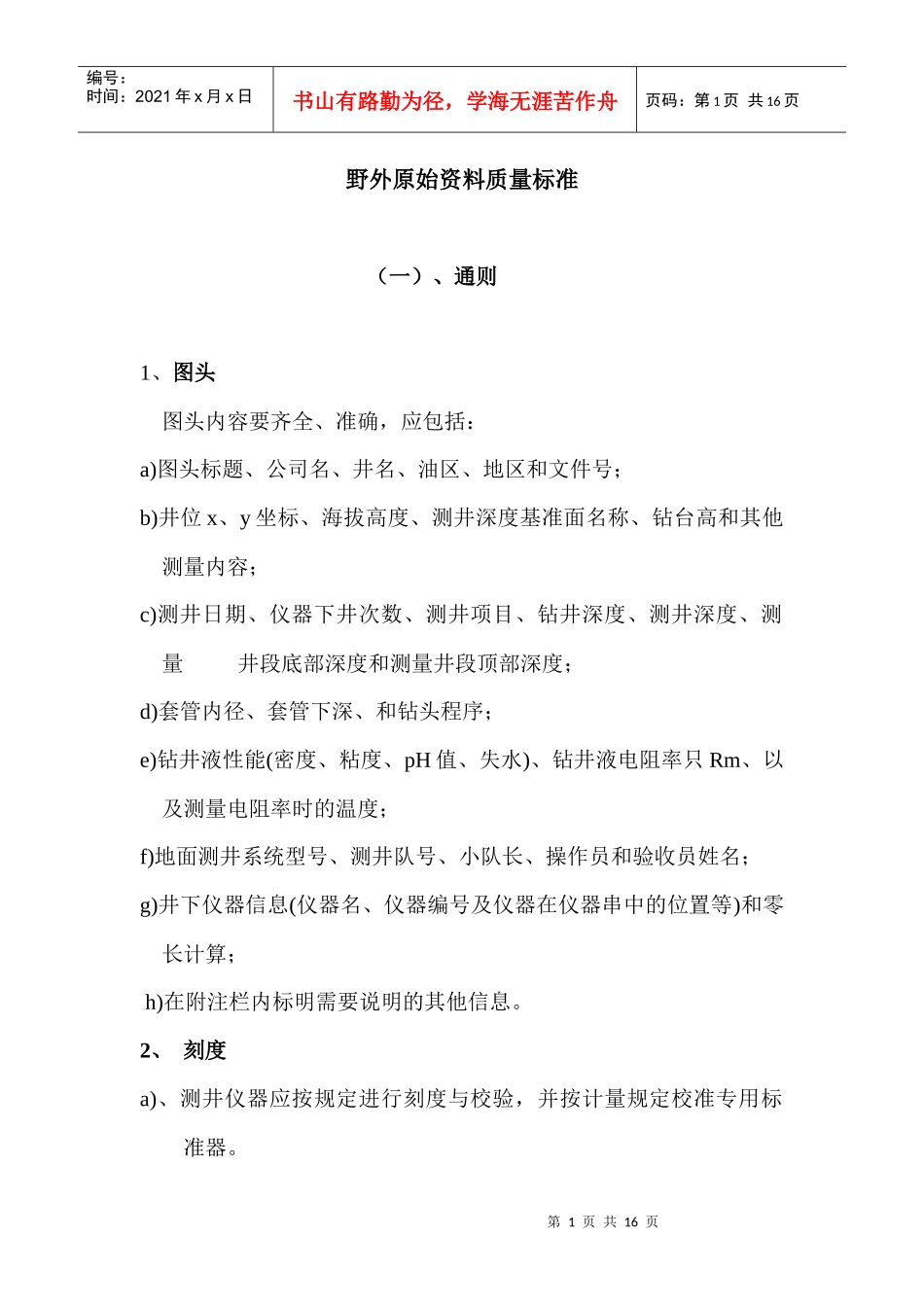

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页野外原始资料质量标准（一）、通则1、图头图头内容要齐全、准确，应包括：a)图头标题、公司名、井名、油区、地区和文件号；b)井位x、y坐标、海拔高度、测井深度基准面名称、钻台高和其他测量内容；c)测井日期、仪器下井次数、测井项目、钻井深度、测井深度、测量井段底部深度和测量井段顶部深度；d)套管内径、套管下深、和钻头程序；e)钻井液性能(密度、粘度、pH值、失水)、钻井液电阻率只Rm、以及测量电阻率时的温度；f)地面测井系统型号、测井队号、小队长、操作员和验收员姓名；g)井下仪器信息(仪器名、仪器编号及仪器在仪器串中的位置等)和零长计算；h)在附注栏内标明需要说明的其他信息。2、刻度a)、测井仪器应按规定进行刻度与校验，并按计量规定校准专用标准器。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页b)、测井仪器每经大修或更换主要元器件应重新刻度。c)、在井场应用专用标准器对测井仪器进行测前、测后校验，与不同仪器校验的误差容限应符合相关技术要求。d)、按规定校准泥浆杯K值。e)、测井（射孔）张力系统要求按照规定校验，更换绞车面板必须重新校验。3、原始图3、1重复文件、主文件、接图文件(有接图时)、测井参数、仪器参数、刻度与校验数据和图头应连续打印。3、2图面整洁、清晰，走纸均匀，每50m磁性记号上标好深度。3、3曲线绘图刻度规范，便于储层识别和岩性分析；曲线布局、线型选择合理，曲线交叉处清晰。3、4曲线测量值应符合地区规律。（常见矿物、流体参数参见附录A）。当出现与井下条件无关的零值、负值或异常时，应重复测量，重复测量井段不小于50m，如不能说明原因，应更换仪器验证。3、5各种曲线在渗透层不得出现异常抖动、跳动，遇阻曲线不得抖动和摆动。3、6同次测井曲线补接时，接图处曲线重复测量井段应大于25m；不同次测井曲线补接时，接图处曲线重复测量井段应大于50m，重复测量误差在允许范围内。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页3、7各种曲线必须保证测有一条完整曲线后方可进行补跳或验证。有接图或曲线间深度误差超过规定时，应编辑回放完整曲线，连同原始测井图交现场测井监督。3、8依据测井施工单要求进行测井施工，出于仪器连接或井底沉砂等原因造成的漏测井段应少于15m或符合地质要求．遇阻曲线应平直稳定(放射性测井应考虑统计起伏)。3、9曲线图应记录张力曲线、测速曲线。3、10测井深度记号齐全准确，深度比例为1：200的曲线不应连续缺失两个记号；1：500的曲线不应连续缺失三个记号；井底和套管鞋附近不能缺失记号。为射孔所测的自然伽玛、磁定位曲线在目的层段不能缺失记号。每25米记号误差小于±0.2米。4、测井深度4、1测井电缆按规定在深度标准井内或地面电缆丈量系统中进行注磁标记。每25m做一个深度记号，每500m做一个特殊记号，要取准电缆零长，每1000米电缆深度误差不得超过0.2米。4、2在钻井液密度差别不大的情况下，向一口井不同次测量或不同电缆的同次测量，其深度误差不超过0．05％。4、3几种仪器组合测井时，同次测量的各条曲线深度误差不超过o．2m。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页4、4测井曲线确定的表层套管深度与套管实际下深误差不超过±o．5m；测井曲线确定的技术套管深度与套管实际下深误差不应大于o．1％；1000米以内不得大于1米。深度误差超出规定，必须查明原因。4、5不同次测井接图深度误差超过规定时，应将自然伽马曲线由井底测至表层套管，其他曲线通过校深达到深度一致。5、测井速度5、1不同仪器的测速应符合相关仪器技术指标要求（表一）。5、2几种仪器组合测量时，采用最低测量速度仪器的测速。6、重复测量6、1重复测量应在主测井前、测量井段上部、曲线幅度变化明显、井径规则的井段测量，其长度不小于50m。（二）单项测井原始资料质量1、双感应一八侧向测井1、1在仪器测量范围内，砂泥岩剖面地层在井眼规则井段测量值...
