涂装检验与质量控制VIP免费

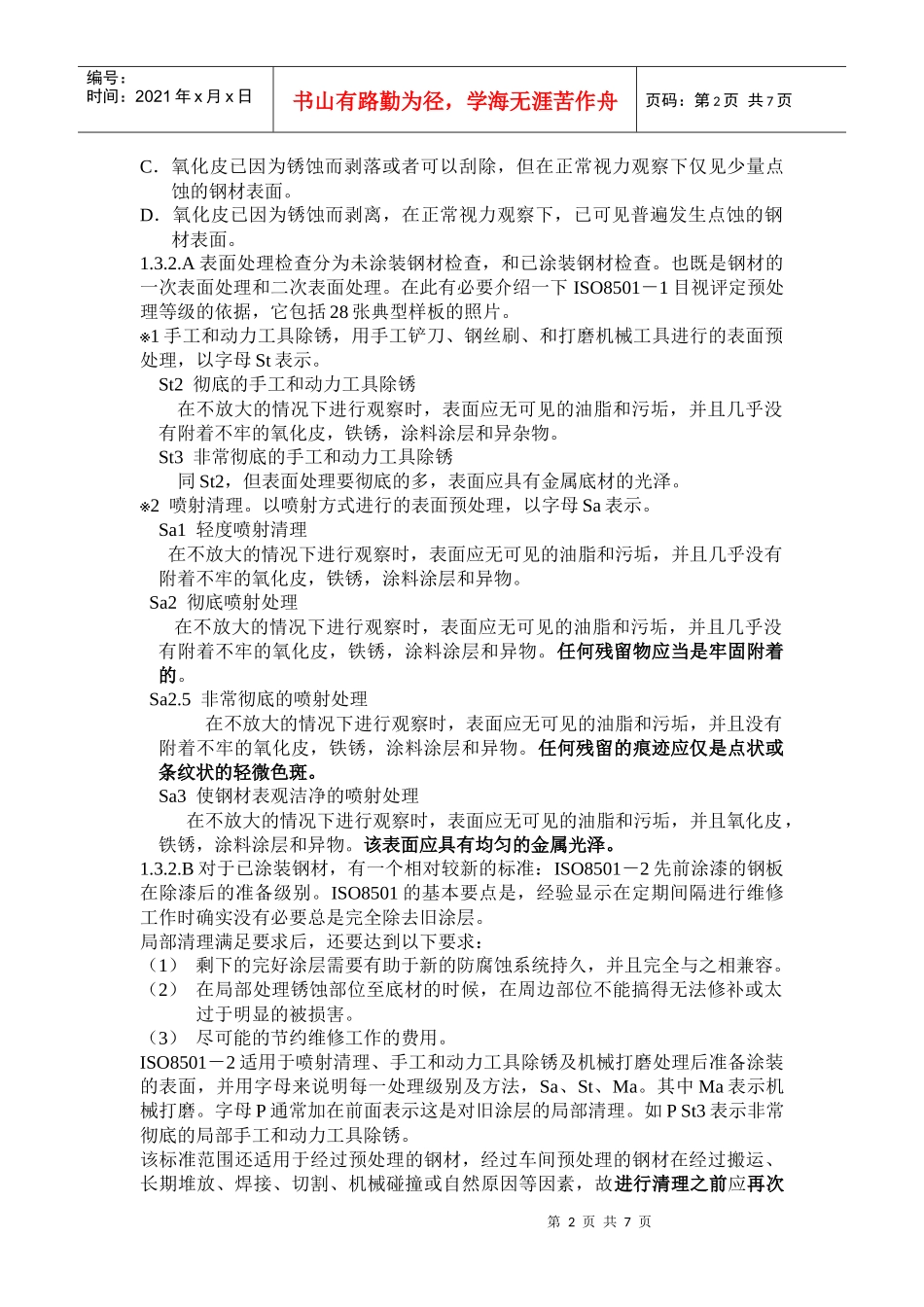

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页涂装检验与质量控制在整个涂装过程中，质量控制和检查工作将贯穿于以下重要阶段：（1）车间底漆施工时；（2）表面预处理的检查；（3）施工前和施工中的检查；（4）施工后的检查。在质量控制和检查过程中，应该检查并记录下当时的工作情况，是否按良好的施工工艺进行，是否符合涂料供应对于产品的要求。如果没有按要求施工，要及时进行修正措施，并在工作继续进行前进行确认。一、钢板车间预处理检查钢板车间预处理是在预处理流水线进行的，钢板经抛丸除锈后即进行自动喷涂。它要求车间底漆有良好的施工性能。车间底漆喷涂流水线的主要部分是预热、封闭抛丸、喷涂、烘干、磨料回收以及输送辊筒等组成。有时在处理前，先要进行液压校平。1.1钢板车间预处理的检查要点（1）钢板等级要求根据ISO8501－1：1988，达到原始锈蚀等级A级和B级。（2）钢板表面要没有油脂和其他污物。（3）对抛丸用的磨料钢丸、钢砂和钢丝段的规格和质量进行检查。（4）抛丸除锈要求达到ISO8501－1：1988Sa2.5级。（5）抛丸后的清洁度要达到ISO8502-2：1993的等级2。（6）抛丸除锈后的钢板表面粗糙度达到Rz40～75um。（7）要注意抛丸除锈的抛丸量、密度分布以及钢板的走速。（8）自动喷涂的状态，包括喷枪的运行，喷涂搭幅。1.2钢结构处理检查钢结构处理的内容是讲对在经过切割、焊接、装配后产生的结构问题进行进一步处理，使之更有利于涂装工作，有利用涂层有效地起到保护作用。（1）锐边打磨光滑。（2）粗糙焊缝打磨光顺。（3）飞溅和焊豆的去除和打磨。（4）裂缝和凹坑必须进行校正和补焊，并打磨。（5）手工焊缝由于较为粗糙，要求打磨光顺。（6）钢板的切割边都很毛糙，要求打磨光顺。1.3表面处理检查表面处理的检查如下：清洁度、原始状态的评定、表面处理、表面处理后的清洁度、气候条件。1.3.1清洁度。溶剂清洗(SSPCSP-1)除去盐分、油脂和灰尘等污物.清洁度的检查工作一般包括两次.第一次是溶剂清洗，首先除去油脂灰尘污物。通常还包括淡水，可以除去可溶性盐。第二次是评定施工喷涂前的清洁度。1.3.2原始状态评定。ISO8501－1：1988规定钢材表面原始程度按氧化皮覆盖程度和锈蚀程度分为A、B、C、D，4个等级。A．大面积覆盖附着氧化皮，而几乎没有铁锈的钢材表面。B．已开始锈蚀，且氧化皮已开始剥落的钢材表面。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页C．氧化皮已因为锈蚀而剥落或者可以刮除，但在正常视力观察下仅见少量点蚀的钢材表面。D．氧化皮已因为锈蚀而剥离，在正常视力观察下，已可见普遍发生点蚀的钢材表面。1.3.2.A表面处理检查分为未涂装钢材检查，和已涂装钢材检查。也既是钢材的一次表面处理和二次表面处理。在此有必要介绍一下ISO8501－1目视评定预处理等级的依据，它包括28张典型样板的照片。1※手工和动力工具除锈，用手工铲刀、钢丝刷、和打磨机械工具进行的表面预处理，以字母St表示。St2彻底的手工和动力工具除锈在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且几乎没有附着不牢的氧化皮，铁锈，涂料涂层和异杂物。St3非常彻底的手工和动力工具除锈同St2，但表面处理要彻底的多，表面应具有金属底材的光泽。2※喷射清理。以喷射方式进行的表面预处理，以字母Sa表示。Sa1轻度喷射清理在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且几乎没有附着不牢的氧化皮，铁锈，涂料涂层和异物。Sa2彻底喷射处理在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且几乎没有附着不牢的氧化皮，铁锈，涂料涂层和异物。任何残留物应当是牢固附着的。Sa2.5非常彻底的喷射处理在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮，铁锈，涂料涂层和异物。任何残留的痕迹应仅是点状或条纹状的轻微色斑。Sa3使钢材表观洁净的喷射处理在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且氧化皮，铁锈，涂料涂层和异物。该表面应具有均匀的金属光泽。1.3.2.B对于已涂装钢材，有一...
