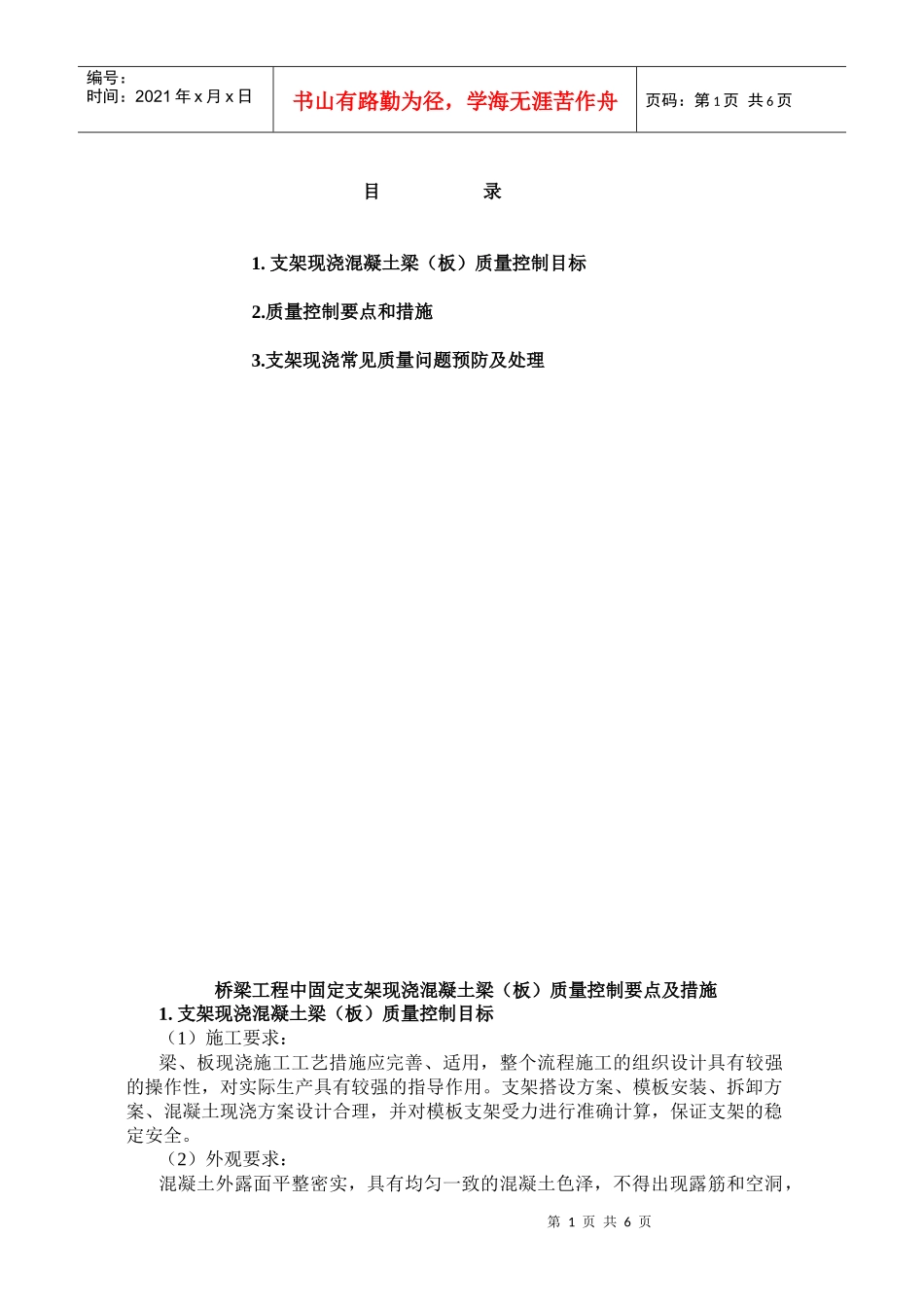

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页目录1.支架现浇混凝土梁（板）质量控制目标2.质量控制要点和措施3.支架现浇常见质量问题预防及处理桥梁工程中固定支架现浇混凝土梁（板）质量控制要点及措施1.支架现浇混凝土梁（板）质量控制目标（1）施工要求：梁、板现浇施工工艺措施应完善、适用，整个流程施工的组织设计具有较强的操作性，对实际生产具有较强的指导作用。支架搭设方案、模板安装、拆卸方案、混凝土现浇方案设计合理，并对模板支架受力进行准确计算，保证支架的稳定安全。（2）外观要求：混凝土外露面平整密实，具有均匀一致的混凝土色泽，不得出现露筋和空洞，第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页表面蜂窝面面积不得超过该面面积的0.5%，梁体不产生裂缝，外形轮廓清晰，线性顺直，施工缝平顺。（3）支架现浇混凝土梁（板）质量实测项目：现浇混凝土梁（板）质量控制实测项目见下表的规定混凝土梁（板）现浇质量控制实测项目项次检查项目规定值或允许偏差（mm）检查方法和频率1混凝土强度（MPa）在合格标准内按检验评定标准附录D检查2断面尺寸（mm）+8，-5检查3个断面3长度（mm）+0，-10用尺量，两侧各1点4顶面高程（mm）±5用水准仪测量，每构件4点5轴线偏位（mm）10用经纬仪测量3处6侧向弯曲（mm）L/1000且≤10用垂线或经纬仪测量2处7平整度（mm）8用2m直尺检查8支座板平面高差（mm）2查浇筑前记录9预埋件位置（mm）10用尺量10预留孔洞或泻水孔（mm）位置15每个预留孔孔深+20孔径+2011预应力孔道（mm）位置10用尺量孔深+312外观目测：光洁、无麻面、平顺、线形顺滑美观2.质量控制要点和措施（1）审核施工单位方案、开工报告：1）监理工程师应认真审阅施工图和相关资料，仔细审查施工单位上报的施工单位方案和组织设计，并对其中不合理或不可行的部分提出修改意见。对支架、模板设计，混凝土浇筑顺序、分层分段方案、张拉方案等进行重点审核。并对其中不合理或不可行的部分提出修改意见，以其施工质量有可靠的技术措施作为保障。a.支架、模架方案。（a）地基处理：支架搭设前应对地基进行处理。地质条件较好，承载能力较大时，可采取如下处理措施：清除表面松散土层、排除地表水、填平坑凹、压实，在其上铺约30~40cm砂垫层，并设置排水系统。地基土质较差，属于软土地基时，可先清除表土，排除地表水，填平坑凹，将原地基表面厚约30~40cm的土翻松，均匀掺入生石灰，进行灰土处理，压实后，进行地基荷载试验，地基承载力达到要求，再在其上铺约30~40cm砂垫层,整平密实。经过以上处理，支架传来的压力被扩散，使地基承压的压应力减小，达到防止或减少地基沉陷的目的。也可采用其他方法进行软土地基处理，减少地基沉陷。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（b）支架搭设：应根据上部梁（板）重力和各种施工荷载要求，正确计算支架所承受的压力，合理进行支架搭设方案设计。为便于支架和模板的拆卸，在支架搭设时应根据结构形式、承受荷载大小及需要的卸落量，在支架上设置木楔、砂筒等落模装置。为保证支架稳定，应将支架与脚手架、便桥等分开。支架上平台布置应充分考虑工作空间，支架、模板应满足强度、刚度、稳定性要求且安拆方便，箱梁内模应便于安装和拆出，同时应具有一定的强度和刚度，模板应用内撑支撑，用螺栓栓紧，待混凝土浇筑到该部位时及时将内撑拆除；模板外部支撑系统应牢固可靠，不得支撑在脚手架或便桥上。（c）支架预压：支架搭设完成后，为消除非弹性变形，避免支架沉陷过大或不均匀沉降，还应对支架进行预压，即预先对支架施加相当于灌注的混凝土质量的荷重，使支架预先完成变形。可采用水箱加荷或重物加荷，预压的荷载可随混凝土灌注过程逐步拆除。（d）模板方案：参见其他章节的相关规定。但应注意立模标高须根据施工设置的预拱度进行调整。b施工预拱度的设置方案。为确保上部构造在支架卸落后能获得设计的满意的外部线形，消除混凝土施工时产生的沉陷和支架卸落后上部构造的下挠，...
