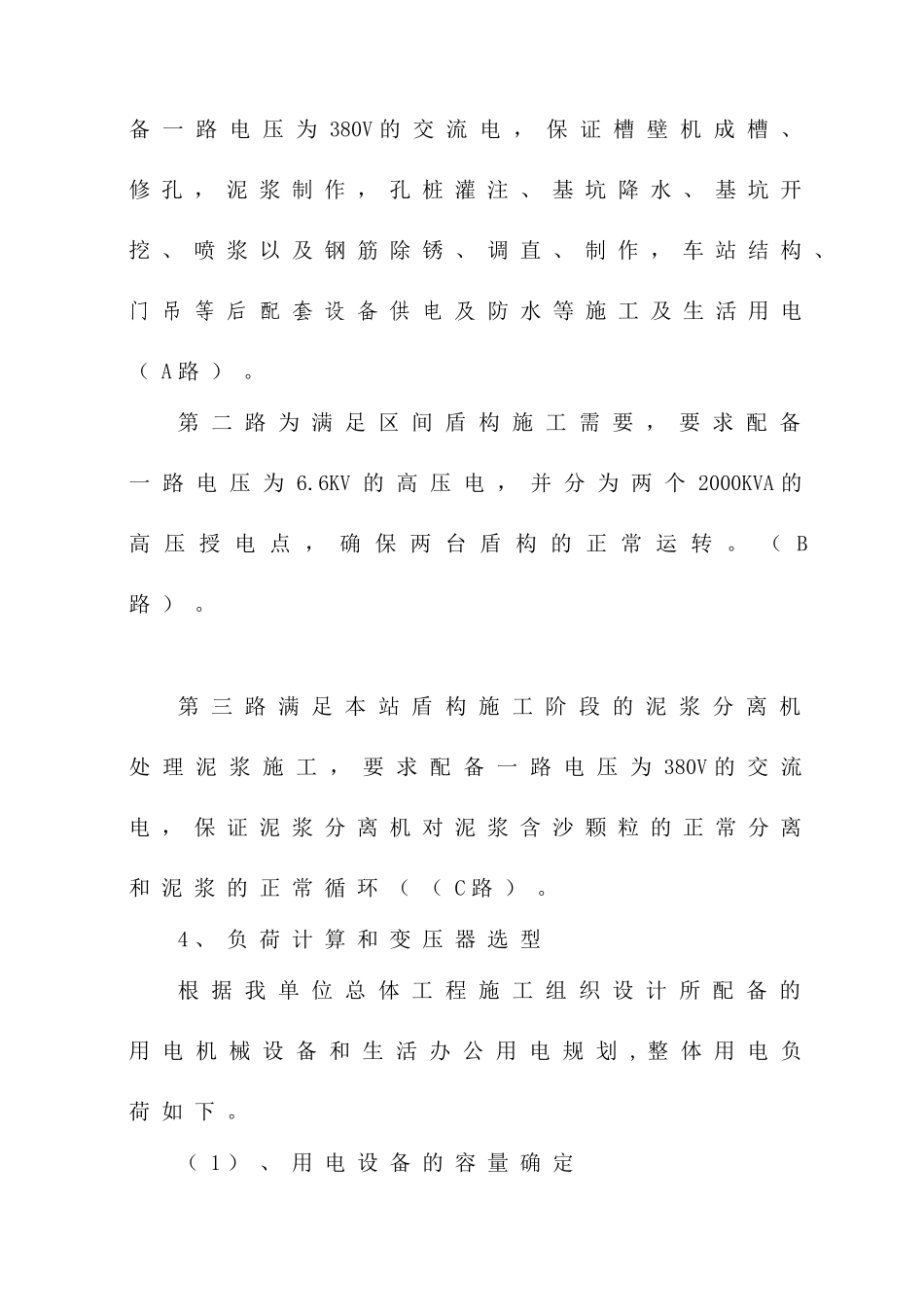

汤申T209标临电负荷选定主要内容：1.现场勘查在汤申T209标段车站附近，有高压6.6KV/10KV高压接驳点，通过新加坡供电客服申请后，可以由供电局下属施工队完成高压到变压器的安装送电工作。变压器以下电路由我单位自行组织电工进行电力线路布置和日常维护。2.总体供电方案按照招标文件要求，根据施工设备表，对施工设备的用电负荷进行了分类统计，拟定了施工用电量的基本配置，对施工供电作出了总体规划。为确保盾构施工安全，决定采用1路6.6KV/10KV的独立电源供电。设2座2000KVA的高压授电点。并备用1台400kw柴油发电机，作为突发停电事故时，供盾构推进油缸保压及洞内照明、水泵抽水用。车站设400KVA变压器一台，2000KVA变压器一台。配电房向外与6.6KV输电线路相连，其中1路分别给2台盾构机供电，1路分别进车站的两台变压器，变成380/220V一台给地面设备及门吊等后配套设备供电及车站结构施工供电，一台专门给泥浆分离设备供电。3.具体分为A,B,C三路第一路为满足汤申209标车站的施工，要求配备一路电压为380V的交流电，保证槽壁机成槽、修孔，泥浆制作，孔桩灌注、基坑降水、基坑开挖、喷浆以及钢筋除锈、调直、制作，车站结构、门吊等后配套设备供电及防水等施工及生活用电（A路）。第二路为满足区间盾构施工需要，要求配备一路电压为6.6KV的高压电，并分为两个2000KVA的高压授电点，确保两台盾构的正常运转。（B路）。第三路满足本站盾构施工阶段的泥浆分离机处理泥浆施工，要求配备一路电压为380V的交流电，保证泥浆分离机对泥浆含沙颗粒的正常分离和泥浆的正常循环（（C路）。4、负荷计算和变压器选型根据我单位总体工程施工组织设计所配备的用电机械设备和生活办公用电规划,整体用电负荷如下。（1）、用电设备的容量确定车站施工期间由于其用电时间与后配套设备施工作业时间错开，况且前期连续墙施工和车站主体施工设备用电以及门吊及其后配套设备等用电也不在同一时间，所以各路容量的确定可取每个施工段的最大容量值为标准。A主体结构，混凝土施工用电容量机械名称规格型号额定功率/容量数量（台）总功率（kw）产地龙门吊16T75kw135kw河南混凝土输送泵HBT60A75kw175kw湖南插入式振捣器2N35/501.1KW1011kw福建平板式振捣器ZB32.0KW36kw福建钢筋切断机GD-402.2kw12.2kw福建钢筋弯曲机GW-402.2kw12.2kw浙江钢筋切割机GQ-404kw14kw浙江钢筋调GJ-123kw13kw浙江直机钢筋对焊机UN1-100100kw1100kw浙江剥肋套丝机CX-404kw14kw浙江潜水泵QS25×40×5.57.5KW537.5kw浙江直空泵V6型5.5KW527.5kw浙江污水泵Z1/2pw3kw39kw浙江木工刨床MB106D7.5kw17.5kw浙江木工电锯床MJ1064kw14kw浙江砂轮机250mm3kw26kw浙江合计333.9kw该车站钢筋全部为委外加工，所以钢筋加工设备利用率极低，泥浆处理设备功率基本和钢筋加工设备总功率相当，所以整体连续墙施工阶段的总容量基本为上表合计数333.9KW。A单批后配套设备用电容量机械名称额定功率/容量数量（台）总功率（kw）产地16t龙门吊35135充电机256120通风机74174搅拌机20120抽水泵5.5422隧道照明40140加工车间20120合计331KWB单台盾构设备用电容量机械名称额定功率/容量数量（台）总功率（kw）产地刀盘驱动140011400推进系统1101110管片安装机55155螺旋输送机2001200皮带输送机37137注浆泵30130辅助系统22122砂浆储存搅拌器5.515.5液压油过滤泵11111主轴承润5.515.5滑管片吊机11111冷却水系统5.515.5二次通风机55155空压机74174泡沫系统15115卷筒电机15115膨润土18.5118.5膨润土储存搅拌器5.515.5储风筒吊机22122盾壳膨润土15115加水系统15115照明及工控515其他设备15011502282.5KWC(zx2000泥双线泥浆分离成套设备容量）机械名额定功率数量总功率产地称/容量（台）（kw）泥水分离设备（单线）418kw2836武汉渣料称重输送系统（双线）90190武汉制浆系统（双线）99.5199.5武汉调浆系统（双线）2721272武汉压滤系统（双线）220.41220.4武汉PLC集中控制系统7.517.5武汉合计1525.4⑵.用电量计算变压器容量=总功率÷﹙功率因子×负荷率﹚×同时使用率连续墙施工设备的利用率较低，所以按照以下系数取利用率。K—全部施工用电设备同时使用系数，总数10...
