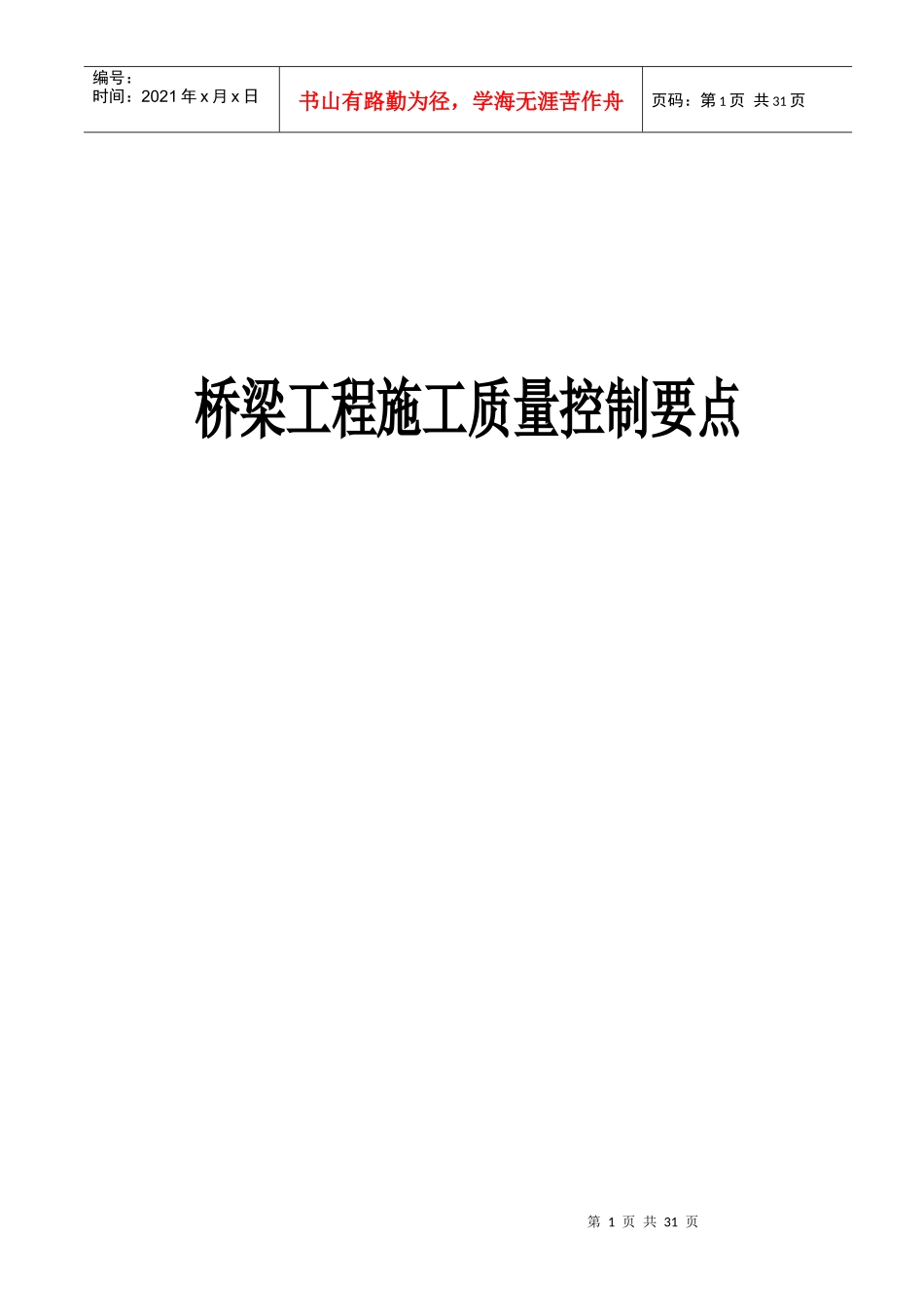

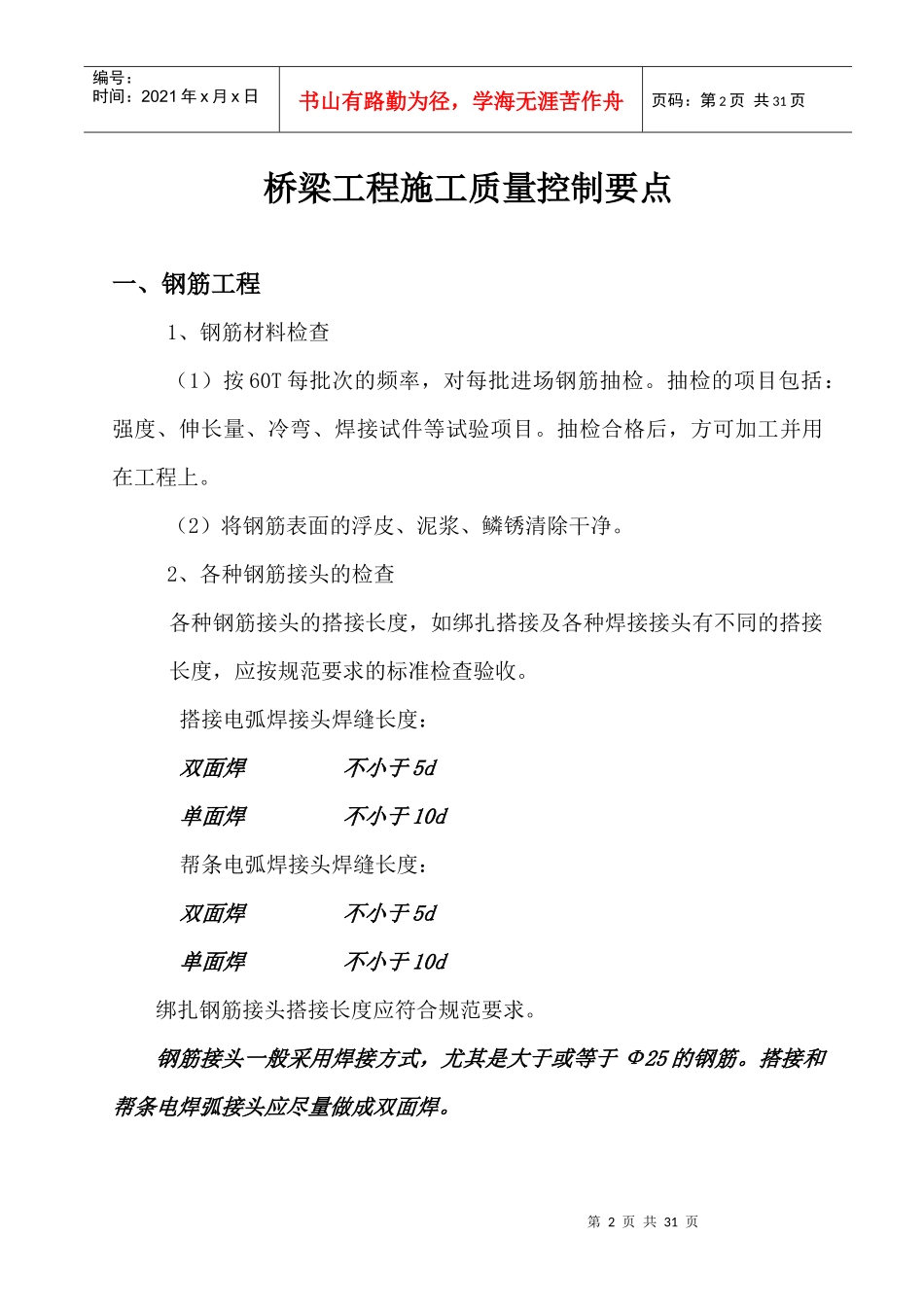

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页桥梁工程施工质量控制要点第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页桥梁工程施工质量控制要点一、钢筋工程1、钢筋材料检查（1）按60T每批次的频率，对每批进场钢筋抽检。抽检的项目包括：强度、伸长量、冷弯、焊接试件等试验项目。抽检合格后，方可加工并用在工程上。（2）将钢筋表面的浮皮、泥浆、鳞锈清除干净。2、各种钢筋接头的检查各种钢筋接头的搭接长度，如绑扎搭接及各种焊接接头有不同的搭接长度，应按规范要求的标准检查验收。搭接电弧焊接头焊缝长度：双面焊不小于5d单面焊不小于10d帮条电弧焊接头焊缝长度：双面焊不小于5d单面焊不小于10d绑扎钢筋接头搭接长度应符合规范要求。钢筋接头一般采用焊接方式，尤其是大于或等于Ф25的钢筋。搭接和帮条电焊弧接头应尽量做成双面焊。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页２、检查接头位置，钢筋接头的位置应在下料前做好安排并满足以下条件：（1）接头应设置在内力较小部位，并错开布置。接头间距离不小于1.3倍搭接长度。（2）配置在搭接长度区段内的受力钢筋，接头的截面面积占总截面面积的百分率应符合下表的规定。在此应特别注意接头截面积占总截面面积百分率的检查，应正确理解是在搭接长度段内的接头，而不是指单纯的同一截面内的接头。接头长度区段内受力钢筋接头面积的最大百分率接头形式接头面积最大百分率（%）受拉区受压区主钢筋绑扎接头2550主钢筋焊接接头50不限制注：a、焊接接头长度区段内是指35d长度范围内，但不得小于50cm，绑扎接头长度区段是指1.3倍搭接长度（d为钢筋直径）。B、在同一根钢筋上应尽量少设接头。C、装配式构件连接处的受力钢筋焊接接头，可不受此限制d、绑扎接头中钢筋的横向净距不应小于钢筋直且不应小于25mm；（3）接头位置离钢筋弯曲处的距离不应小于10d。不宜在构件最大弯矩位置做接头。3、接头焊接质量检查（1）钢筋电弧焊所采用的焊条，其性能应符合低碳钢和低合金钢电焊第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页条标准的有关规定，其牌号应符合设计要求，设计未做规定时，参照规范的规定使用。（2）操作电焊工应经过岗位培训，具有岗位操作合格证。上岗前应检查电焊工的焊接试件，试验合格后方可上岗操作。（3）施焊场地应有适当的防风雨雪严寒的措施。环境在5～-20℃施焊时，应采取技术措施，低于-20℃不得施焊。（4）电弧焊接头上不允许有裂缝或焊瘤，用小锤锤击时，声音清晰如同未焊接一样。４、钢筋笼入模后的检查钢筋笼入模后，必须检查主筋是否符合设计数量，绑扎接头是否符合要求，弯起钢筋的起弯位置是否正确，角度是否与图纸相符，支架垫块是否合格牢固，保护层的厚度是否有保证，钢筋骨架绑扎是否牢固，能否抵御浇筑和振捣时不致变形、移位。检查预埋件是否遗漏。二、混凝土工程１、检查混凝土的支架和模板（1）整个工作架应有足够的强度、刚度和稳定性。必要时承包人应向监理工程师报送一份工作架的计算书，详细说明所有的设计假定，以及应力、变形、稳定性方面的详细分析，包括最终结构的预拱度或标高。未经监理工程师批准，工作架不允许支撑在除基脚以外的任何结构部位上。（2）检查现场浇筑或预制构件用的模板时，要首先检查材料的质量。制成的模板应尺寸准确，有足够的强度和刚度，以保证在混凝土浇筑过程第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页中模板牢固且无明显变形，在受到打击或拆除时不致损坏混凝土。所有模板接缝布置合理美观，且应严密不漏浆。在浇筑混凝土前，应检查模板是否已清扫干净。模板上粘附的旧混凝土是否已全部清除掉。监理工程师在未浇筑混凝土以前应检查钢筋入模和模板尺寸位置。２、钢筋入模钢筋绑扎结束后，应注意检查钢筋有无遗漏，垫块是否垫好，钢筋骨架支撑是否支撑牢固，钢筋表面是否洁净，有无粘染油脂或脱模油...
