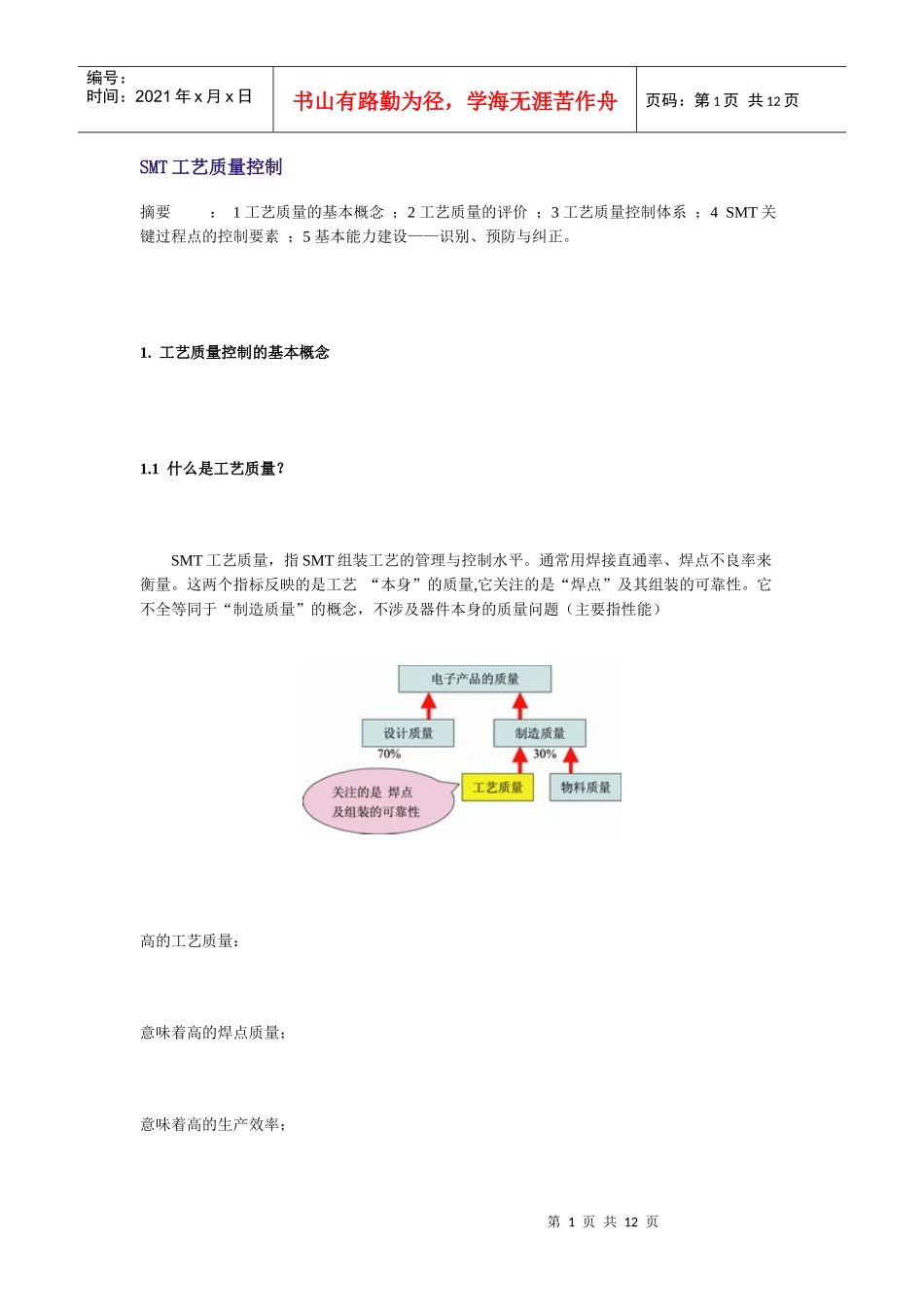

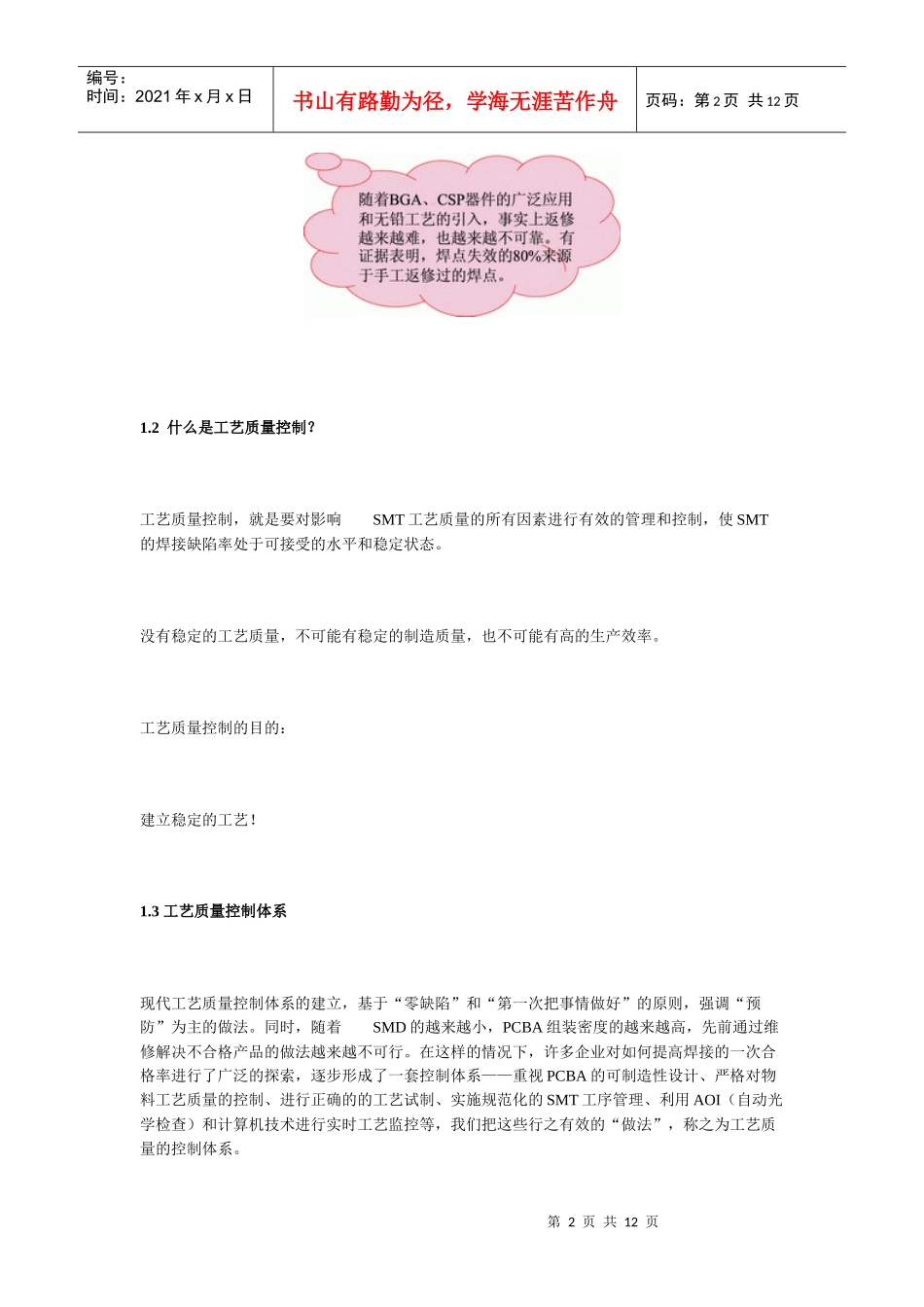

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页SMT工艺质量控制摘要：1工艺质量的基本概念；2工艺质量的评价；3工艺质量控制体系；4SMT关键过程点的控制要素；5基本能力建设——识别、预防与纠正。1.工艺质量控制的基本概念1.1什么是工艺质量？SMT工艺质量，指SMT组装工艺的管理与控制水平。通常用焊接直通率、焊点不良率来衡量。这两个指标反映的是工艺“本身”的质量,它关注的是“焊点”及其组装的可靠性。它不全等同于“制造质量”的概念，不涉及器件本身的质量问题（主要指性能）高的工艺质量：意味着高的焊点质量；意味着高的生产效率；第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1.2什么是工艺质量控制？工艺质量控制，就是要对影响SMT工艺质量的所有因素进行有效的管理和控制，使SMT的焊接缺陷率处于可接受的水平和稳定状态。没有稳定的工艺质量，不可能有稳定的制造质量，也不可能有高的生产效率。工艺质量控制的目的：建立稳定的工艺！1.3工艺质量控制体系现代工艺质量控制体系的建立，基于“零缺陷”和“第一次把事情做好”的原则，强调“预防”为主的做法。同时，随着SMD的越来越小，PCBA组装密度的越来越高，先前通过维修解决不合格产品的做法越来越不可行。在这样的情况下，许多企业对如何提高焊接的一次合格率进行了广泛的探索，逐步形成了一套控制体系——重视PCBA的可制造性设计、严格对物料工艺质量的控制、进行正确的的工艺试制、实施规范化的SMT工序管理、利用AOI（自动光学检查）和计算机技术进行实时工艺监控等，我们把这些行之有效的“做法”，称之为工艺质量的控制体系。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页2.工艺质量的评价1)直通率直通率，也称首次通过率（FirstTimeYield），指在某个时间段首次通过生产线的PCBA合格率，用百分比表示。YFT=（通过检查的PCBA数/检查的PCBA总数）×100直通率是以测试结果进行统计的一个指标，反映了来料、工艺的综合质量。它是一个以时间段为单位、以不合格产品为缺陷单位统计的一个数据。需要注意的是在同一工艺条件下，不同密度和大下的板其直通率相差很大。也就是直通率与板上安装的元件多少、封装的工艺性有很大关系，元件越多，直通率越低。2)焊点不良率焊点不良率，一般用百万焊点中的不良焊点数表示，单位PPM。PPM=（∑dt/∑Ot）×106第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页∑ds为焊点缺陷数∑Ot为总焊点数焊点不良率，是针对不符合要求的焊点进行统计的一个指标，反映了SMT工艺的结果质量。相对于组装DPMO而言，它不需要对印刷、贴片工序进行缺陷统计和再流焊接后对焊点缺陷原因进行甄别，比较简单，易于操作。但另一方面，它不能完全反映组装全过程各工序的控制水平，不能从过程数据中提取到各工序的DPMO数据，不利于过程的改进。3)综合制造指标综合制造指标，一般用制造过程每百万机会缺陷数表示。根据IPC-7912的定义的理解，SMT组装DPMO可以用下式表示：DPMO=[（∑ds+∑dp+∑dt）/（∑Os+∑Op+∑Ot）]×106其中：∑ds为焊膏印刷缺陷数（以印刷缺陷的板数计）∑dp为贴片缺陷数（以贴装缺陷的元件数计）∑dt为焊点缺陷数（以焊点缺陷数计）第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页∑Os为焊膏印刷缺陷机会数（以印刷板数计）∑Op为贴片机会数（以贴装元件数计）∑Ot为焊点机会数（以焊点数计）此计算公式，将SMT组装作为一个过程进行评价，数据的处理比较烦琐，需要收集SMT的各工序的工艺缺陷数据，并按照不重复统计的原则进行计算。所谓不重复统计的原则，就是如果属于印刷缺陷，不计入贴片、焊接缺陷，如果属于贴片缺陷，不计入焊接缺陷。DPMO能够真实地反映工艺的控制水平。3.工艺质量控制体系构成第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页4.SMT工序控制5.工序控制基础5.1...
