NCE-2100系列安装式数字网络电能质量监测仪表使用说明书VIP免费

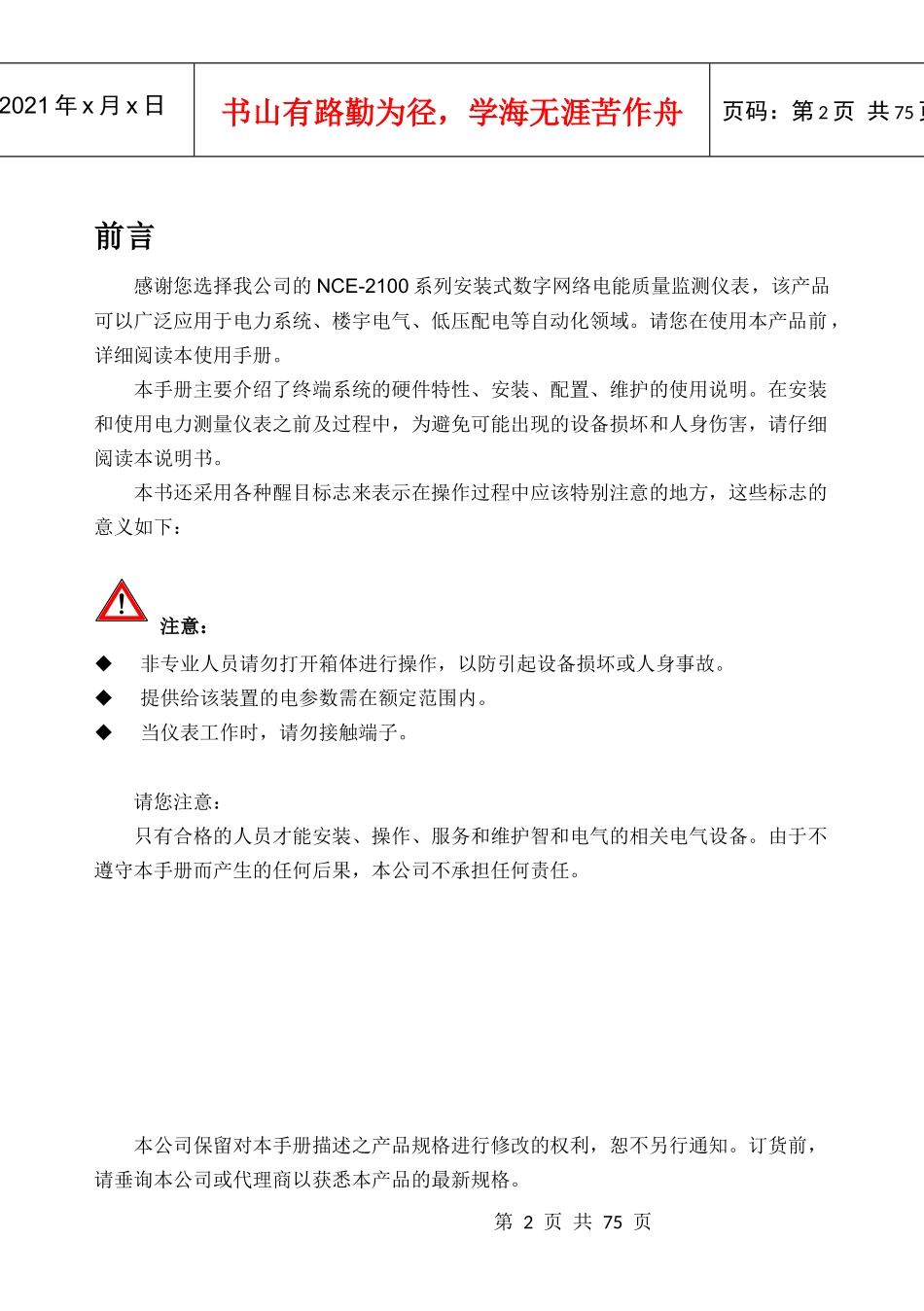

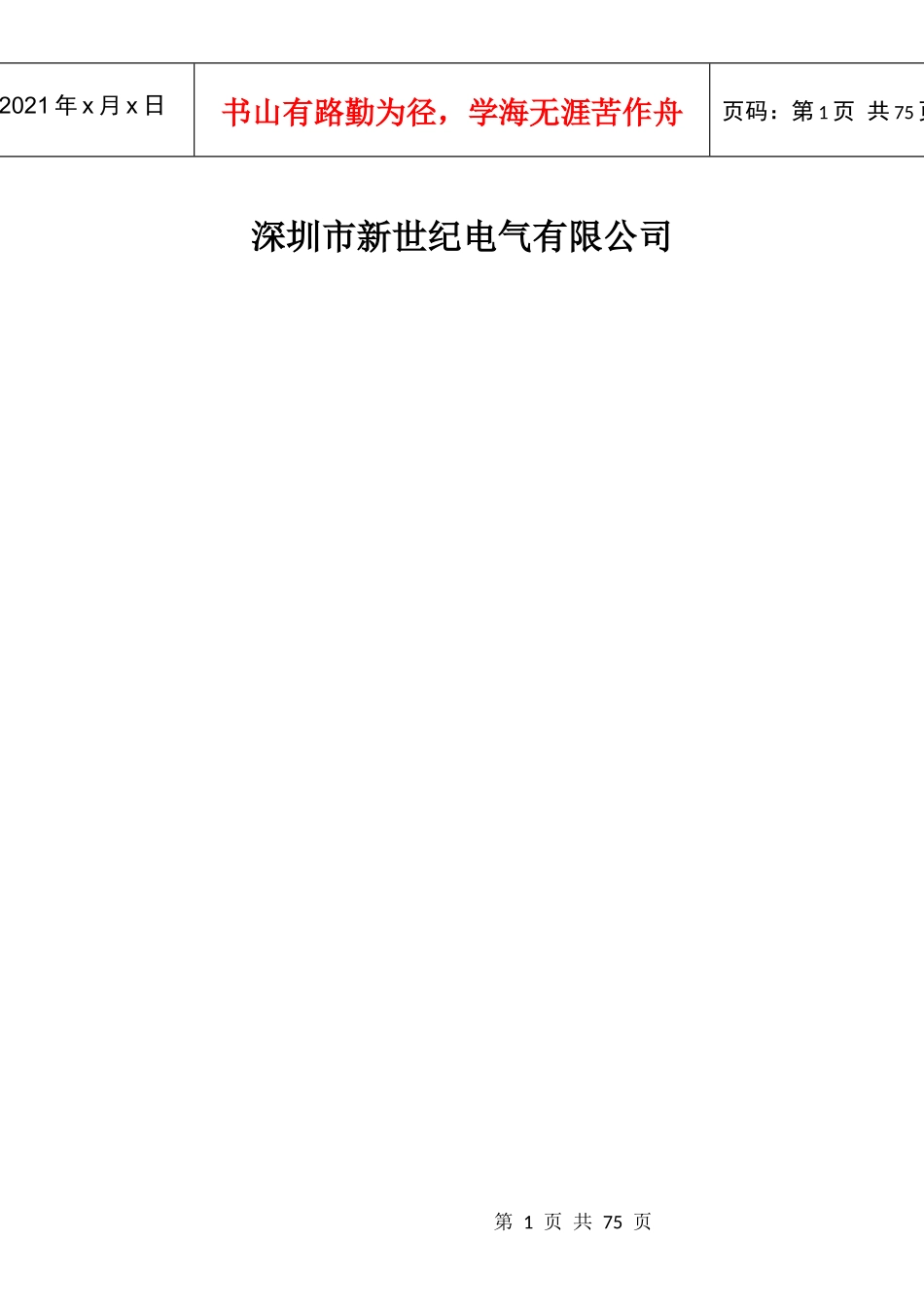

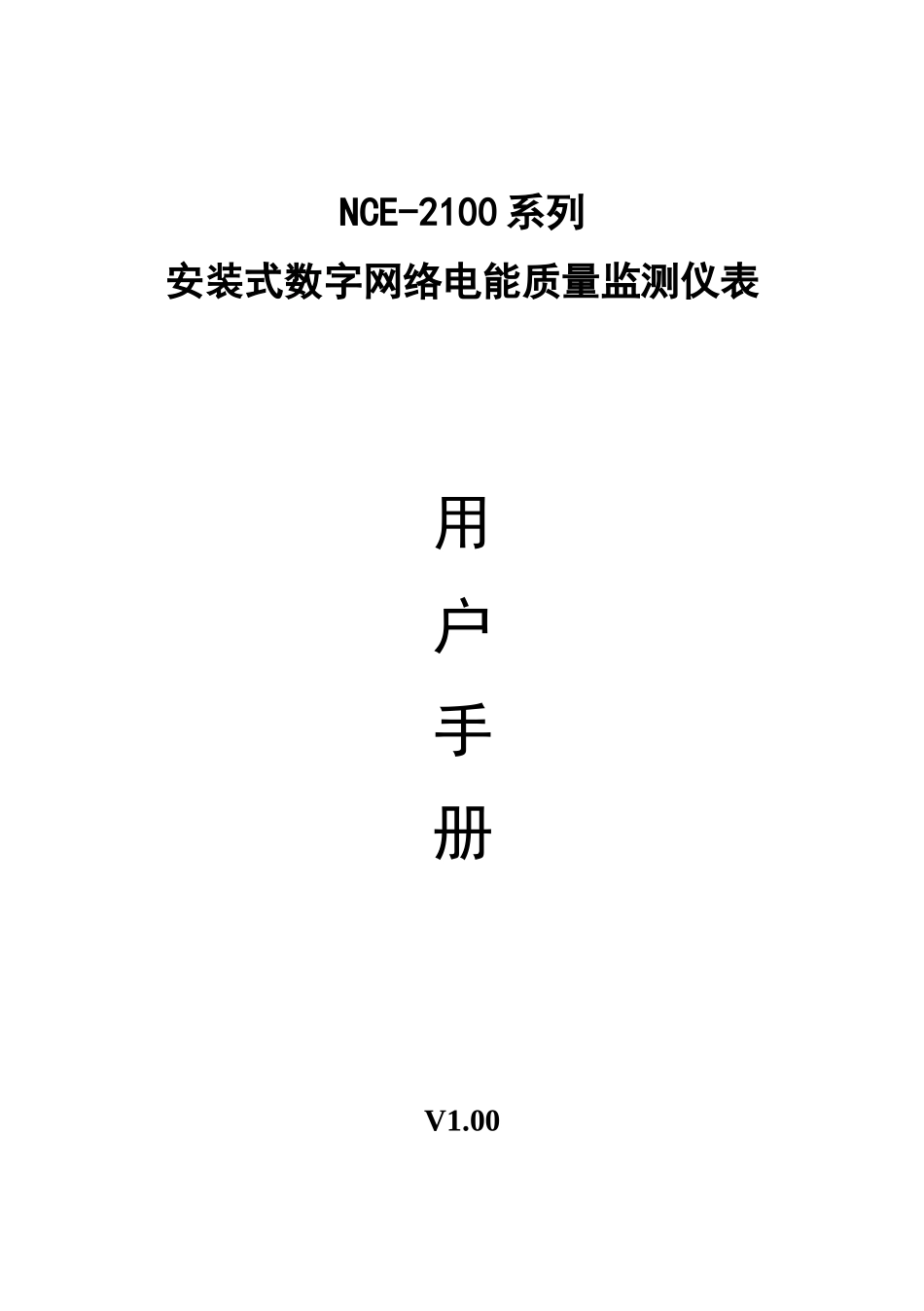

NCE-2100系列安装式数字网络电能质量监测仪表用户手册V1.00第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页深圳市新世纪电气有限公司第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页前言感谢您选择我公司的NCE-2100系列安装式数字网络电能质量监测仪表，该产品可以广泛应用于电力系统、楼宇电气、低压配电等自动化领域。请您在使用本产品前，详细阅读本使用手册。本手册主要介绍了终端系统的硬件特性、安装、配置、维护的使用说明。在安装和使用电力测量仪表之前及过程中，为避免可能出现的设备损坏和人身伤害，请仔细阅读本说明书。本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：注意：非专业人员请勿打开箱体进行操作，以防引起设备损坏或人身事故。提供给该装置的电参数需在额定范围内。当仪表工作时，请勿接触端子。请您注意：只有合格的人员才能安装、操作、服务和维护智和电气的相关电气设备。由于不遵守本手册而产生的任何后果，本公司不承担任何责任。本公司保留对本手册描述之产品规格进行修改的权利，恕不另行通知。订货前，请垂询本公司或代理商以获悉本产品的最新规格。第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页目录一、产品介绍...............................................................................................-3-引用标准...............................................................................................-3-产品概述...............................................................................................-3-技术参数...............................................................................................-5-二、安装及接线...........................................................................................-6-产品外观及尺寸...................................................................................-6-开孔尺寸...............................................................................................-6-端子图...................................................................................................-7-三相系统的接线方法...........................................................................-8-通讯接线.............................................................................................-14-三、显示操作.............................................................................................-15-测量数据显示的操作.........................................................................-17-设置操作.............................................................................................-32-四、通讯.................................................................................................-43-物理层.................................................................................................-43-MODBUS-RTU通讯协议..................................................................-43-通讯应用举例说明.............................................................................-45-通讯地址表.........................................................................................-50-第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页一、产品介绍引用标准引用国家标准:GB/T17883-19990.2S级和0.5S级静止式交流有功电度表GB/T17882-19992级和3级静止式交流无功电度表GB/T15284-2002多费率电能表特殊要求DL/T614-1997多功能电能表GB/T13850-1998交流电量转换为模拟量或数字信号的电测量变...
