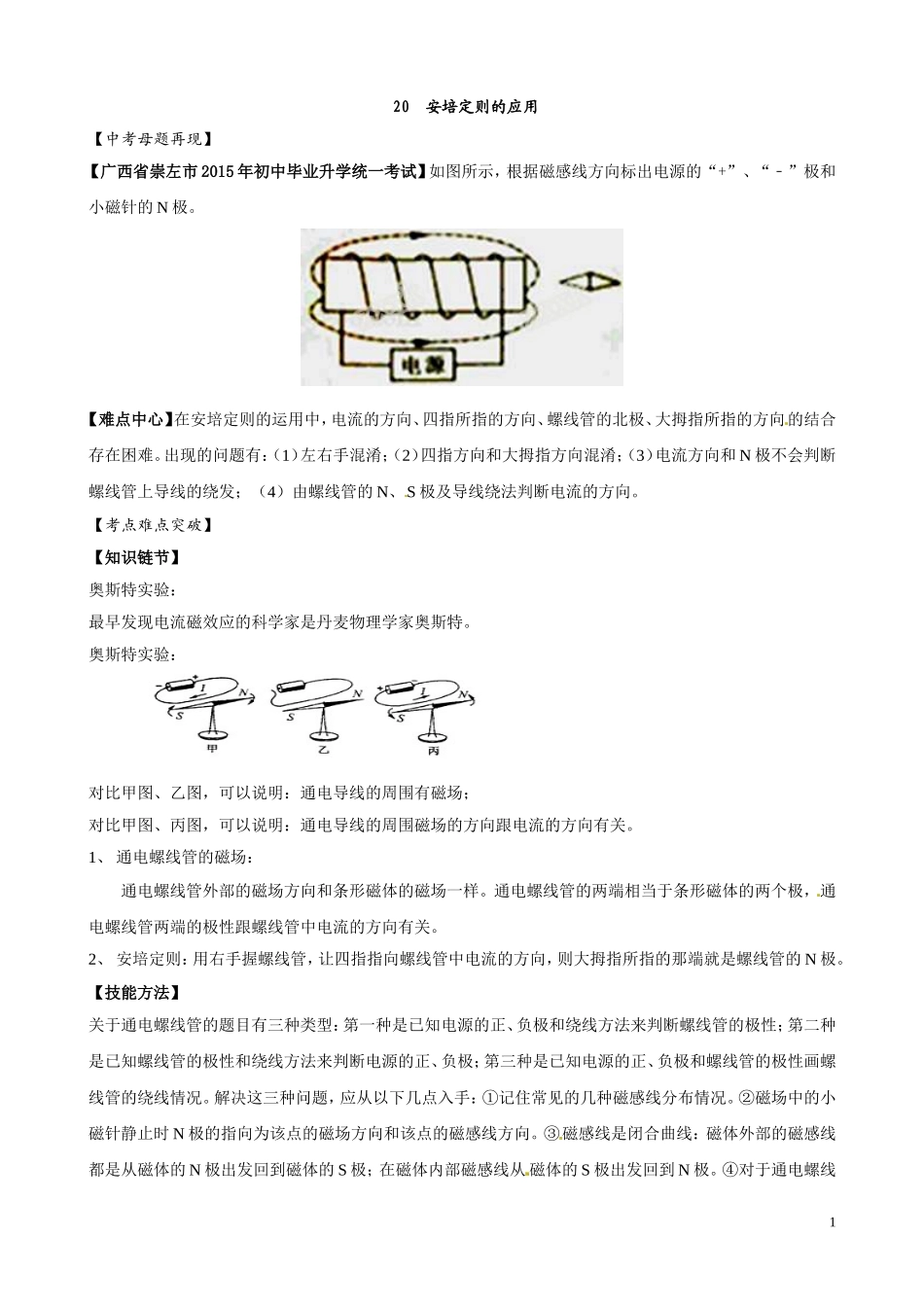

20 安培定则的应用【中考母题再现】【广西省崇左市 2015 年初中毕业升学统一考试】如图所示，根据磁感线方向标出电源的“+”、“﹣”极和小磁针的 N 极
【难点中心】在安培定则的运用中，电流的方向、四指所指的方向、螺线管的北极、大拇指所指的方向的结合存在困难
出现的问题有：（1）左右手混淆；（2）四指方向和大拇指方向混淆；（3）电流方向和 N 极不会判断螺线管上导线的绕发；（4）由螺线管的 N、S 极及导线绕法判断电流的方向
【考点难点突破】【知识链节】奥斯特实验：最早发现电流磁效应的科学家是丹麦物理学家奥斯特
奥斯特实验： 对比甲图、乙图，可以说明：通电导线的周围有磁场；对比甲图、丙图，可以说明：通电导线的周围磁场的方向跟电流的方向有关
1、 通电螺线管的磁场：通电螺线管外部的磁场方向和条形磁体的磁场一样
通电螺线管的两端相当于条形磁体的两个极，通电螺线管两端的极性跟螺线管中电流的方向有关
2、 安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的 N 极
【技能方法】关于通电螺线管的题目有三种类型：第一种是已知电源的正、负极和绕线方法来判断螺线管的极性；第二种是已知螺线管的极性和绕线方法来判断电源的正、负极；第三种是已知电源的正、负极和螺线管的极性画螺线管的绕线情况
解决这三种问题，应从以下几点入手：①记住常见的几种磁感线分布情况
②磁场中的小磁针静止时 N 极的指向为该点的磁场方向和该点的磁感线方向
③磁感线是闭合曲线：磁体外部的磁感线都是从磁体的 N 极出发回到磁体的 S 极；在磁体内部磁感线从 磁体的 S 极出发回到 N 极

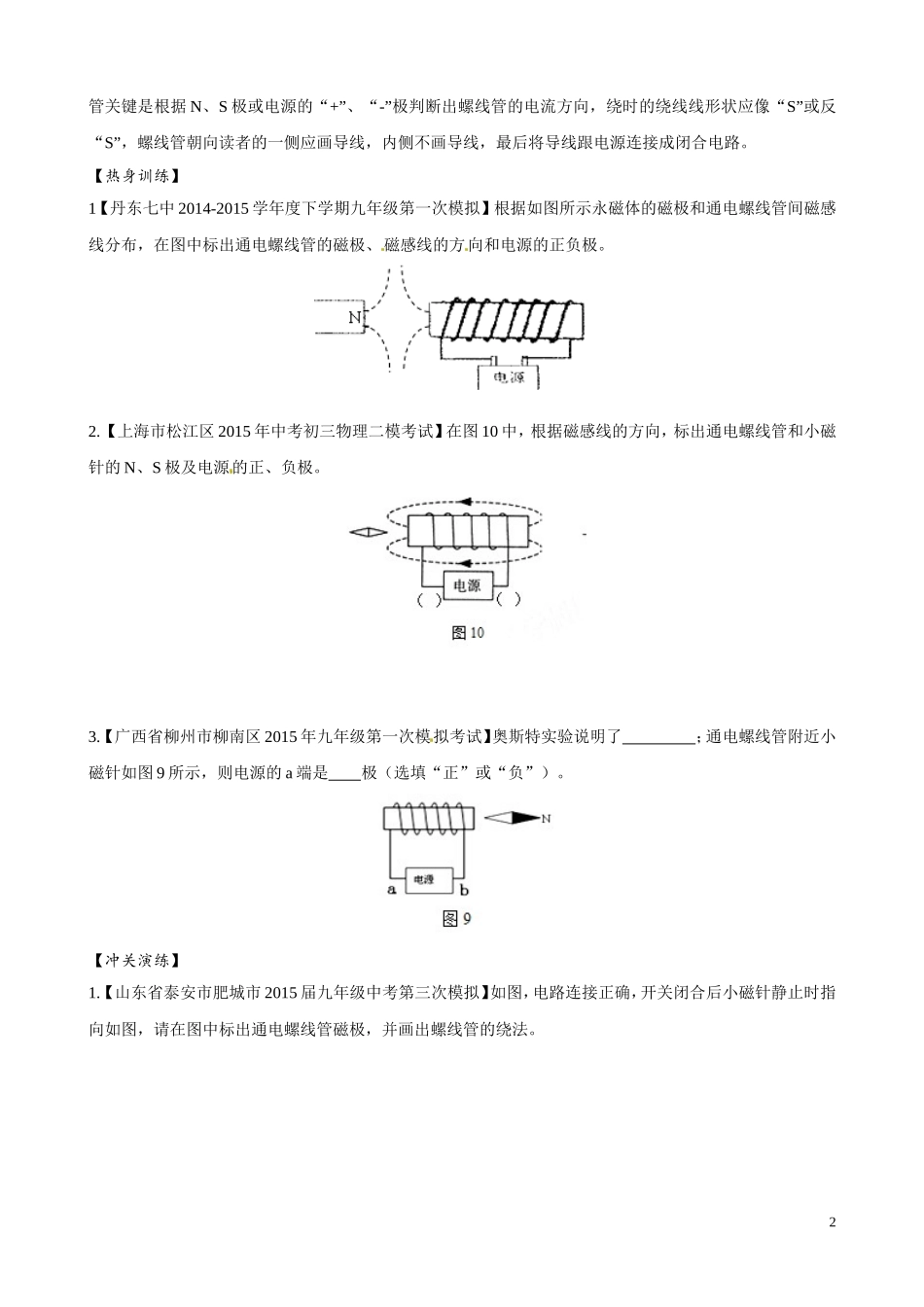

④对于通电螺线1第 13 题图管关键是根据 N、S 极或电源的“+”、“-”极判断出螺线管的电流方向，绕时的绕线线形状应像“S”或反“S”，螺线管朝向读者的一侧应画导线，内侧不画导线，最后将导线跟电源连接成
