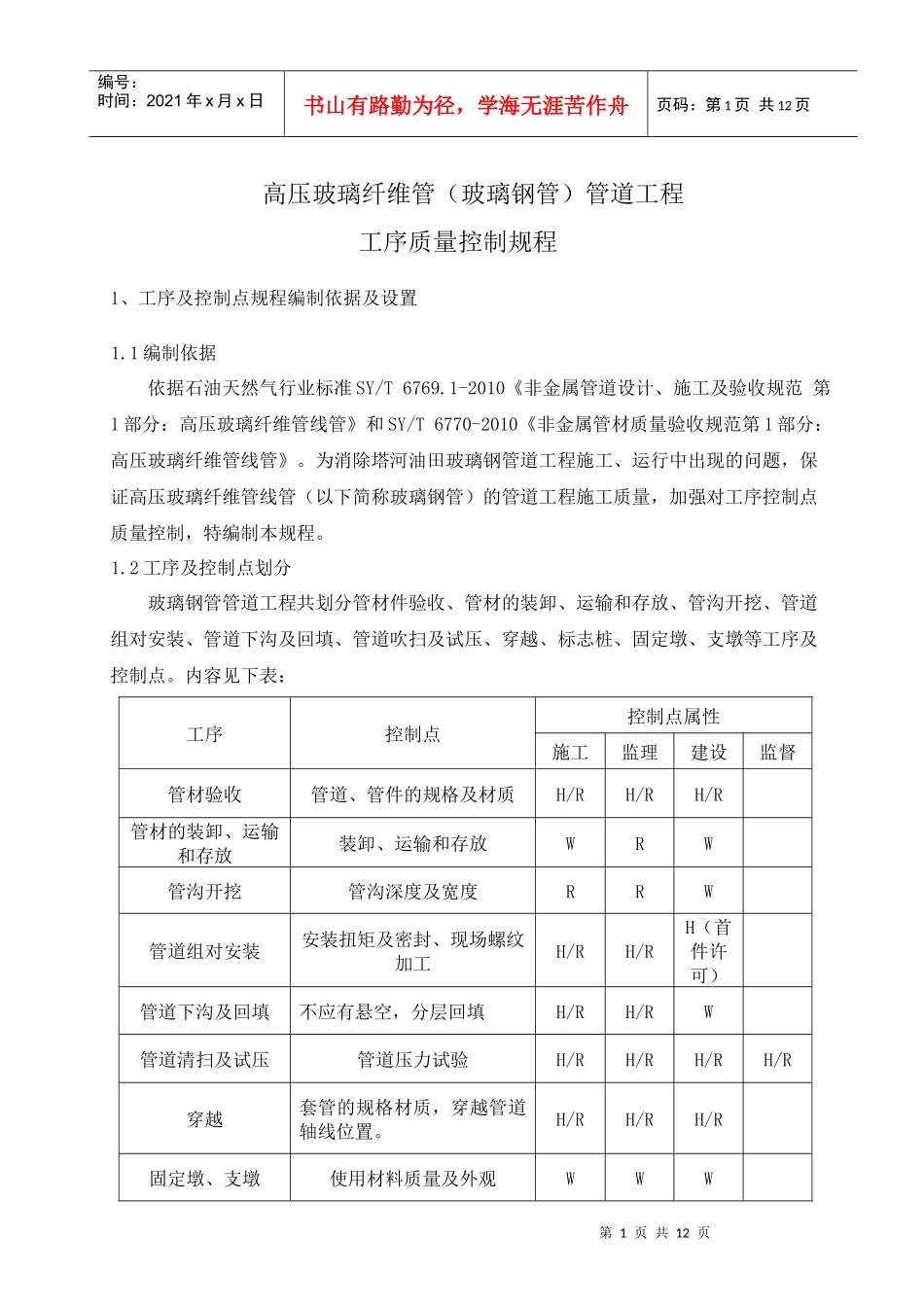

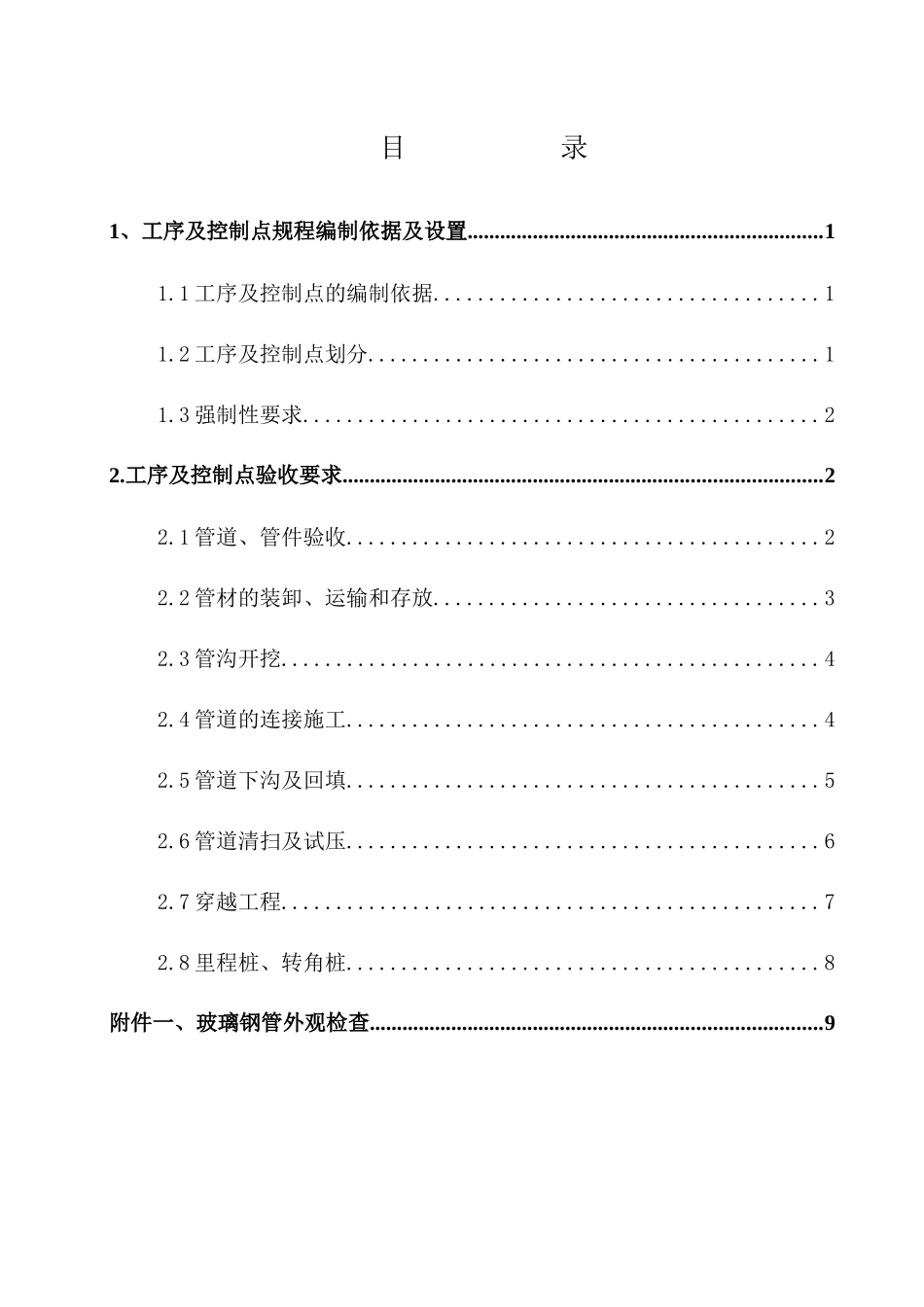

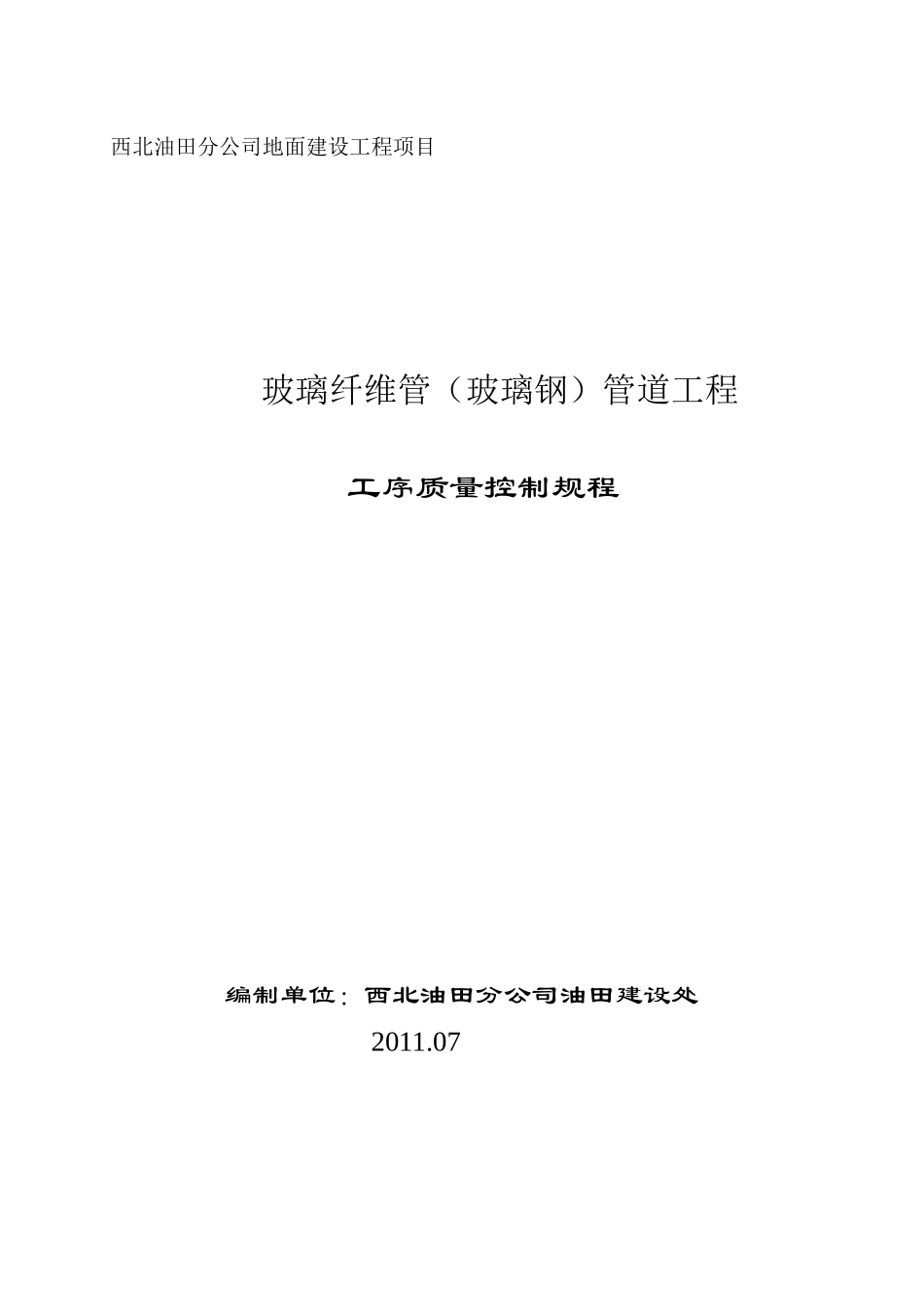

西北油田分公司地面建设工程项目玻璃纤维管(玻璃钢)管道工程工序质量控制规程编制单位:西北油田分公司油田建设处2011.07目录1、工序及控制点规程编制依据及设置.................................................................11.1工序及控制点的编制依据...................................11.2工序及控制点划分.........................................11.3强制性要求...............................................22.工序及控制点验收要求........................................................................................22.1管道、管件验收...........................................22.2管材的装卸、运输和存放...................................32.3管沟开挖.................................................42.4管道的连接施工...........................................42.5管道下沟及回填...........................................52.6管道清扫及试压...........................................62.7穿越工程.................................................72.8里程桩、转角桩...........................................8附件一、玻璃钢管外观检查...................................................................................9第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页高压玻璃纤维管(玻璃钢管)管道工程工序质量控制规程1、工序及控制点规程编制依据及设置1.1编制依据依据石油天然气行业标准SY/T6769.1-2010《非金属管道设计、施工及验收规范第1部分:高压玻璃纤维管线管》和SY/T6770-2010《非金属管材质量验收规范第1部分:高压玻璃纤维管线管》。为消除塔河油田玻璃钢管道工程施工、运行中出现的问题,保证高压玻璃纤维管线管(以下简称玻璃钢管)的管道工程施工质量,加强对工序控制点质量控制,特编制本规程。1.2工序及控制点划分玻璃钢管管道工程共划分管材件验收、管材的装卸、运输和存放、管沟开挖、管道组对安装、管道下沟及回填、管道吹扫及试压、穿越、标志桩、固定墩、支墩等工序及控制点。内容见下表:工序控制点控制点属性施工监理建设监督管材验收管道、管件的规格及材质H/RH/RH/R管材的装卸、运输和存放装卸、运输和存放WRW管沟开挖管沟深度及宽度RRW管道组对安装安装扭矩及密封、现场螺纹加工H/RH/RH(首件许可)管道下沟及回填不应有悬空,分层回填H/RH/RW管道清扫及试压管道压力试验H/RH/RH/RH/R穿越套管的规格材质,穿越管道轴线位置。H/RH/RH/R固定墩、支墩使用材料质量及外观WWW第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页里程桩、转角桩外观及位置WWW注:W-目击点:工序施工前通知相关方,未经相关方通知,可继续施工下道工序;H-停检点:非经各相关检验方书面通知,不得进行下道工序;R-审查点:施工完毕,必须提交书面资料报相关方审查。1.3强制性要求:主要针对压力等级为3.5-25MPa高压玻璃钢管,3.5MPa以下压力等级按设计要求或参照执行。1.3.1玻璃钢管道工程设计和施工应执行SY/T6769-2010《非金属管道设计、施工及验收规范》的要求。1.3.2工程采用的玻璃钢材料及粘接材料应符合设计文件要求和SY/T6770-2010《非金属管材质量验收规范》的要求,并具有材质证明书或复验报告。1.3.3转换接头钢管侧靠近接头处设置固定支座,阀门应单独支撑;固定支座应在管道、阀门安装前建成,并对外表面进行防腐处理。1.3.4玻璃钢管道直管段是否加设止推座等稳管设施由设计确定;管道上有弯头、三通和异径接头处,均应设置止推座;并对其外表面进行防腐处理。1.3.5玻璃钢管之间的连接应采用螺纹连接;当螺纹连接用于玻璃钢与钢管的连接时,应采用钢转换接头。法兰连接可用于玻璃钢管与阀门或钢管的连接。1.3.6玻璃钢管道组对前,应按设计文件要求及验收规范的要求,编制玻璃钢管道组对工艺规程。1.3.7为了验证玻璃钢管道组对工艺规程是否符合设计和规范要求,管道连接组对前,管道和管件按2组(每...
