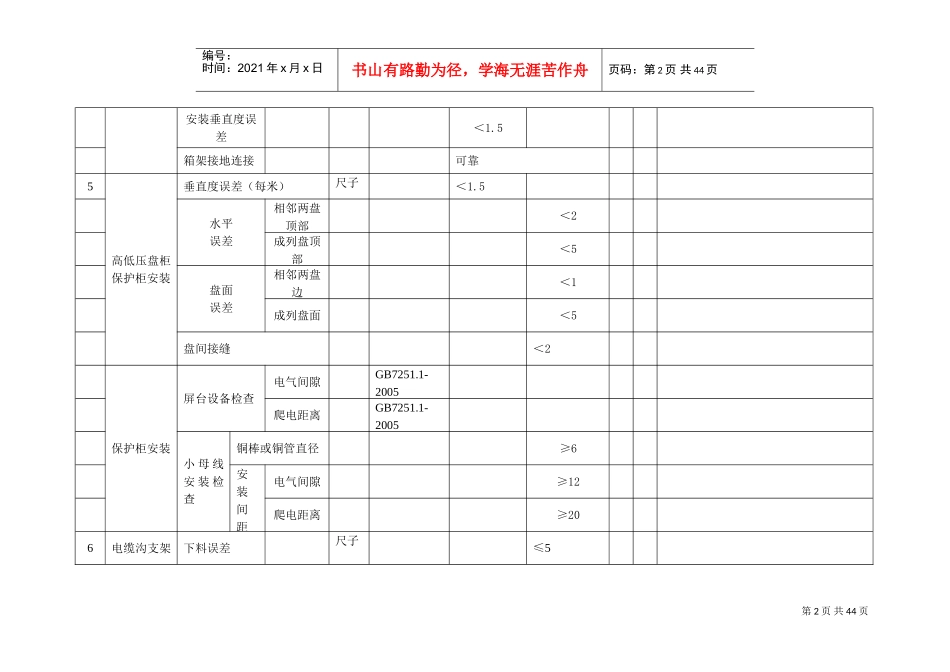

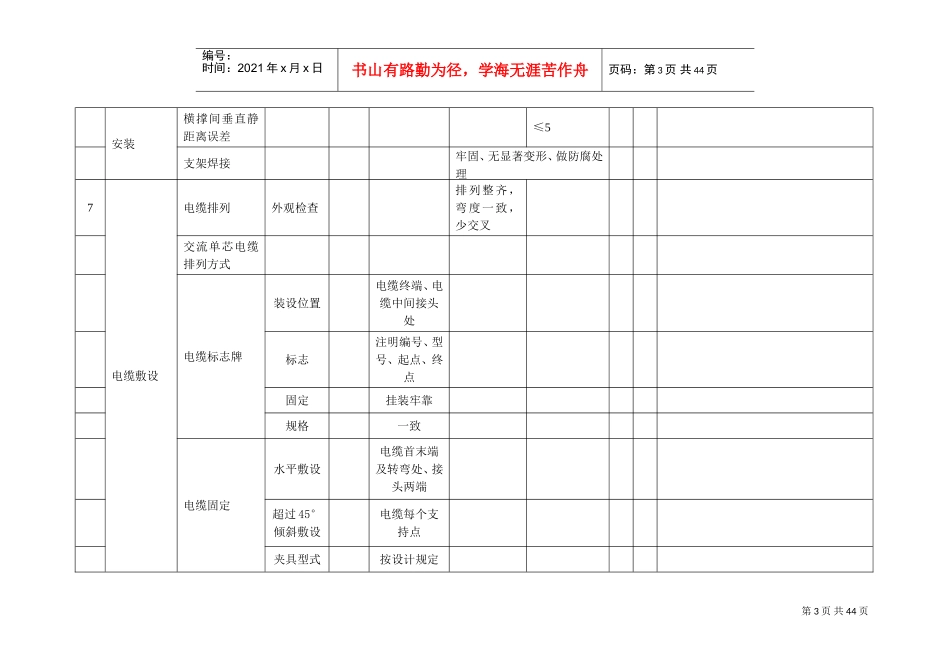

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页光伏电站质量检查细则（电气）检查内容逆变器基础型钢安装序号检查项对比考核方法设计值(mm)允许偏差(mm/m)允许偏差（全长）是否备注1逆变器基础型钢安装不直度尺子〈1〈32水平度尺子〈1〈33位置误差及不平行度尺子/〈34盘柜、汇流箱、控制箱、配电箱基础安装不直度尺子＜1＜5水平度＜1＜5位置误差及不平行度/＜5基础接地点数≥2(点)接地连接牢固，导通良好盘柜、汇流箱、控制箱、配电箱安装落地箱底座高出地面尺寸/按设计规定（无设计规定时宜为10mm）悬挂箱中心至地面高度/按设计规定，一般为1.2～1.5m第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页安装垂直度误差＜1.5箱架接地连接可靠5高低压盘柜保护柜安装垂直度误差（每米）尺子＜1.5水平误差相邻两盘顶部＜2成列盘顶部＜5盘面误差相邻两盘边＜1成列盘面＜5盘间接缝＜2保护柜安装屏台设备检查电气间隙GB7251.1-2005爬电距离GB7251.1-2005小母线安装检查铜棒或铜管直径≥6安装间距电气间隙≥12爬电距离≥206电缆沟支架下料误差尺子≤5第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页安装横撑间垂直静距离误差≤5支架焊接牢固、无显著变形、做防腐处理7电缆敷设电缆排列外观检查排列整齐，弯度一致，少交叉交流单芯电缆排列方式电缆标志牌装设位置电缆终端、电缆中间接头处标志注明编号、型号、起点、终点固定挂装牢靠规格一致电缆固定水平敷设电缆首末端及转弯处、接头两端超过45°倾斜敷设电缆每个支持点夹具型式按设计规定第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页交流单芯电缆固定夹具夹具无铁件构成的闭合磁路裸铅（铝）套电缆固定处保护软衬垫齐全、可靠电缆固定强度牢靠8控制电缆接线电缆排列盘下入口处电缆排列整齐，少交叉电缆上盘时弯度一致铠装剥切位置在盘下侧，一致盘内配线绝缘等级耐压≥500V盘内配线截面积电流回路≥2.5mm2信号、电压回路≥1.5mm2弱电回路在满足载流量和电压降以及第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页接线每个接线端子并接≤2根接地检查二次回路设有专用螺栓屏蔽电缆屏蔽层按设计要求可靠接地裸露部分对地距离≥10裸露部分表面漏电距离≥129动力电缆接线制作工艺≤10接地线接地线规格电缆截面积接地线截面积≤16同线芯截面积16≤线芯≤12016≥15025电缆穿过零序CT接地点在CT以下时直接接地；接地点在CT以上时穿过接地线焊接牢固、可靠单芯电缆金属层接地一端接地第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页电缆芯线外观检查无损伤芯线绝缘包扎长度统一、规范1电缆管配制及敷设制作每根电缆管的弯头数一般弯头≤3直角弯头≤2弯曲半径与所穿电缆弯曲半径匹配电缆管弯扁度≤1／10电缆管外径检查电缆管内径按设计规定，且≥1.5倍电缆外径管内畅通检查光滑，无积水、杂物明敷单管敷设排管敷设管口高度弯曲弧度引至设备的管口位置便于电缆与设备连接，并不妨碍设备拆装和进出直埋直埋管距地面深度（混凝土内除外）≥700伸出建筑物散水坡的长度≥250伸出道路路基长度≥2第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页伸出地面的排管外观检查排列整齐，高度一致引入建筑物和建筑物内的埋置深度（混凝土内除外）300～500电缆管道与其他管道、道路、建筑物之间平行和交叉时的净距按GB50168-1992表5.4.3规定电缆防火及阻燃盘柜孔洞封堵耐火衬板安装牢固防火堵料密实，无缝隙穿墙（楼板）孔洞封堵防火包填实，无缝隙防火堵料密实，不透光亮防火隔板安装牢固，不透光亮阻火隔墙安装阻火隔墙位置按设计规定防火包填实，无缝隙防火堵料密实，无缝隙第8页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页其他防火涂料或阻火包带使用电力电缆接头两侧或相邻电缆2～3长区段阻火隔墙两侧电缆防火涂料涂刷按材料使用说明涂刷防火...
