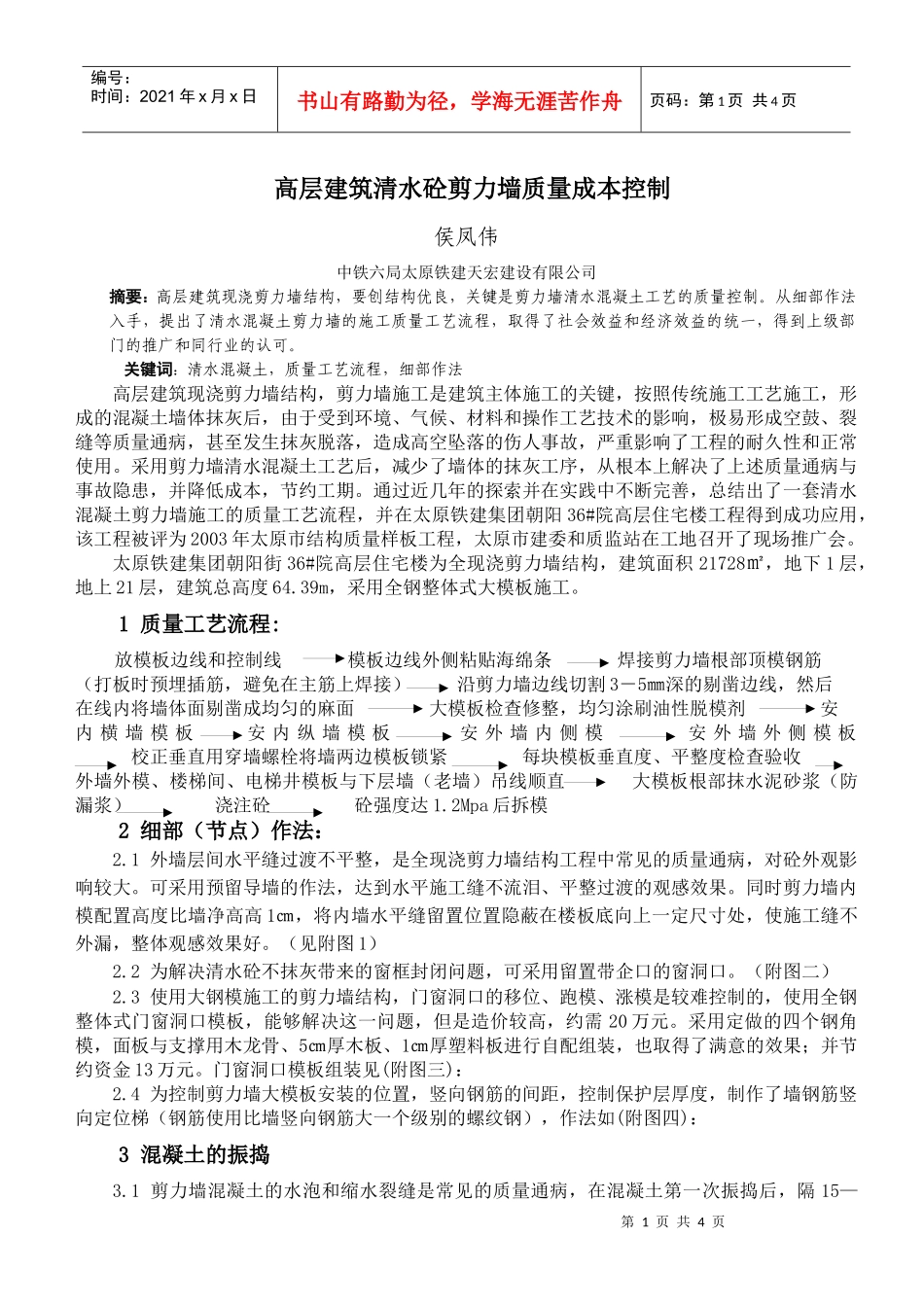

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页高层建筑清水砼剪力墙质量成本控制侯凤伟中铁六局太原铁建天宏建设有限公司摘要：高层建筑现浇剪力墙结构，要创结构优良，关键是剪力墙清水混凝土工艺的质量控制。从细部作法入手，提出了清水混凝土剪力墙的施工质量工艺流程，取得了社会效益和经济效益的统一，得到上级部门的推广和同行业的认可。关键词：清水混凝土，质量工艺流程，细部作法高层建筑现浇剪力墙结构，剪力墙施工是建筑主体施工的关键，按照传统施工工艺施工，形成的混凝土墙体抹灰后，由于受到环境、气候、材料和操作工艺技术的影响，极易形成空鼓、裂缝等质量通病，甚至发生抹灰脱落，造成高空坠落的伤人事故，严重影响了工程的耐久性和正常使用。采用剪力墙清水混凝土工艺后，减少了墙体的抹灰工序，从根本上解决了上述质量通病与事故隐患，并降低成本，节约工期。通过近几年的探索并在实践中不断完善，总结出了一套清水混凝土剪力墙施工的质量工艺流程，并在太原铁建集团朝阳36#院高层住宅楼工程得到成功应用，该工程被评为2003年太原市结构质量样板工程，太原市建委和质监站在工地召开了现场推广会。太原铁建集团朝阳街36#院高层住宅楼为全现浇剪力墙结构，建筑面积21728㎡，地下1层，地上21层，建筑总高度64.39m，采用全钢整体式大模板施工。1质量工艺流程:放模板边线和控制线模板边线外侧粘贴海绵条焊接剪力墙根部顶模钢筋（打板时预埋插筋，避免在主筋上焊接）沿剪力墙边线切割3－5㎜深的剔凿边线，然后在线内将墙体面剔凿成均匀的麻面大模板检查修整，均匀涂刷油性脱模剂安内横墙模板安内纵墙模板安外墙内侧模安外墙外侧模板校正垂直用穿墙螺栓将墙两边模板锁紧每块模板垂直度、平整度检查验收外墙外模、楼梯间、电梯井模板与下层墙（老墙）吊线顺直大模板根部抹水泥砂浆（防漏浆）浇注砼砼强度达1.2Mpa后拆模2细部（节点）作法：2.1外墙层间水平缝过渡不平整，是全现浇剪力墙结构工程中常见的质量通病，对砼外观影响较大。可采用预留导墙的作法，达到水平施工缝不流泪、平整过渡的观感效果。同时剪力墙内模配置高度比墙净高高1㎝，将内墙水平缝留置位置隐蔽在楼板底向上一定尺寸处，使施工缝不外漏，整体观感效果好。（见附图1）2.2为解决清水砼不抹灰带来的窗框封闭问题，可采用留置带企口的窗洞口。（附图二）2.3使用大钢模施工的剪力墙结构，门窗洞口的移位、跑模、涨模是较难控制的，使用全钢整体式门窗洞口模板，能够解决这一问题，但是造价较高，约需20万元。采用定做的四个钢角模，面板与支撑用木龙骨、5㎝厚木板、1㎝厚塑料板进行自配组装，也取得了满意的效果；并节约资金13万元。门窗洞口模板组装见(附图三)：2.4为控制剪力墙大模板安装的位置，竖向钢筋的间距，控制保护层厚度，制作了墙钢筋竖向定位梯（钢筋使用比墙竖向钢筋大一个级别的螺纹钢），作法如(附图四)：3混凝土的振捣3.1剪力墙混凝土的水泡和缩水裂缝是常见的质量通病，在混凝土第一次振捣后，隔15—第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页20分钟进行第二次复振，提高了混凝土的密度，有效地克服了上述质量通病。3.2高层建筑结构剪力墙预留洞大，预埋件多，钢筋密而粗，因此极易造成混凝土表面蜂窝、露筋、甚至空洞现象的发生。为此，可在大模板上述位置钻直径4㎜的观察孔，当观察孔内有浆冒出时，就证明该部位混凝土已振捣密实。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页4成品保护4.1拆除大模板时，要严格按程序进行，禁止用大锤敲击，防止混凝土墙面及门窗洞口等处出现裂纹；大模板拆除吊运要有专人负责，要平稳、准确，严禁碰撞混凝土墙体，特别是阳角部位。4.2人行通道处的墙体阳角，拆模后，及时用竹胶板做护角，进行保护。4.3不得任意改动大模板的连接件及螺栓，当大模板发生变形时，及时请厂家或专业人员维修，以保证大模板外型尺寸准确，角模方正。4.4混凝土浇注振捣至最后完工时，要保证甩出钢筋的位置正确，派专人检查，...
