24风机安装工程施工强制性条文执行记录表(质量)VIP免费

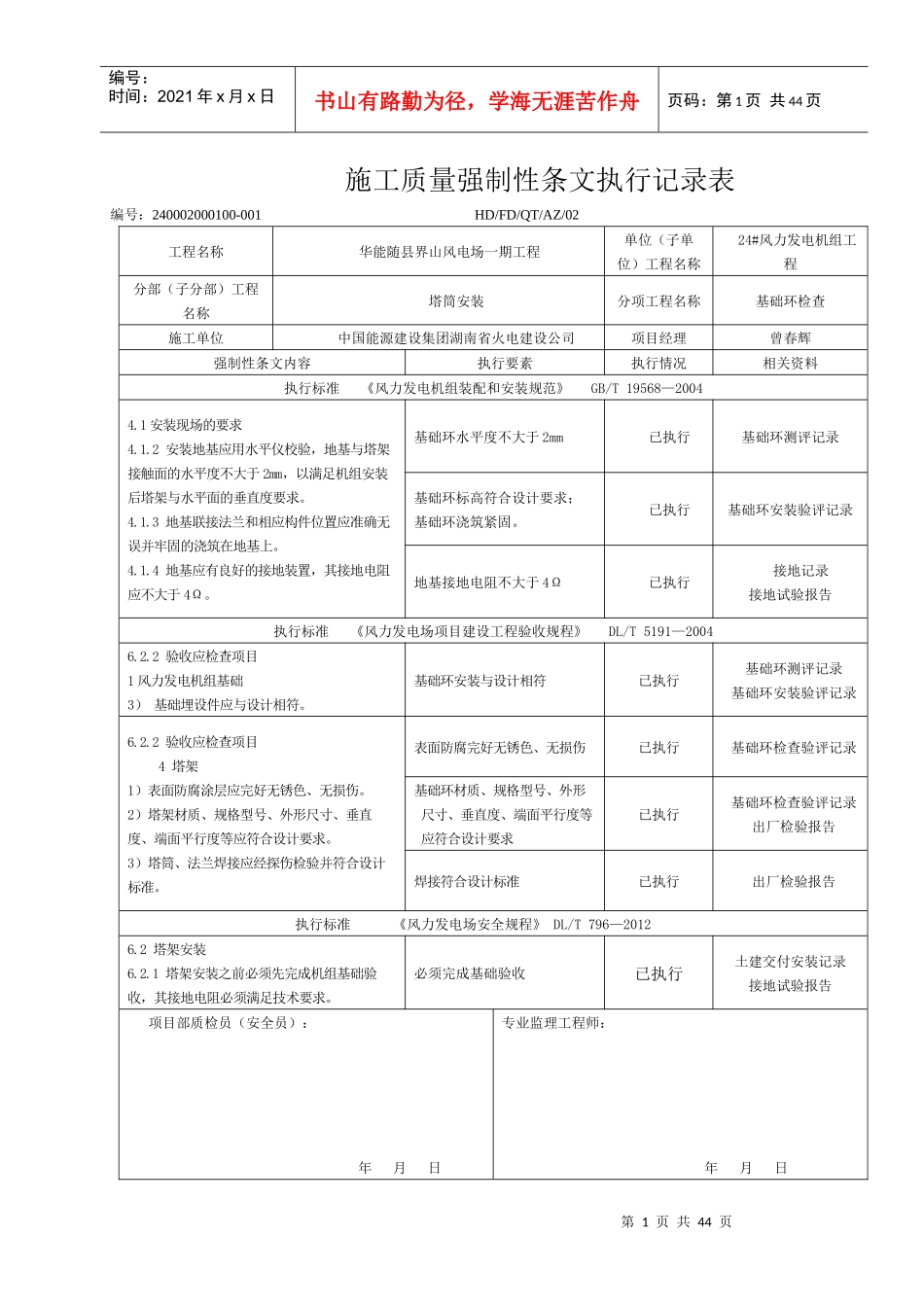

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页施工质量强制性条文执行记录表编号：240002000100-001HD/FD/QT/AZ/02工程名称华能随县界山风电场一期工程单位（子单位）工程名称24#风力发电机组工程分部（子分部）工程名称塔筒安装分项工程名称基础环检查施工单位中国能源建设集团湖南省火电建设公司项目经理曾春辉强制性条文内容执行要素执行情况相关资料执行标准《风力发电机组装配和安装规范》GB/T19568—20044.1安装现场的要求4.1.2安装地基应用水平仪校验，地基与塔架接触面的水平度不大于2mm，以满足机组安装后塔架与水平面的垂直度要求。4.1.3地基联接法兰和相应构件位置应准确无误并牢固的浇筑在地基上。4.1.4地基应有良好的接地装置，其接地电阻应不大于4Ω。基础环水平度不大于2mm已执行基础环测评记录基础环标高符合设计要求；基础环浇筑紧固。已执行基础环安装验评记录地基接地电阻不大于4Ω已执行接地记录接地试验报告执行标准《风力发电场项目建设工程验收规程》DL/T5191—20046.2.2验收应检查项目1风力发电机组基础3）基础埋设件应与设计相符。基础环安装与设计相符已执行基础环测评记录基础环安装验评记录6.2.2验收应检查项目4塔架1）表面防腐涂层应完好无锈色、无损伤。2）塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求。3）塔筒、法兰焊接应经探伤检验并符合设计标准。表面防腐完好无锈色、无损伤已执行基础环检查验评记录基础环材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求已执行基础环检查验评记录出厂检验报告焊接符合设计标准已执行出厂检验报告执行标准《风力发电场安全规程》DL/T796—20126.2塔架安装6.2.1塔架安装之前必须先完成机组基础验收，其接地电阻必须满足技术要求。必须完成基础验收已执行土建交付安装记录接地试验报告项目部质检员（安全员）：年月日专业监理工程师：年月日第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页施工质量强制性条文执行记录表编号：240002000200-001HD/FD/QT/AZ/03工程名称华能随县界山风电场一期工程单位（子单位）工程名称24#风力发电机组工程分部（子分部）工程名称塔筒安装分项工程名称塔筒检查施工单位中国能源建设集团湖南省火电建设公司项目经理曾春辉强制性条文内容执行要素执行情况相关资料执行标准《风力发电机组装配和安装规范》GB/T19568—20044.2安装机组的要求4.2.1组装后的部、组件经检验合格后，方能到现场安装。塔筒出厂检验合格已执行出厂检验报告4.2.2组装后的部、组件运到安装现场后，应进行详细检查，防止在运输中碰伤、变形、构件脱落、松动等现象。不合格的产品部不允许安装。塔筒进场检查合格已执行塔筒检查验评记录执行标准《钢结构工程施工质量验收规范》GB50205—20016.3.1钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。检查数量:见本规范附录B。检验方法:检查摩擦面抗滑移系数试验报告和复验报告。高强度螺栓按规范要求进行抽检已执行高强螺栓连接复检报告执行标准《风力发电场项目建设工程验收规程》DL/T5191—20046.2.2验收应检查项目4塔架1）表面防腐涂层应完好无锈色、无损伤。2）塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求。3）塔筒、法兰焊接应经探伤检验并符合设计标准。表面防腐完好无锈色、无损伤已执行塔筒检查验评记录塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求已执行塔筒检查验评记录出厂检验报告焊接符合设计标准已执行出厂检验报告执行标准《风力发电工程达标投产验收规程》NB/T31022—2012表4.3.2风电机组工程（安装部分）质量检查验收表1塔架4）表面防腐涂层完好无锈色、无损伤，外观无明显的变形。6）塔架内外壁无油渍、无污染。表面防腐涂层完好无锈色、无损伤，外观无明显的变形。已执行塔筒检查验评记录塔架内外壁无油渍、无污染已执行塔筒检查验评...
