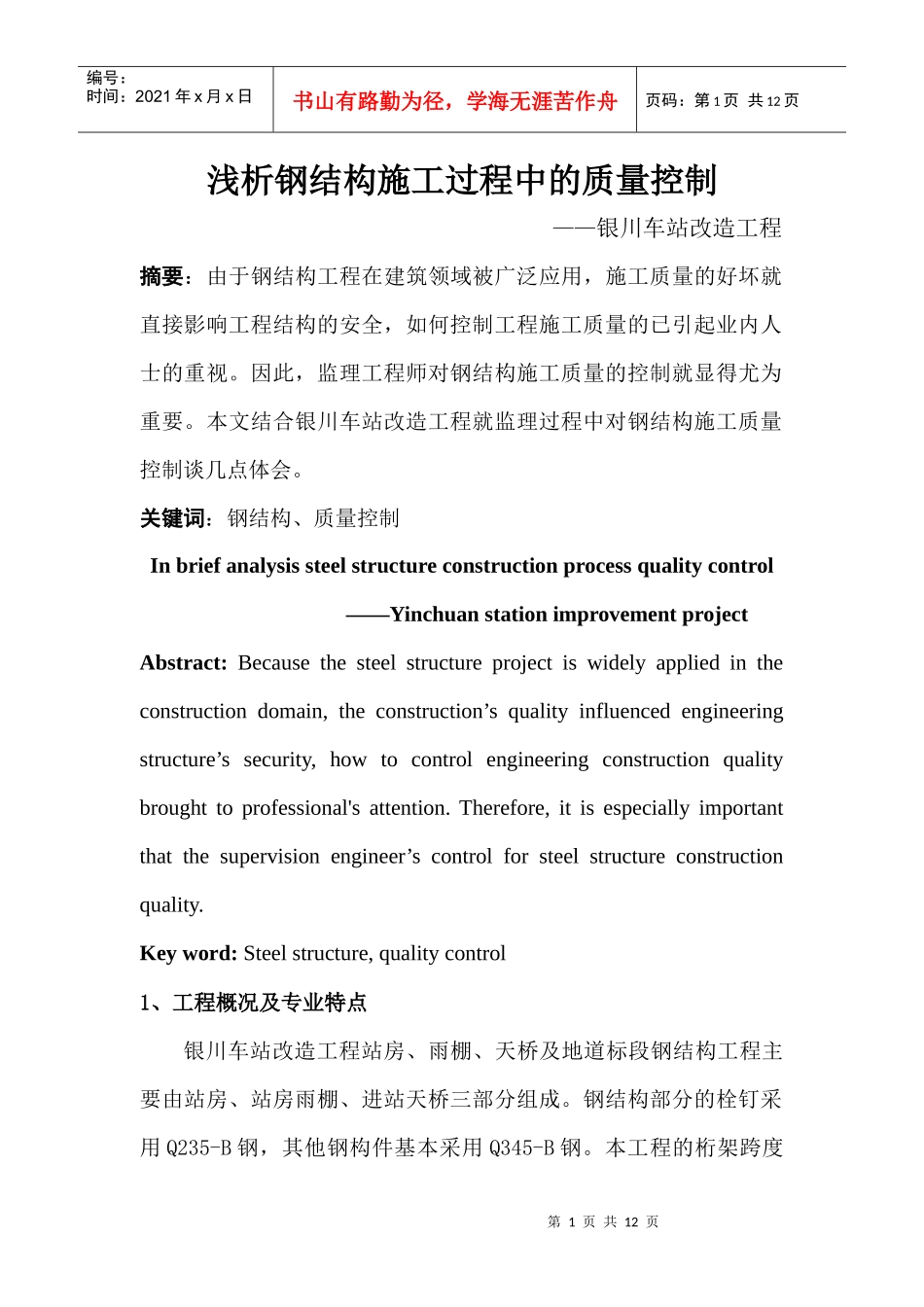

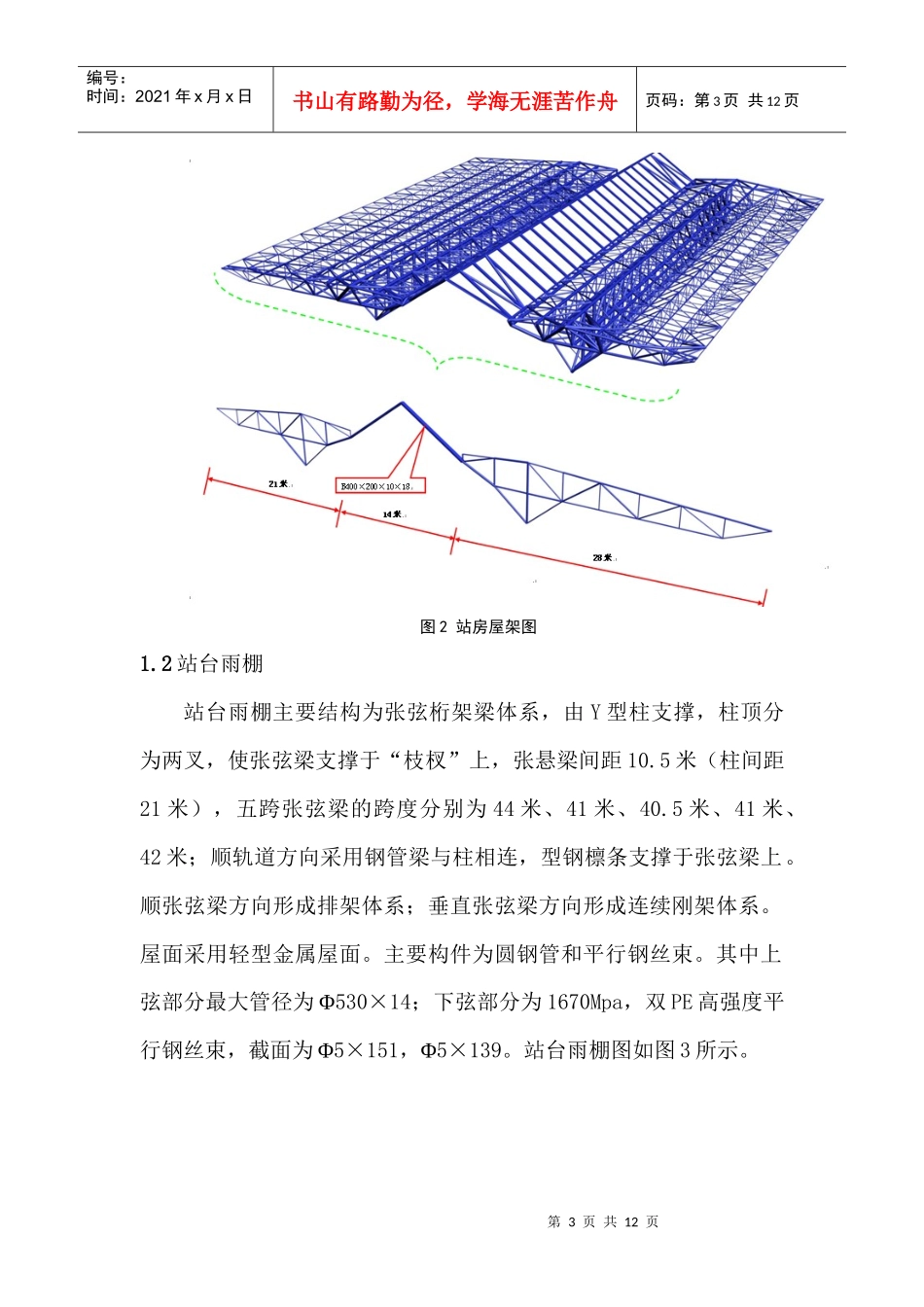

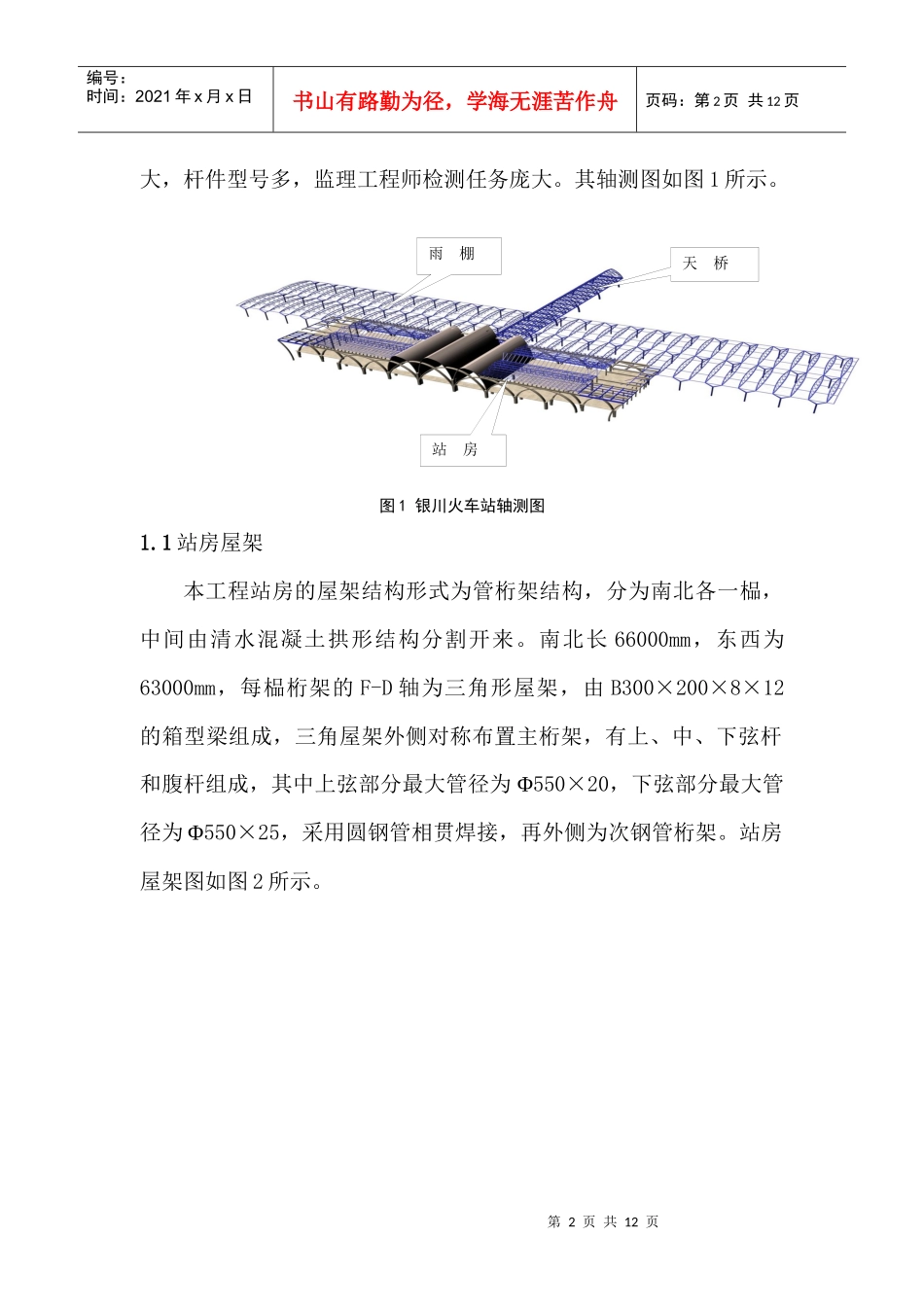

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页浅析钢结构施工过程中的质量控制——银川车站改造工程摘要：由于钢结构工程在建筑领域被广泛应用，施工质量的好坏就直接影响工程结构的安全，如何控制工程施工质量的已引起业内人士的重视。因此，监理工程师对钢结构施工质量的控制就显得尤为重要。本文结合银川车站改造工程就监理过程中对钢结构施工质量控制谈几点体会。关键词：钢结构、质量控制Inbriefanalysissteelstructureconstructionprocessqualitycontrol——YinchuanstationimprovementprojectAbstract:Becausethesteelstructureprojectiswidelyappliedintheconstructiondomain,theconstruction’squalityinfluencedengineeringstructure’ssecurity,howtocontrolengineeringconstructionqualitybroughttoprofessional'sattention.Therefore,itisespeciallyimportantthatthesupervisionengineer’scontrolforsteelstructureconstructionquality.Keyword:Steelstructure,qualitycontrol1、工程概况及专业特点银川车站改造工程站房、雨棚、天桥及地道标段钢结构工程主要由站房、站房雨棚、进站天桥三部分组成。钢结构部分的栓钉采用Q235-B钢，其他钢构件基本采用Q345-B钢。本工程的桁架跨度第2页共12页第1页共12页天桥站房雨棚编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页大，杆件型号多，监理工程师检测任务庞大。其轴测图如图1所示。图1银川火车站轴测图1.1站房屋架本工程站房的屋架结构形式为管桁架结构，分为南北各一榀，中间由清水混凝土拱形结构分割开来。南北长66000mm，东西为63000mm，每榀桁架的F-D轴为三角形屋架，由B300×200×8×12的箱型梁组成，三角屋架外侧对称布置主桁架，有上、中、下弦杆和腹杆组成，其中上弦部分最大管径为Φ550×20，下弦部分最大管径为Φ550×25，采用圆钢管相贯焊接，再外侧为次钢管桁架。站房屋架图如图2所示。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图2站房屋架图1.2站台雨棚站台雨棚主要结构为张弦桁架梁体系，由Y型柱支撑，柱顶分为两叉，使张弦梁支撑于“枝杈”上，张悬梁间距10.5米（柱间距21米），五跨张弦梁的跨度分别为44米、41米、40.5米、41米、42米；顺轨道方向采用钢管梁与柱相连，型钢檩条支撑于张弦梁上。顺张弦梁方向形成排架体系；垂直张弦梁方向形成连续刚架体系。屋面采用轻型金属屋面。主要构件为圆钢管和平行钢丝束。其中上弦部分最大管径为Φ530×14；下弦部分为1670Mpa，双PE高强度平行钢丝束，截面为Φ5×151，Φ5×139。站台雨棚图如图3所示。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图3站台雨棚图1.3天桥工程进站天桥长221500mm,宽27000mm，高21.518米。主要构件类型为箱型、H型钢和圆钢管。其中箱型构件中最大构件尺寸为B（850～750）×400×30×36；H型钢中最大截面为H1200×500×18×30。天桥由弧形箱型柱B900×1200×36×36支撑。进站天桥图如图4所示。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图4进站天桥图2、钢结构工程监理质量控制程序参与设计交底审查制作工艺指导书审查制作详图和要领钢材质量核查核查设备、工艺和焊材质量参与隐蔽工程验收分项分部工程质量签认工程质量的预控监理工程师确认监理方初验监理方签发《竣工移交证书》监理方参加“三方”竣工验收督促施工方报请业主核定竣工工程质量详图会审第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页3、钢结构工程几个重要质量控制要点3.1现场拼装精度的控制在钢结构施工中，垂直度、轴线和标高的偏差是衡量工程质量的重要指标，施工测量作为工程质量的控制阶段，必须为施工检查提供依据。由于本工程所用材料多以散件到场组装成吊装单元形式进场，因此需要在现场搭设拼装胎架，分段拼装。本工程拼装胎架采用22号工字钢进行制作。主要拼装胎架...
