测量系统分析(全集)VIP免费

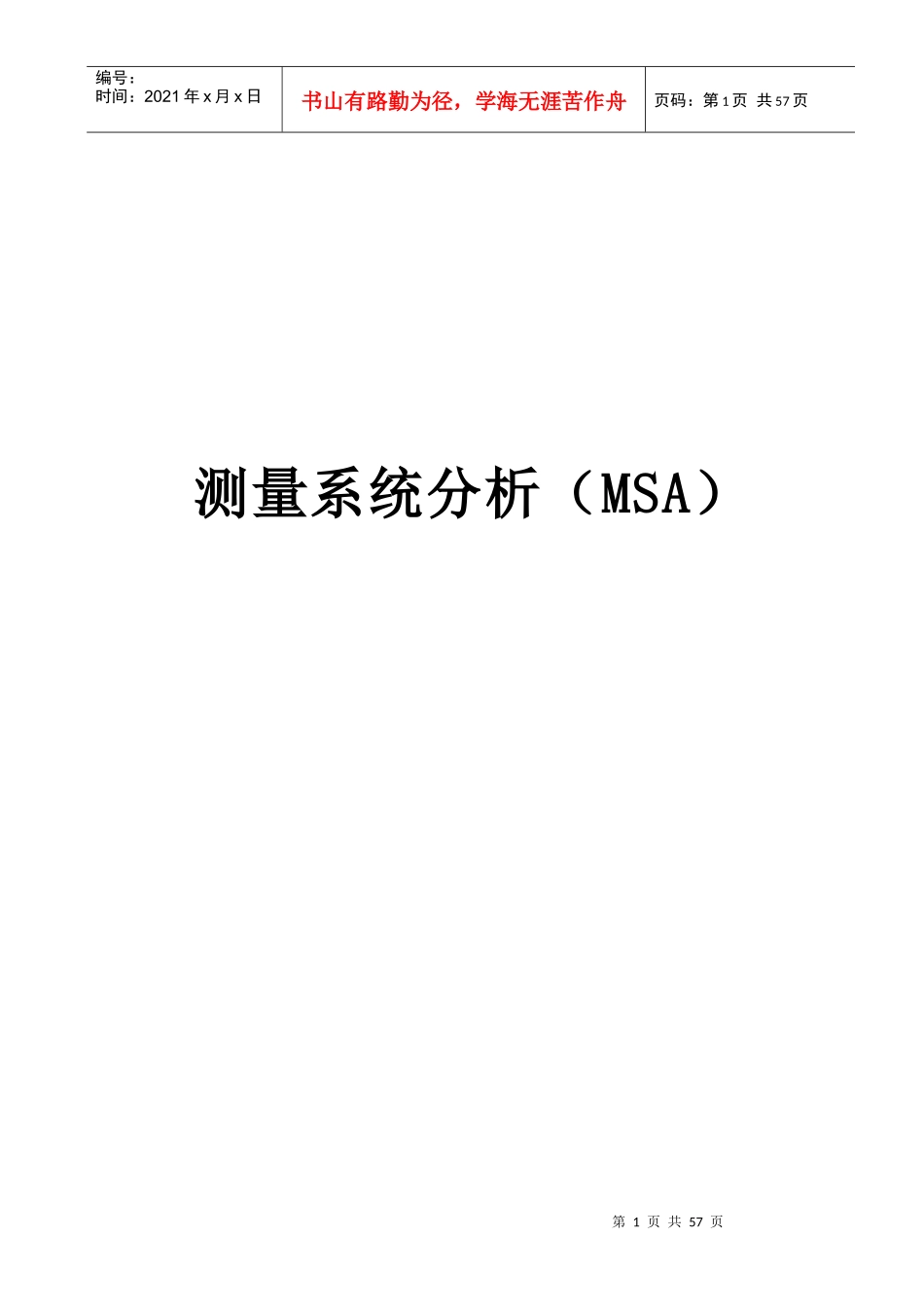

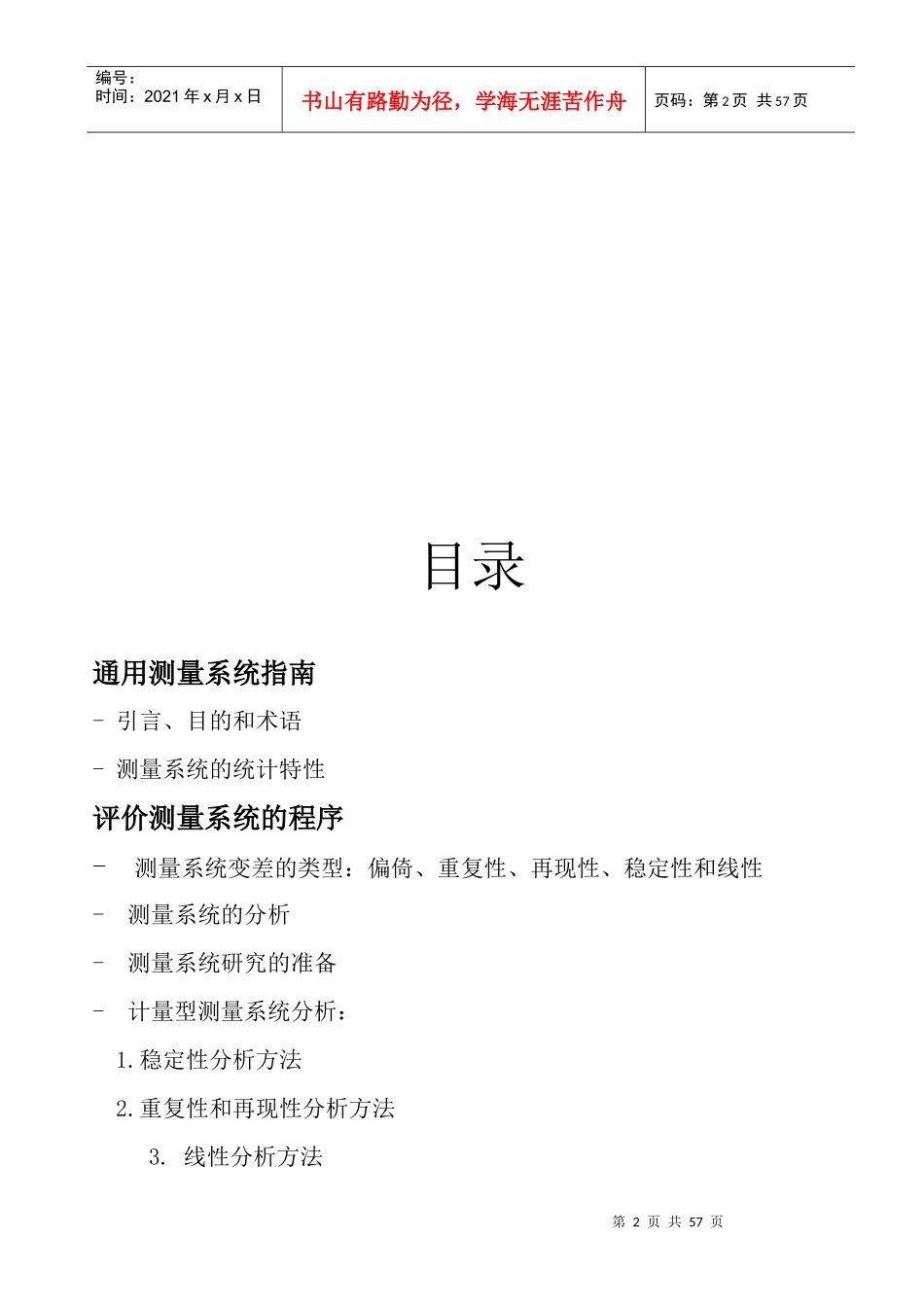

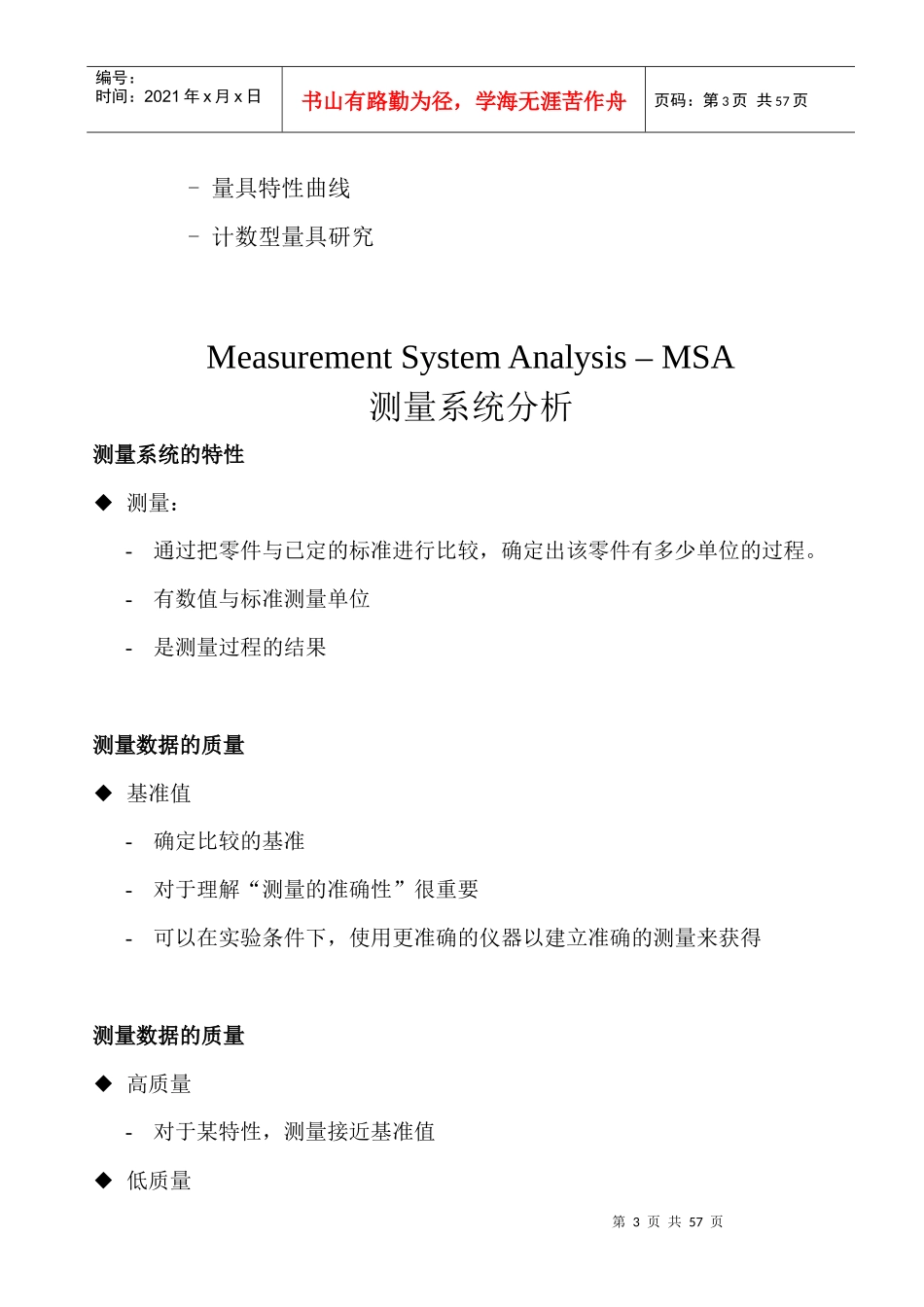

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页测量系统分析（MSA）第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页目录通用测量系统指南-引言、目的和术语-测量系统的统计特性评价测量系统的程序-测量系统变差的类型：偏倚、重复性、再现性、稳定性和线性-测量系统的分析-测量系统研究的准备-计量型测量系统分析：1.稳定性分析方法2.重复性和再现性分析方法3.线性分析方法第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页-量具特性曲线-计数型量具研究MeasurementSystemAnalysis–MSA测量系统分析测量系统的特性◆测量：-通过把零件与已定的标准进行比较，确定出该零件有多少单位的过程。-有数值与标准测量单位-是测量过程的结果测量数据的质量◆基准值-确定比较的基准-对于理解“测量的准确性”很重要-可以在实验条件下，使用更准确的仪器以建立准确的测量来获得测量数据的质量◆高质量-对于某特性，测量接近基准值◆低质量第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页-对于某特性，测量远离基准值过程◆过程的声音★人★装置★材料★方法★环境输入过程/系统过程模式质量循环中的测量系统使用统计方法进行准确测量我们工作的方法/资源配合产品或服务确定改进的机会改善管理者责任4.1质量策划4.2实施测量4.10客户的特殊要求4.3第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页测量系统必须具有的性能◆测量系统必须处于统计控制中◆测量系统的变差小于制造过程的变差◆测量系统的变差小于规定极限或允许的公差◆测量变差小于过程变差或公差带中较小者◆测量最大(最坏)变差小于过程变差或公差带中较小者定义◆量具-用来获取测量的任何设备◆测量系统-用来给被测特性赋值的操作、程序、量具及其他设备、软件和操作人员的集合◆公差-零件特性允许的变差◆受控-变差在过程中表现稳定且可预测◆不受控-所有特殊原因的变差都不能消除-有点超出控制图的控制限，或点在控制限内呈非随机分布形状受控过程第6页共57页第5页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共57页+1σ=68%+2σ=95%+3σ=99.7%定义◆分辨率-测量设备能将测量的标准件分细的程序-测量设备所能指示的最小的刻度◆分辨能力-测量设备检测被测参数的变差的能力测量系统的变差类型◆重复性-一个操作者，用一种量具，对同样零件的同一特性进行多次测量，所获得的测量值的变差。◆再现性-不同的操作者，用同样的量具，对同样零件的同一特性进行测量，所获得的测量平均值的变差。第7页共57页第6页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共57页◆偏倚-所见测量结果的平均值与基准值之差。◆线性-量具在预期工作范围内，偏移值的差值。◆稳定性-测量系统在某延续时间内测量相同零件的单个特性所得测量总变差。◆分布能由以下特性进行描绘：位置–偏倚、线性、稳定性宽度或范围—重复性、再现性基准值观测平均值图1偏倚图2重复性稳定性重复性操作者B时间2第8页共57页第7页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共57页再现性图3再现性图4稳定性线性线性是在量具预期的工作范围内，偏倚值的差值。操作者C操作者A时间1基准值基准值偏倚较小观测的平均值观测的平均值范围的较低部分范围的较高部分图5a线性第9页共57页第8页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共57页线性（变化的线性偏倚）评价方法◆可变量具（利用量具的重复性与再现性报告进行长期研究的方法）★★量具R&R可接受的指导原则:观测的平均值无偏倚基准值图5b线性（变化的线性偏倚）有偏倚第10页共57页第9页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共57页-<10%：测量系统可以接受。-10%to30%：基于应用的重要程度、量具的成本、修理成本等...
