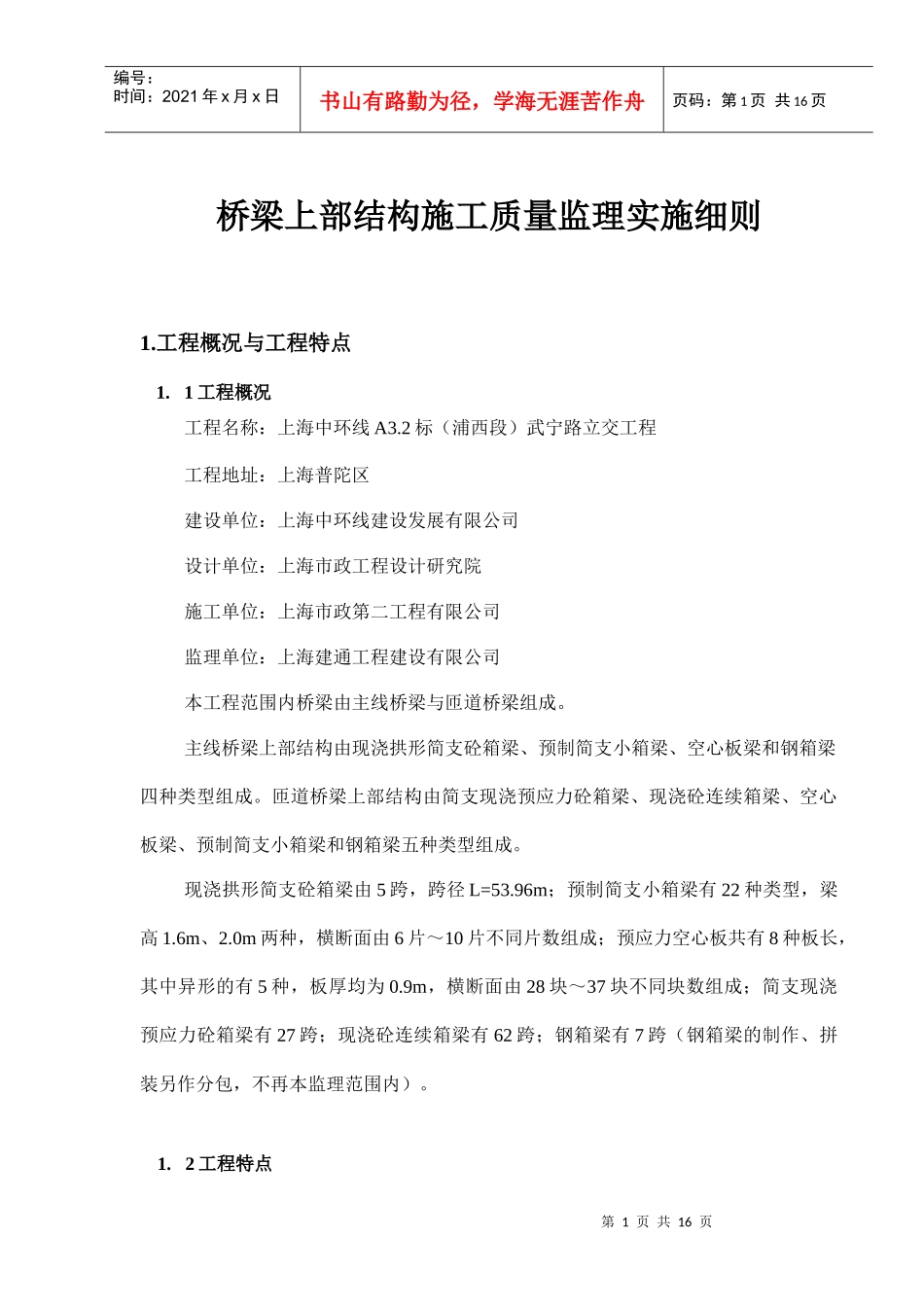

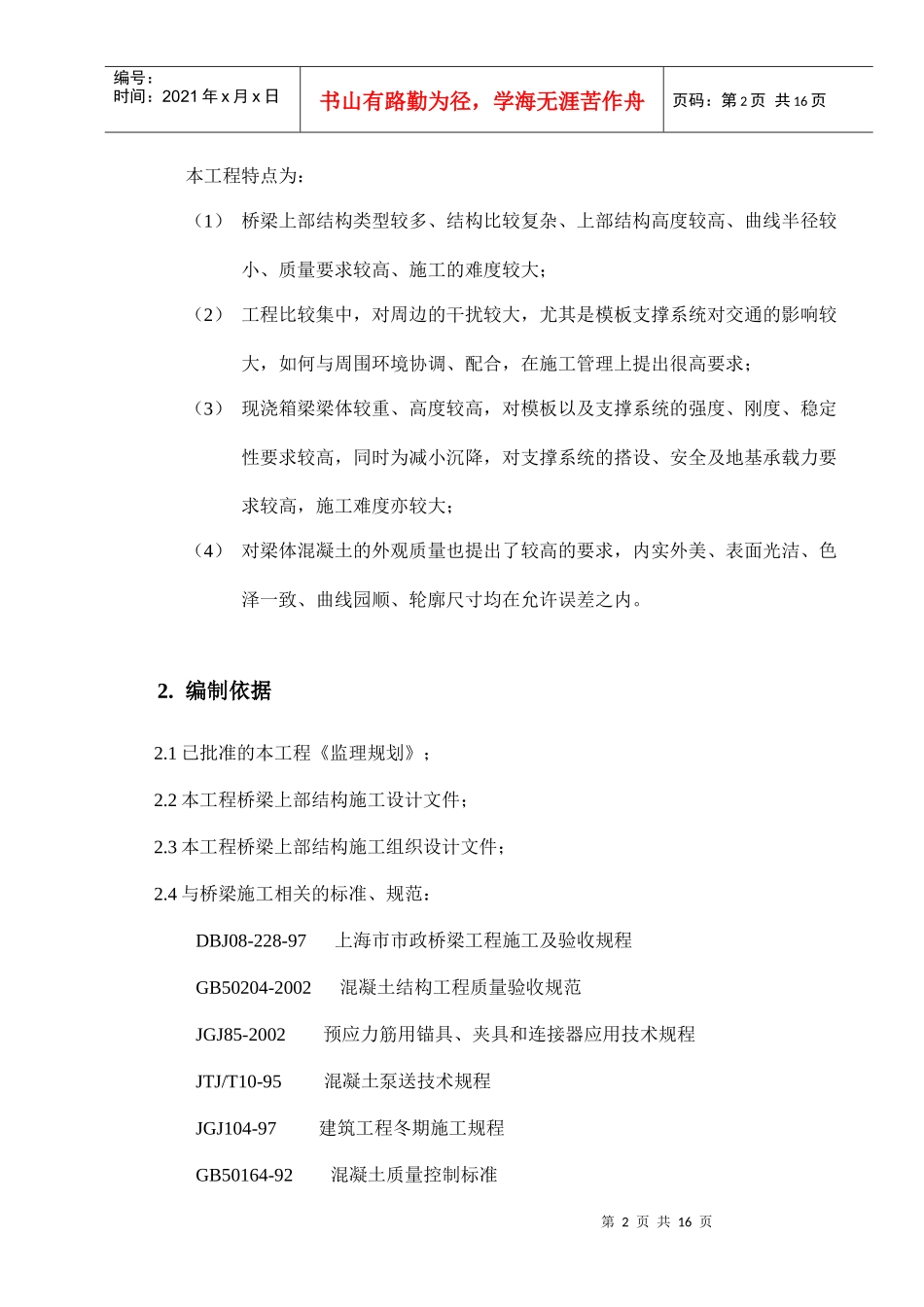

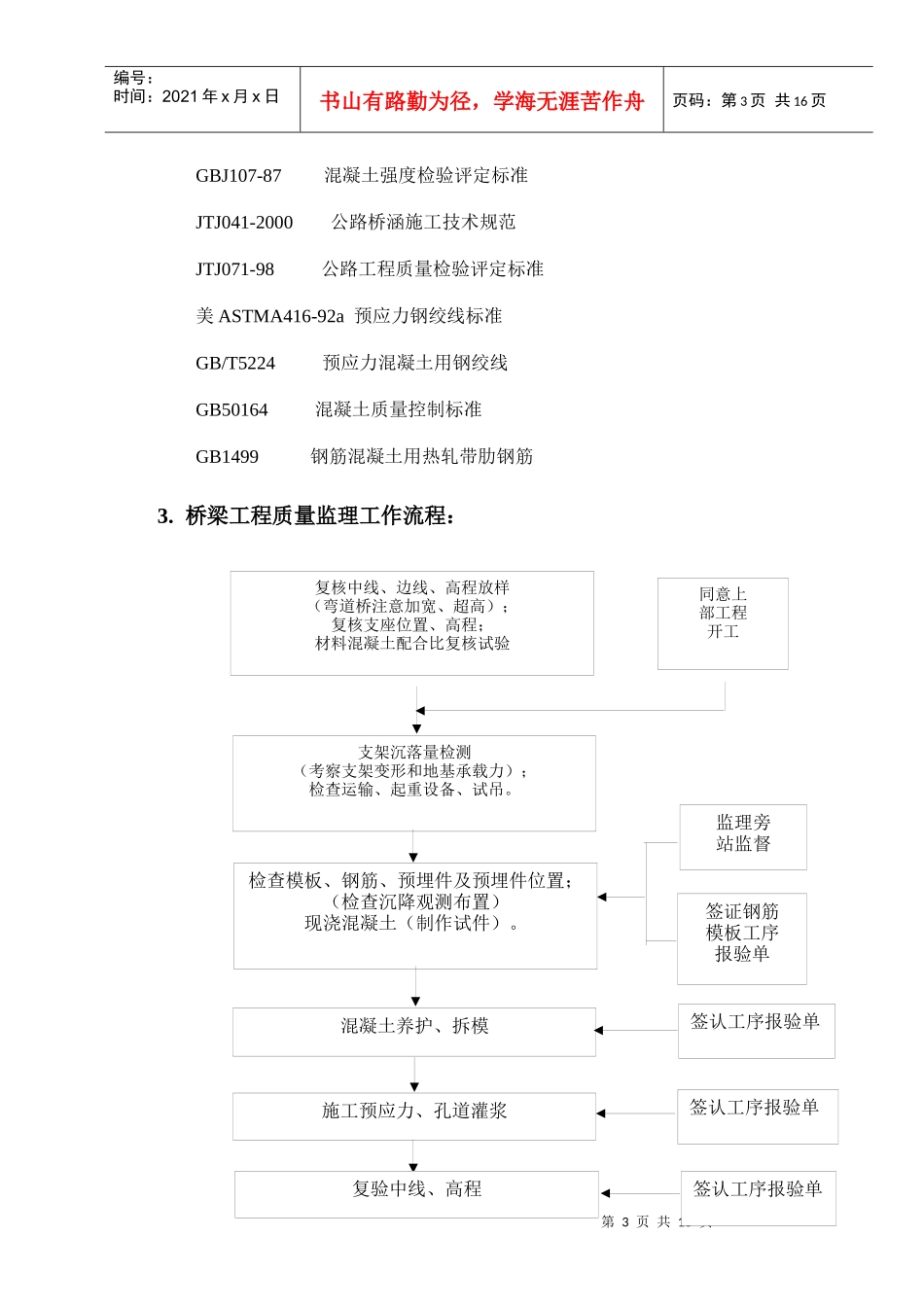

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页桥梁上部结构施工质量监理实施细则1.工程概况与工程特点1.1工程概况工程名称：上海中环线A3.2标（浦西段）武宁路立交工程工程地址：上海普陀区建设单位：上海中环线建设发展有限公司设计单位：上海市政工程设计研究院施工单位：上海市政第二工程有限公司监理单位：上海建通工程建设有限公司本工程范围内桥梁由主线桥梁与匝道桥梁组成。主线桥梁上部结构由现浇拱形简支砼箱梁、预制简支小箱梁、空心板梁和钢箱梁四种类型组成。匝道桥梁上部结构由简支现浇预应力砼箱梁、现浇砼连续箱梁、空心板梁、预制简支小箱梁和钢箱梁五种类型组成。现浇拱形简支砼箱梁由5跨，跨径L=53.96m；预制简支小箱梁有22种类型，梁高1.6m、2.0m两种，横断面由6片～10片不同片数组成；预应力空心板共有8种板长，其中异形的有5种，板厚均为0.9m，横断面由28块～37块不同块数组成；简支现浇预应力砼箱梁有27跨；现浇砼连续箱梁有62跨；钢箱梁有7跨（钢箱梁的制作、拼装另作分包，不再本监理范围内）。1.2工程特点第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页本工程特点为：（1）桥梁上部结构类型较多、结构比较复杂、上部结构高度较高、曲线半径较小、质量要求较高、施工的难度较大；（2）工程比较集中，对周边的干扰较大，尤其是模板支撑系统对交通的影响较大，如何与周围环境协调、配合，在施工管理上提出很高要求；（3）现浇箱梁梁体较重、高度较高，对模板以及支撑系统的强度、刚度、稳定性要求较高，同时为减小沉降，对支撑系统的搭设、安全及地基承载力要求较高，施工难度亦较大；（4）对梁体混凝土的外观质量也提出了较高的要求，内实外美、表面光洁、色泽一致、曲线园顺、轮廓尺寸均在允许误差之内。2.编制依据2.1已批准的本工程《监理规划》；2.2本工程桥梁上部结构施工设计文件；2.3本工程桥梁上部结构施工组织设计文件；2.4与桥梁施工相关的标准、规范：DBJ08-228-97上海市市政桥梁工程施工及验收规程GB50204-2002混凝土结构工程质量验收规范JGJ85-2002预应力筋用锚具、夹具和连接器应用技术规程JTJ/T10-95混凝土泵送技术规程JGJ104-97建筑工程冬期施工规程GB50164-92混凝土质量控制标准第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页GBJ107-87混凝土强度检验评定标准JTJ041-2000公路桥涵施工技术规范JTJ071-98公路工程质量检验评定标准美ASTMA416-92a预应力钢绞线标准GB/T5224预应力混凝土用钢绞线GB50164混凝土质量控制标准GB1499钢筋混凝土用热轧带肋钢筋3.桥梁工程质量监理工作流程：复核中线、边线、高程放样（弯道桥注意加宽、超高）；复核支座位置、高程；材料混凝土配合比复核试验支架沉落量检测（考察支架变形和地基承载力）；检查运输、起重设备、试吊。混凝土养护、拆模施工预应力、孔道灌浆检查模板、钢筋、预埋件及预埋件位置；（检查沉降观测布置）现浇混凝土（制作试件）。复验中线、高程同意上部工程开工监理旁站监督签证钢筋模板工序报验单签认工序报验单签认工序报验单签认工序报验单第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页4.桥梁上部结构监理目标4.1桥梁上部结构总体质量应符合验收标准要求桥梁总体实测项目（JTJ071-98）项次检查项目规定值或允许偏差检查方法和频率1桥面中心偏位(mm)10用经纬仪检查3～8次2车行道宽(mm)±10用钢尺量每孔3～5处3桥长(mm)+300，-100用测距仪检查4引道中心线与桥梁中心线的衔接(mm)±20分别将引道中心线和桥梁中心线延长至两岸桥长端部，比较其平面位置5桥头高程衔接(mm)±3用水准仪测量4.2防撞护栏、灯柱安装质量和允许偏差符合规范要求防撞护栏、灯柱安装允许偏差（CJJ2-90）、（DBJ08-228-97）序号项目允许偏差(mm)检验频率检验方法范围点数1顺直度防撞护栏±20每孔2用尺量预制构件：预制梁产品检查验收、合格证；板梁架设方案审核；起重设备检查属实；支座安装施工监理。拆架桥面系：...
