8000kN立柱试验台结构设计VIP专享VIP免费

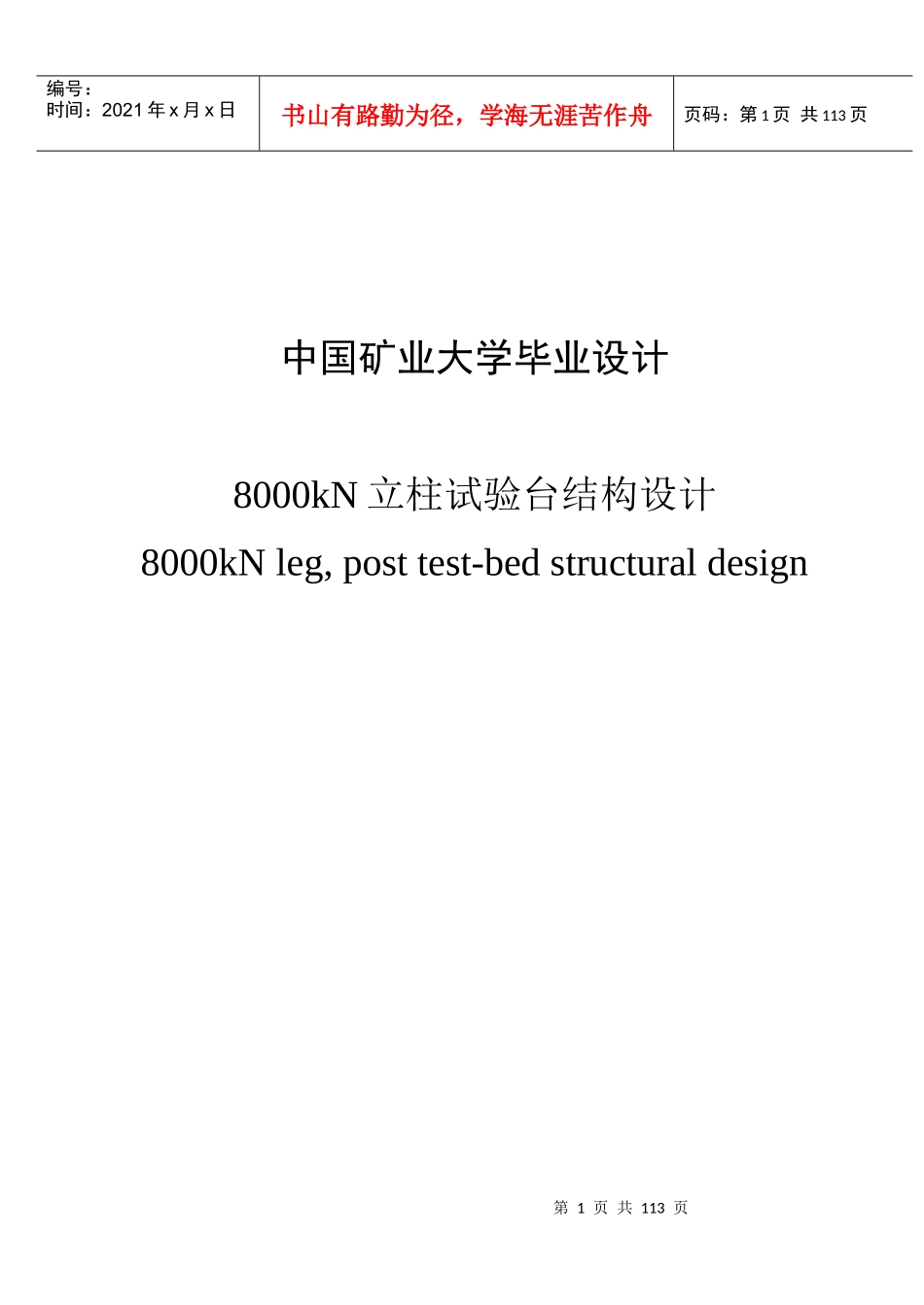

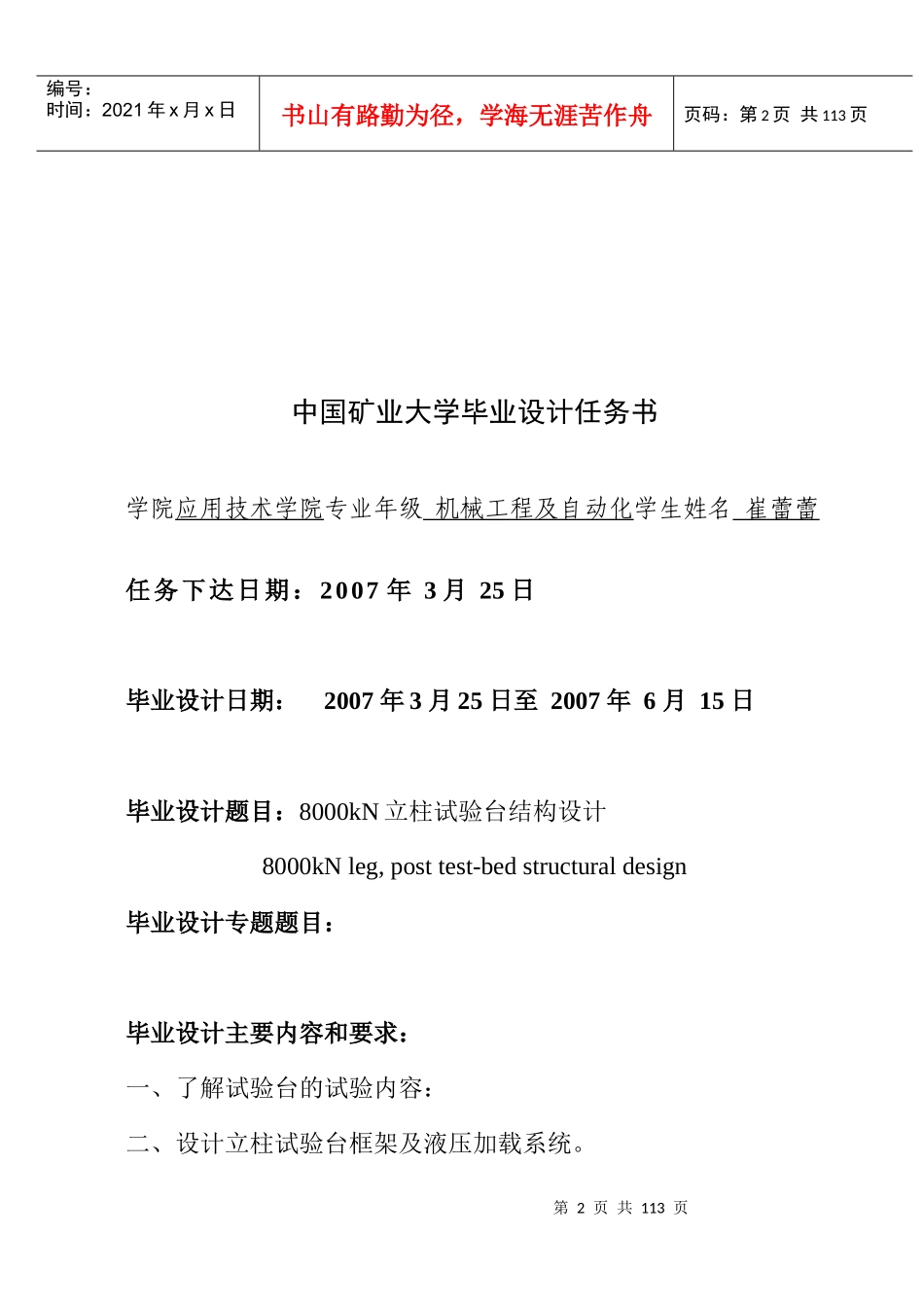

第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共113页中国矿业大学毕业设计8000kN立柱试验台结构设计8000kNleg,posttest-bedstructuraldesign第2页共113页第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共113页中国矿业大学毕业设计任务书学院应用技术学院专业年级机械工程及自动化学生姓名崔蕾蕾任务下达日期：2007年3月25日毕业设计日期：2007年3月25日至2007年6月15日毕业设计题目：8000kN立柱试验台结构设计8000kNleg,posttest-bedstructuraldesign毕业设计专题题目：毕业设计主要内容和要求：一、了解试验台的试验内容：二、设计立柱试验台框架及液压加载系统。第3页共113页第2页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共113页三、设备主要技术参数试验长度：1600～6500mm试验缸径：Ф220（工作阻力1597kN）～Ф500mm（工作阻力8443kN）承载能力：18000KN额定加载：15000KN最大加载：17000KN加载行程：1200mm平均加载速度：200mm/min控制方式：电脑智能化控制试验台控制：液压系统控制立柱控制：乳化液系统控制装机功率：KW规范标准：欧洲标准设备重量：Kg外形尺寸LxBxH：12000×3000×2400mm×mm×mm院长签字：指导教师签字：第4页共113页第3页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共113页摘要液压支架是现代煤矿综采工作面中的配套支护设备,立柱是其主要结构第5页共113页第4页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共113页件。液压支架的立柱以乳化液为工作介质,在液压支架支护采煤工作面顶板，破碎顶板方面起着至关重要的作用，对液压支架的工作性能有决定性的影响。液压支架立柱的可靠性及安全性直接关系到矿井生产的正常化及煤矿工人的人身安全。随着中国煤炭工业的不断发展，国家对安全生产治理力度的加大，对矿用机电设备检测技术提出了更高的要求。立柱性能检测试验台是进行立柱产品质量检测的必要设备,是立柱质量监控的保障。本文对能够兼容欧洲标准且能够检测最大工作阻力8500kN液压支架立柱试验台的结构进行了设计，介绍了立柱性能检测的方法、试验台的系统组成、原理和特点,设计了加载系统和承载框架。主要内容：1.详细设计了液压油外加载系统以及外加载液压缸、增压缸、泵站油箱、联结罩、联轴器、承载框架。2.选取有针对性的零部件如外加载泵站、大泵组、增压缸、加载液压缸、联轴器、加载缸导向套等进行了绘图。3.承载框架部分，借助于三维软件SolidWorks2007进行设计，对框架结构进行了三维建模，并借助于SolidWorks2007的一款有限元分析工具COSMOS进行了应力分析。关键词：液压支架；立柱；液压加载；试验台；第6页共113页第5页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共113页ABSTRACTThehydraulicsupportisthemoderncoalminesynthesispicksintheworkingsurfacethenecessarysupportequipment,thepostismainstructuralelement.Thepostofhydraulicsupporttakeemulsionasactuatingmedium.Inthehydraulicpressuresupportminingcoalworkingsurfaceroof,thebrokenroofaspectisplayingtheveryimportantrole,hasthedecisivetothehydraulicsupportoperatingperformanceinfluence.Thepostofhydraulicsupportreliabilityandthesecuritydirectlyrelatetheminepitproductionnormalizedandcoalminer'spersonalsafety.AlongwiththeChinacoalindustryunceasingdevelopment,andcountrytosafetyinproductiongovernmentdynamicsenlarging,setahigherrequesttothemineralproductelectromechanicaldeviceexaminationtechnology.Testbenchesareessentialequipmenttoinspectpostproductqualityandaguaranteeforqualitymonitoringofthepostofhydraulicsupport.Thisarticlealsocanexaminethebiggestworkingresistance8500kNhydraulicpressureposttestplatformtocouldthecompatibleEuropeanstandardthestructuretocarryonthedesign,introducedthecolumnperforma...
