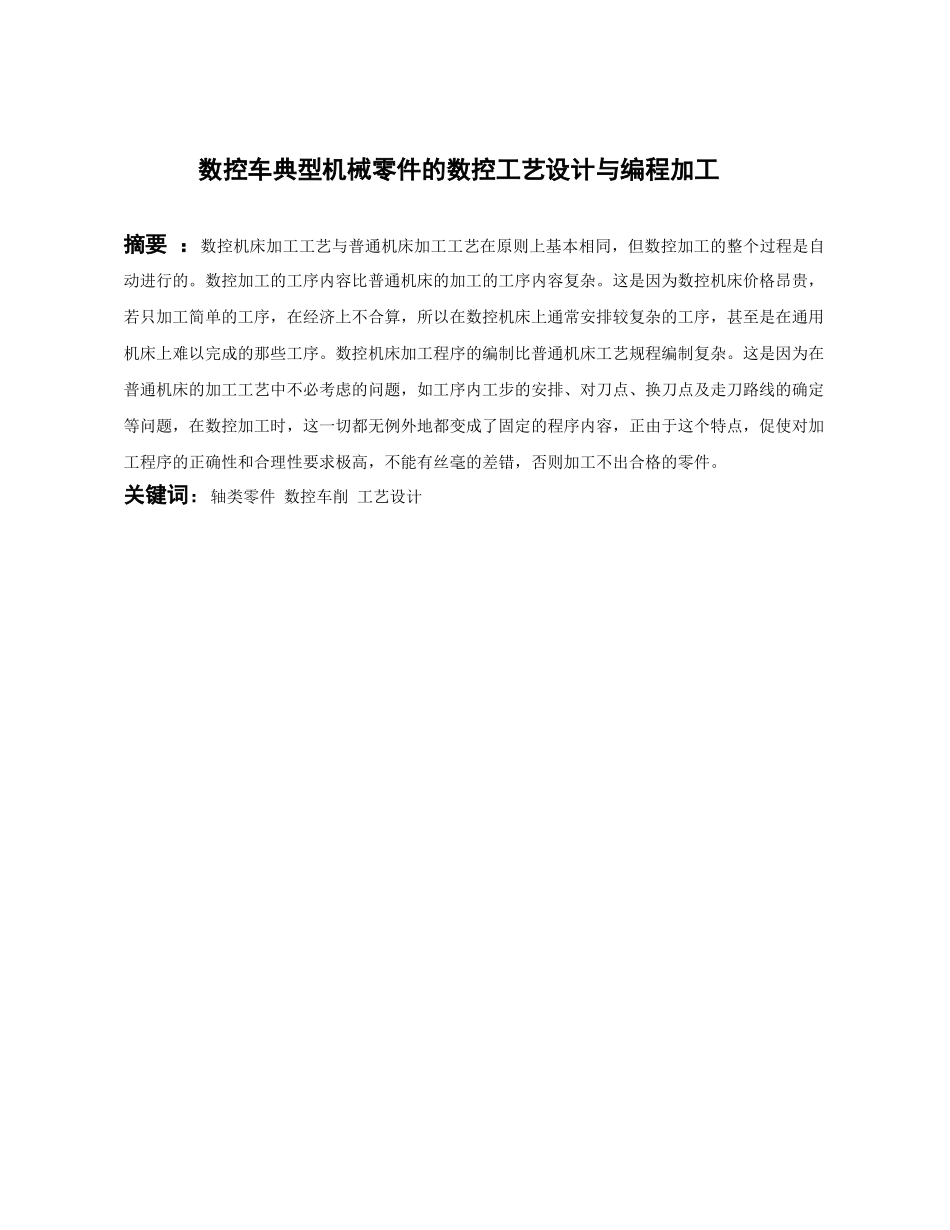

数控车典型机械零件的数控工艺设计与编程加工摘要：数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整个过程是自动进行的。数控加工的工序内容比普通机床的加工的工序内容复杂。这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序。数控机床加工程序的编制比普通机床工艺规程编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错，否则加工不出合格的零件。关键词：轴类零件数控车削工艺设计目录一、零件工艺分析.........................................................1（一）零件工艺分析......................................................11.零件图分析.....................................................................12.工艺分析.......................................................................1(二）选择零件毛坯......................................................1二加工方法的选择.........................................................2（一）数控车削加工方法拟订..............................................21.数控车削加工外圆回转体零件与端面加工方法的选择................................22.数控车削加工内圆回转体加工方法的确定..........................................23.数控车削加工螺纹加工方法的确定................................................3三机床与刀具的选择.......................................................3(一）机床的选择........................................................31.SSCK20/500数控车床布局........................................................3（二）刀具的选择........................................................9四定位与夹紧方式的确定...................................................4（一）定位与夹紧方式....................................................4五加工顺序的安排.........................................................5六确定走刀路线和工步顺序.................................................5（一）确定加工顺序和走刀路线...........................................51.工步顺序的确定...............................................................52.走刀路线的确定...............................................................6（一）切削用量的选择...................................................7(二）数控加工工艺卡片拟订..............................................9八对刀点与换刀点的确定..................................................10（一）对刀点..........................................................10（二）换刀点..........................................................11九高速切削技术..........................................................12十程序的编制............................................................13（一）零件各结点尺寸计算就............................................12（二）程序的编制.......................................................13致谢.....................................................................18参考文献.................................................................18（一）零件工艺分析图1-11.零件图分析图1-1零件从结构图来看该零件包括内﹑外的加工。内表面主要是孔、外表面由圆柱、圆锥、顺圆弧、逆圆弧及螺纹等表面组成。但是，其中多个直径以及宽度尺寸有较严的尺寸精度和表面粗糙度等要求，适合数控车削加工；球面Sφ48㎜的尺寸公差还兼有控...
