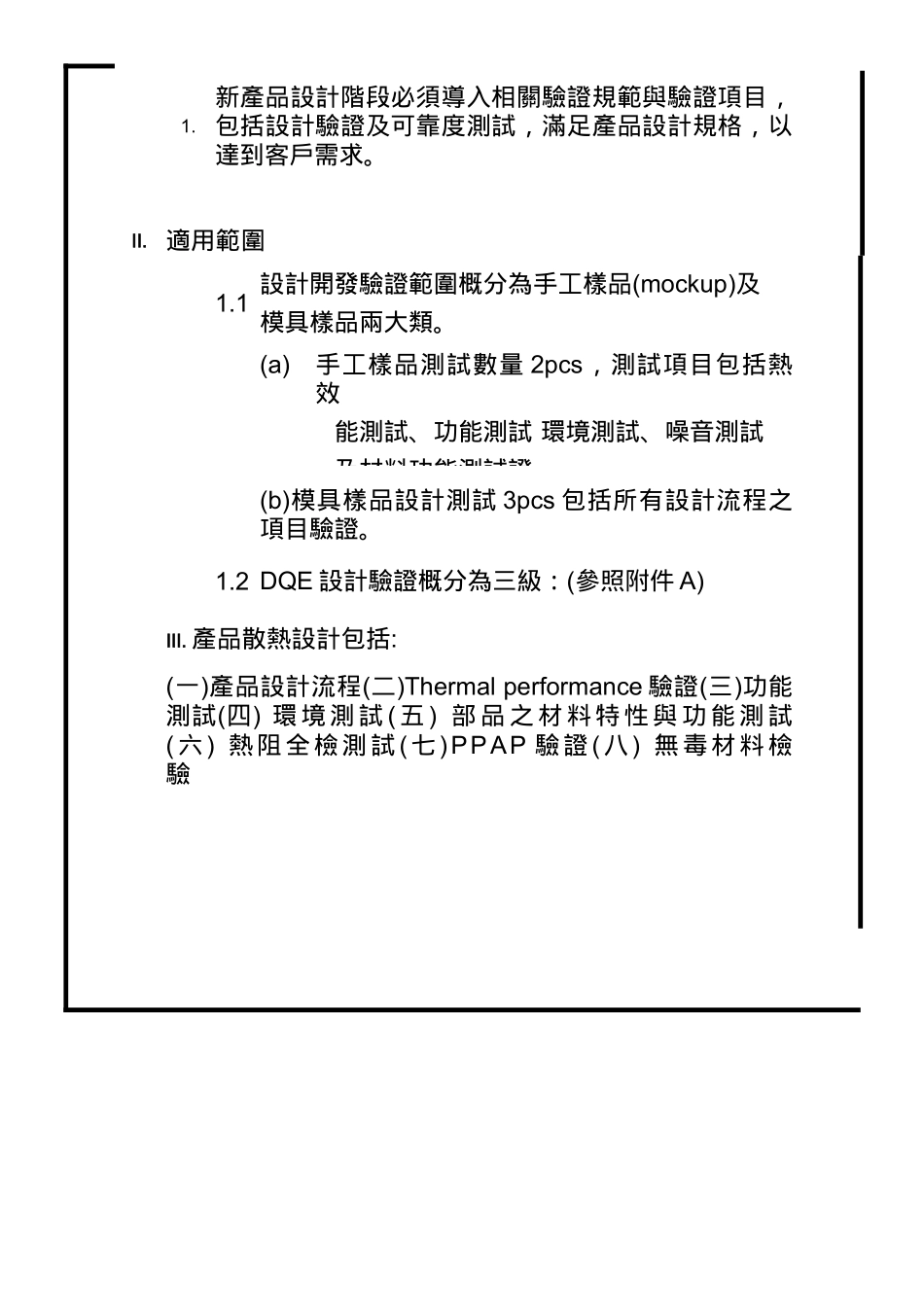

奇鋐科技股份有限公司文件名稱：散熱系統設計規範與品質驗證文件編號：Q-DQE-PP02權責單位：散熱產品事業處首次發行日期11/19/2004修訂日期版本1持有單位核准審查製作設計品質工程部I.目的1.新產品設計階段必須導入相關驗證規範與驗證項目，包括設計驗證及可靠度測試，滿足產品設計規格，以達到客戶需求。II.適用範圍1.1設計開發驗證範圍概分為手工樣品(mockup)及模具樣品兩大類。(a)手工樣品測試數量2pcs，測試項目包括熱效能測試、功能測試環境測試、噪音測試及材料功能測試證。(b)模具樣品設計測試3pcs包括所有設計流程之項目驗證。1.2DQE設計驗證概分為三級：(參照附件A)III.產品散熱設計包括:(一)產品設計流程(二)Thermalperformance驗證(三)功能測試(四)環境測試(五)部品之材料特性與功能測試(六)熱阻全檢測試(七)PPAP驗證(八)無毒材料檢驗((一一))產品設計流程產品設計流程產品規格(熱阻,重量,價格,噪音)熱阻網路分佈及可用空間評估ConceptualDesignThermalBudget/Systempreliminary1.概念設計2.各元件熱阻分佈之確認散熱產品之熱阻評估(依熱傳及流力性能評估)熱效能模擬分析aaaaaammmm((99otherm.or散熱器機構設計製作樣品熱效能與噪音驗證.完成設計元件熱阻資料庫依流阻與熱阻之需求尋找適當之元件—散熱片/熱管/導熱介質/錫膏選擇或設計風扇與該風扇之風壓風量確認風扇外框設計風扇性能驗證散熱器與系統結合後之結構強度分析(analysis)第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页(二)Thermalperformance驗證(a)熱效能測試ThermalPerformance測試項目測試參數風洞/平台(Boardleveltest)測試系統測試(Systemlevel)(1)輸入功率PowerInput(2)發熱源尺寸DieSize(3)鎖固壓力PressureLoad(4)測試時間ElapsedTime(5)環境溫度AmbientTemp(6)轉速RPM(7)風扇輸入電流FanCurrent(8)風扇輸入電壓InputVoltage(V)(9)導熱介質TIM(10)熱阻Thermalresistance(11)有效風量VolumetricFlowRatethroughHeatExchanger(b)噪音AcousticPerformance測試項目測試狀況TestConditionFollowISO7779單體測試(ComponentLevel)系統測試(SystemLevel)(1)靜置狀態IdleMode(2)操作狀態OperationMode(三)功能測試FunctionTest(1)扣具壓力Clipforce(2)平面度檢測FlatnessofContactSurface第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页(3)焊接拉拔強度MechanicalStrengthofSolderingAssembly(4)散熱器最大熱傳量測試Qmax(ifthesolutionusesheatpipe.)(5)結構強度StructureIntegrity(6)成品外尺寸檢驗Mechanicalkeep-InInspection(7)成品結構之共振特徵量測ResonantTest(四)環境測試EnvironmentTest(1)衝擊測試MechanicalShockTest(2)振動測試VibrationTest(3)自由落下測試DropTest(4)儲存環境測試StorageTest(5)可靠性測試ReliabilityTest溫度循環測試ThermalCyclingTest溫度衝擊測試ThermalShockTest鹽霧測試SaltSprayTest(五)部品之材料特性與功能測試ComponentPerformance&FunctionTeat材料名稱測試參數項目熱管HeatPipe溫差(T)△最大傳熱量(Qmax)爆裂測試(BurstTest)尺寸量測(DimensionInspection)洩漏測試(Leakage)加速老化測試(Baking)散熱片HeatSink平面度檢測(Flatness)尺寸量測Dimension硬度測試Hardness第5页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页電鍍層厚度CoatingThickness導電度ElectricalConductivity扣具Clip硬度測試Hardness尺寸量測Dimension彈性係數Stiffness壓力測試PressureLoad材質確認Material背板BackPlate硬度測試Hardness尺寸量測Dimension螺絲搭配與扭力確認ScrewFitting機械強度MechanicalStrength導熱膠TIM儲存測試StorageTest性能與可靠度測試ReliabilityTest風扇Fan操作電流電壓OperationCurrent/Voltage轉速RPM啟動電壓StartVoltage噪音Noise馬達轉向RotatoryDirection波形WaveForm死角DeadZone導線拉力測試WirePullForceTest溫控曲線PWM&ThermistorCheck風扇罩FanDuct尺寸量測Dimension材質檢測MaterialInspection結構強度S...
