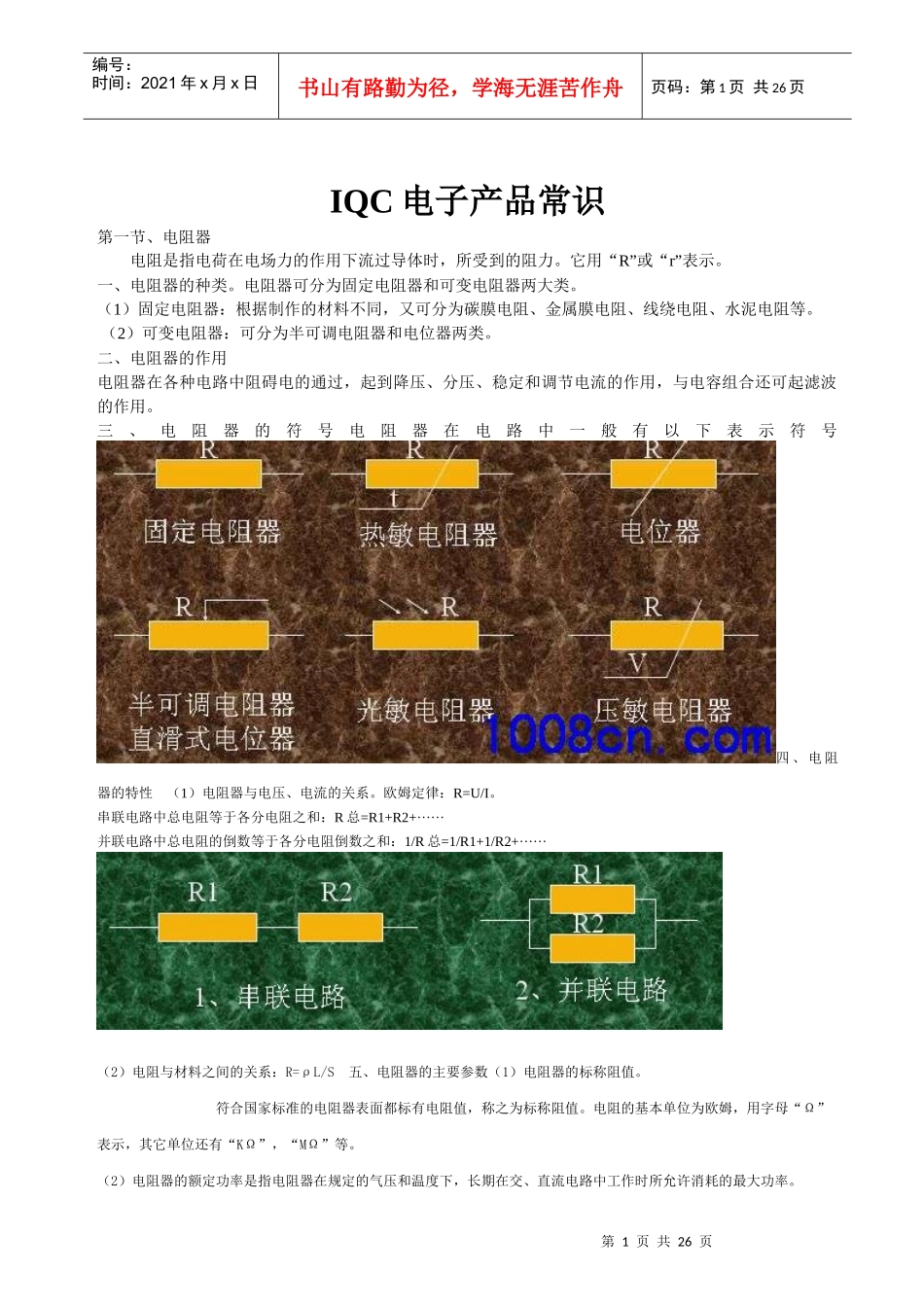

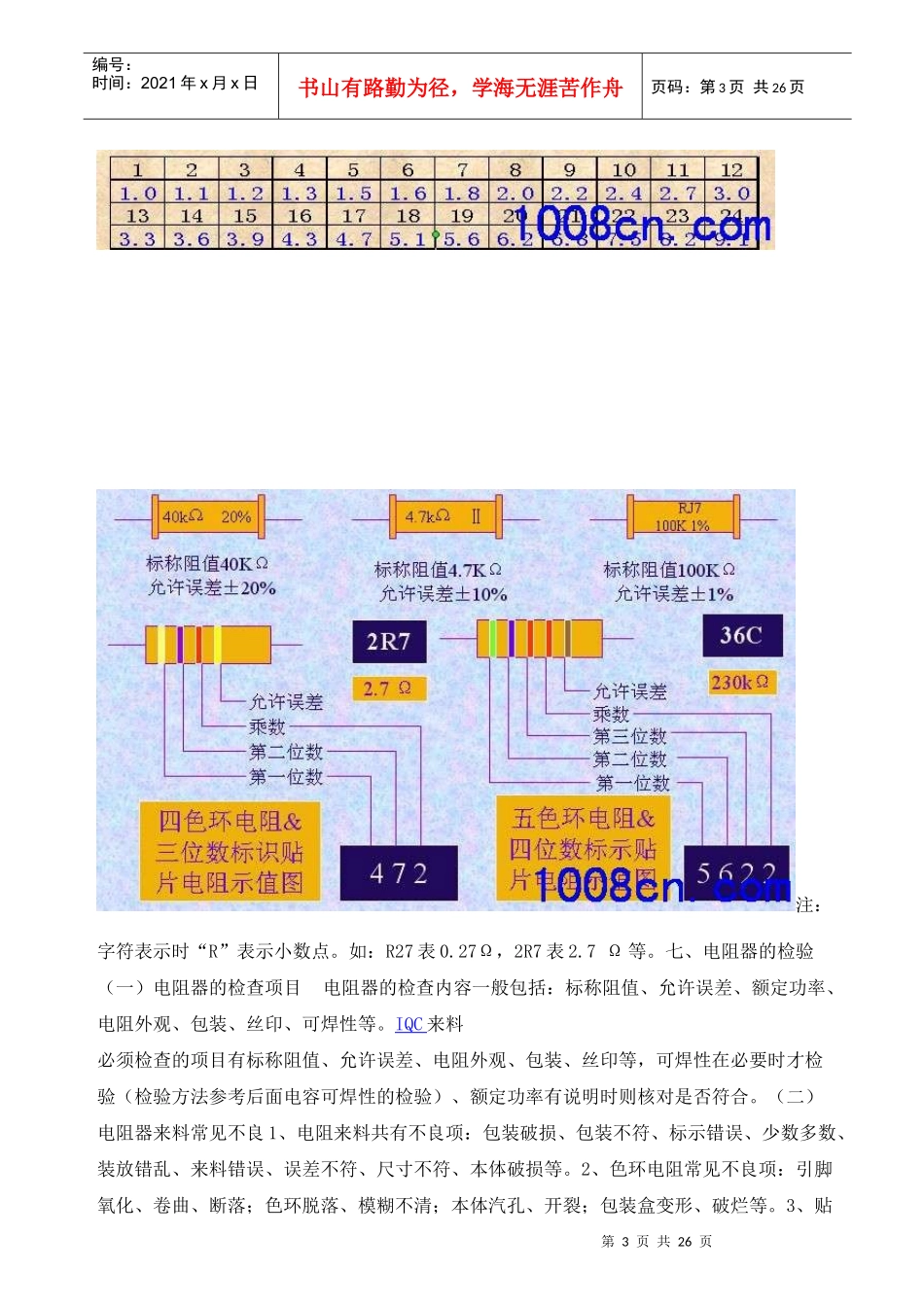

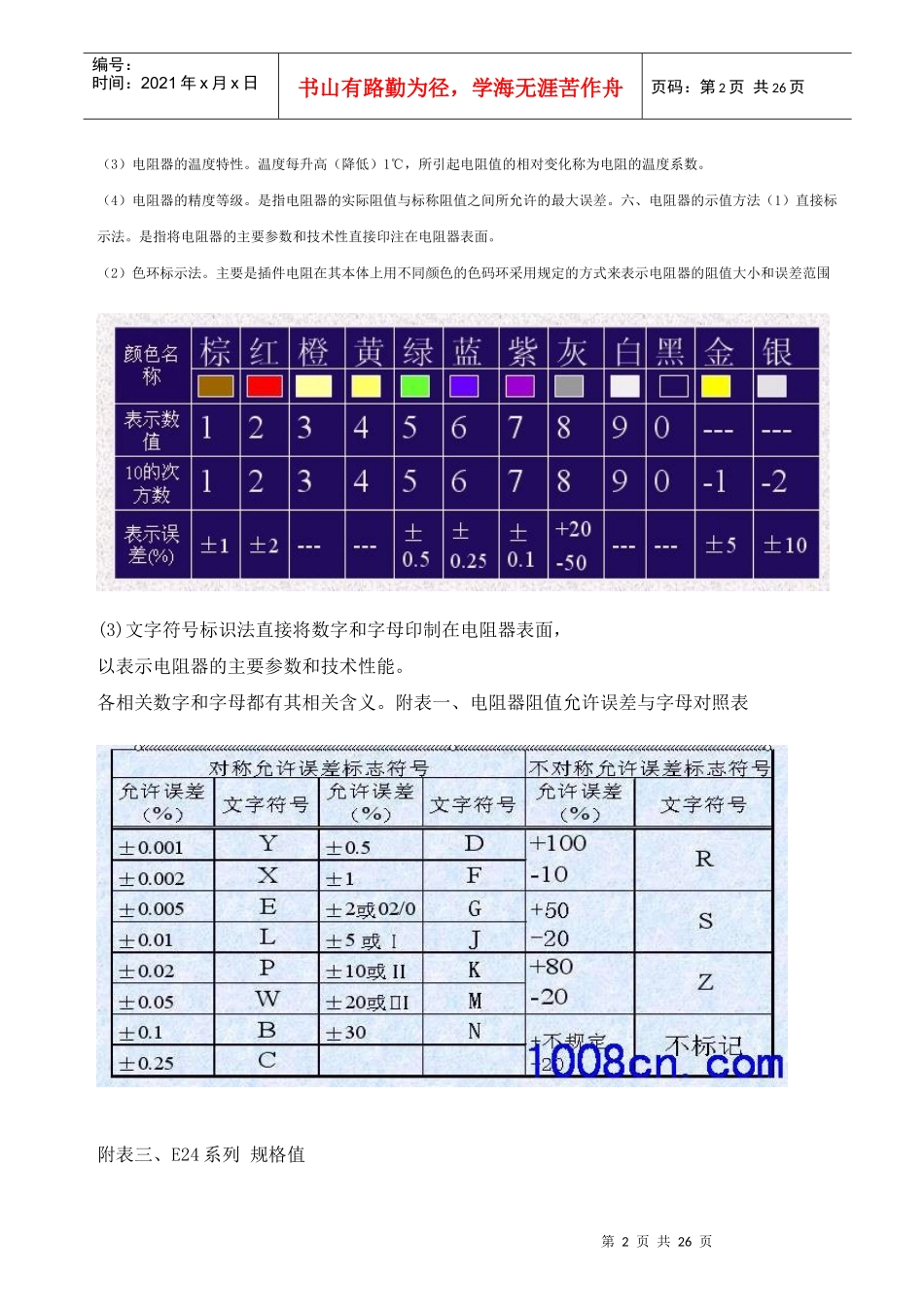

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页IQC电子产品常识第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。它用“R”或“r”表示。一、电阻器的种类。电阻器可分为固定电阻器和可变电阻器两大类。（1）固定电阻器：根据制作的材料不同，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。（2）可变电阻器：可分为半可调电阻器和电位器两类。二、电阻器的作用电阻器在各种电路中阻碍电的通过，起到降压、分压、稳定和调节电流的作用，与电容组合还可起滤波的作用。三、电阻器的符号电阻器在电路中一般有以下表示符号四、电阻器的特性（1）电阻器与电压、电流的关系。欧姆定律：R=U/I。串联电路中总电阻等于各分电阻之和：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之和：1/R总=1/R1+1/R2+······（2）电阻与材料之间的关系：R=ρL/S五、电阻器的主要参数（1）电阻器的标称阻值。符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。（2）电阻器的额定功率是指电阻器在规定的气压和温度下，长期在交、直流电路中工作时所允许消耗的最大功率。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页（3）电阻器的温度特性。温度每升高（降低）1℃，所引起电阻值的相对变化称为电阻的温度系数。（4）电阻器的精度等级。是指电阻器的实际阻值与标称阻值之间所允许的最大误差。六、电阻器的示值方法（1）直接标示法。是指将电阻器的主要参数和技术性直接印注在电阻器表面。（2）色环标示法。主要是插件电阻在其本体上用不同颜色的色码环采用规定的方式来表示电阻器的阻值大小和误差范围(3)文字符号标识法直接将数字和字母印制在电阻器表面，以表示电阻器的主要参数和技术性能。各相关数字和字母都有其相关含义。附表一、电阻器阻值允许误差与字母对照表附表三、E24系列规格值第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页注：字符表示时“R”表示小数点。如：R27表0.27Ω，2R7表2.7Ω等。七、电阻器的检验（一）电阻器的检查项目电阻器的检查内容一般包括：标称阻值、允许误差、额定功率、电阻外观、包装、丝印、可焊性等。IQC来料必须检查的项目有标称阻值、允许误差、电阻外观、包装、丝印等，可焊性在必要时才检验（检验方法参考后面电容可焊性的检验）、额定功率有说明时则核对是否符合。（二）电阻器来料常见不良1、电阻来料共有不良项：包装破损、包装不符、标示错误、少数多数、装放错乱、来料错误、误差不符、尺寸不符、本体破损等。2、色环电阻常见不良项：引脚氧化、卷曲、断落；色环脱落、模糊不清；本体汽孔、开裂；包装盒变形、破烂等。3、贴第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页片电阻常见不良项：贴片料盘变形、编带破裂、反卷、孔位尺寸不符；丝印不清、脱落；焊头氧化、裂、脱落；本体开裂等。附表——电阻器检查项目电子元器件常识电容器电容器简称电容，是一种贮能元件。用字母“C”表示。一、电容器的种类及电路中的符号第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页二、电容器的作用：电容器的作用主要有：耦合、滤波、隔直流、调谐以及与电感元件组成振荡电路等。三、电容器的特性：电容器在电路中具有隔断直流电、通过交流电的作用，常称其具有“隔直”和“通交”功能。电容器的串、并联特性：串联电路中总电容的倒数等于各电容倒数之和：1/C总=1/C1+1/C2+……并联电路中总电容等于各电容之和：C总=C1+C2+……四、电容器的主要参数1、标称容值和允许误差：标注在电容器外壳上的电容量数值称电容器的标称容值。电容器的单位为法拉，用字母“F”表示，其它常用单位还有“pF、nF、μF等。其关系为：1012pF=109nF=106μF=1F.电容器的允许误差有用百分数的，也有用误差等...
