数字温度传感器电路设计报告VIP免费

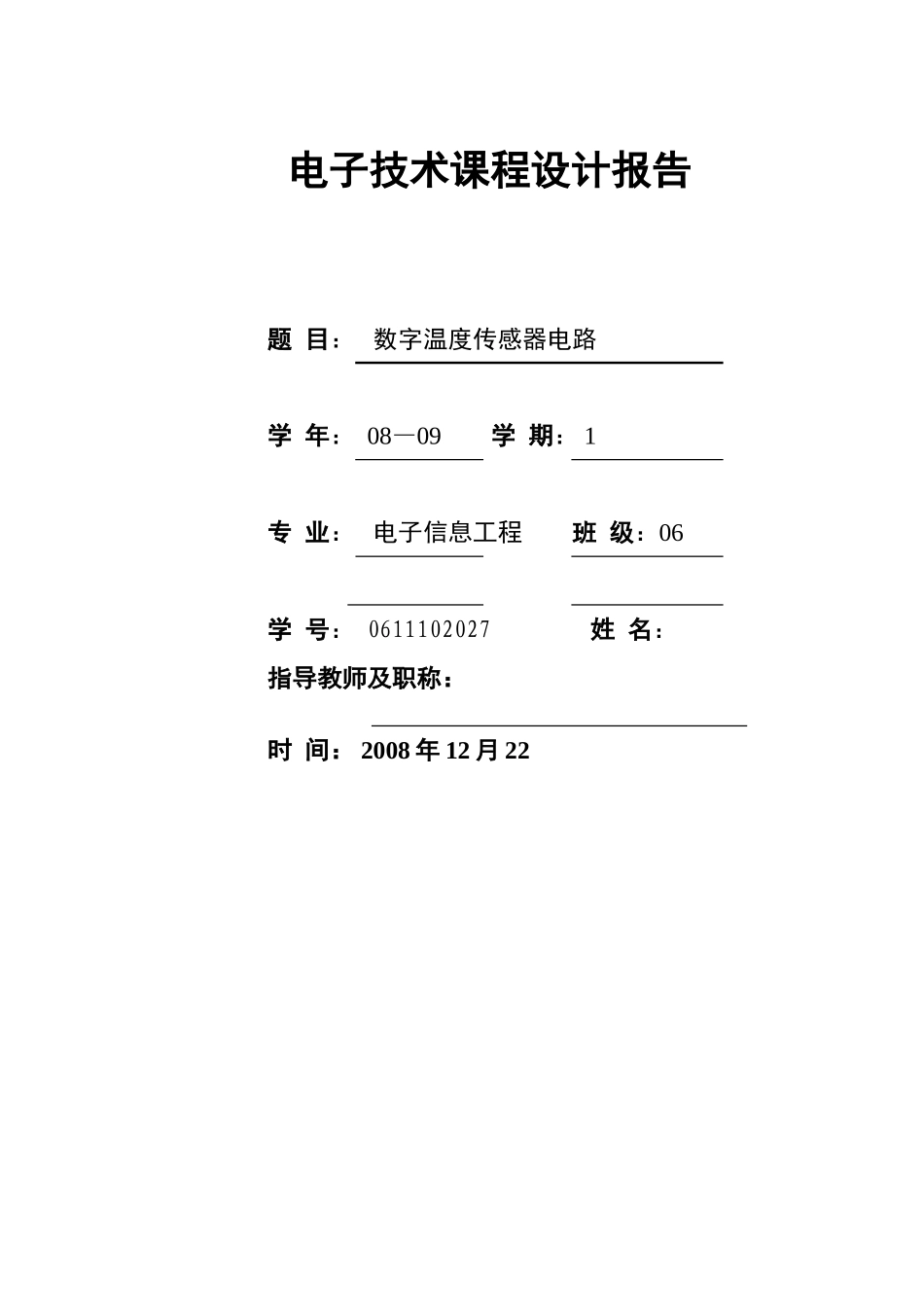

数字温度传感器电路设计报告_第1页
1/11

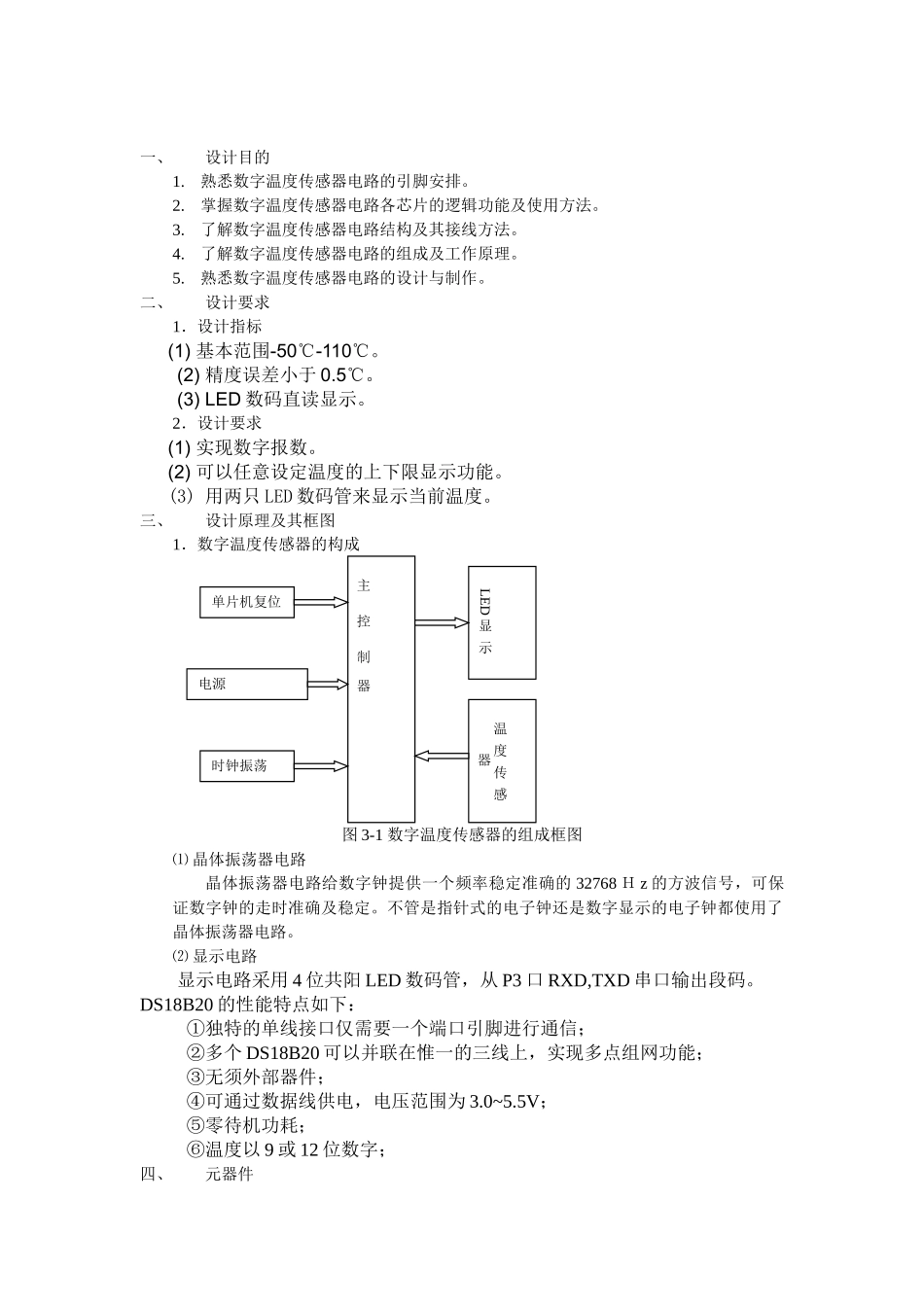

数字温度传感器电路设计报告_第2页
2/11

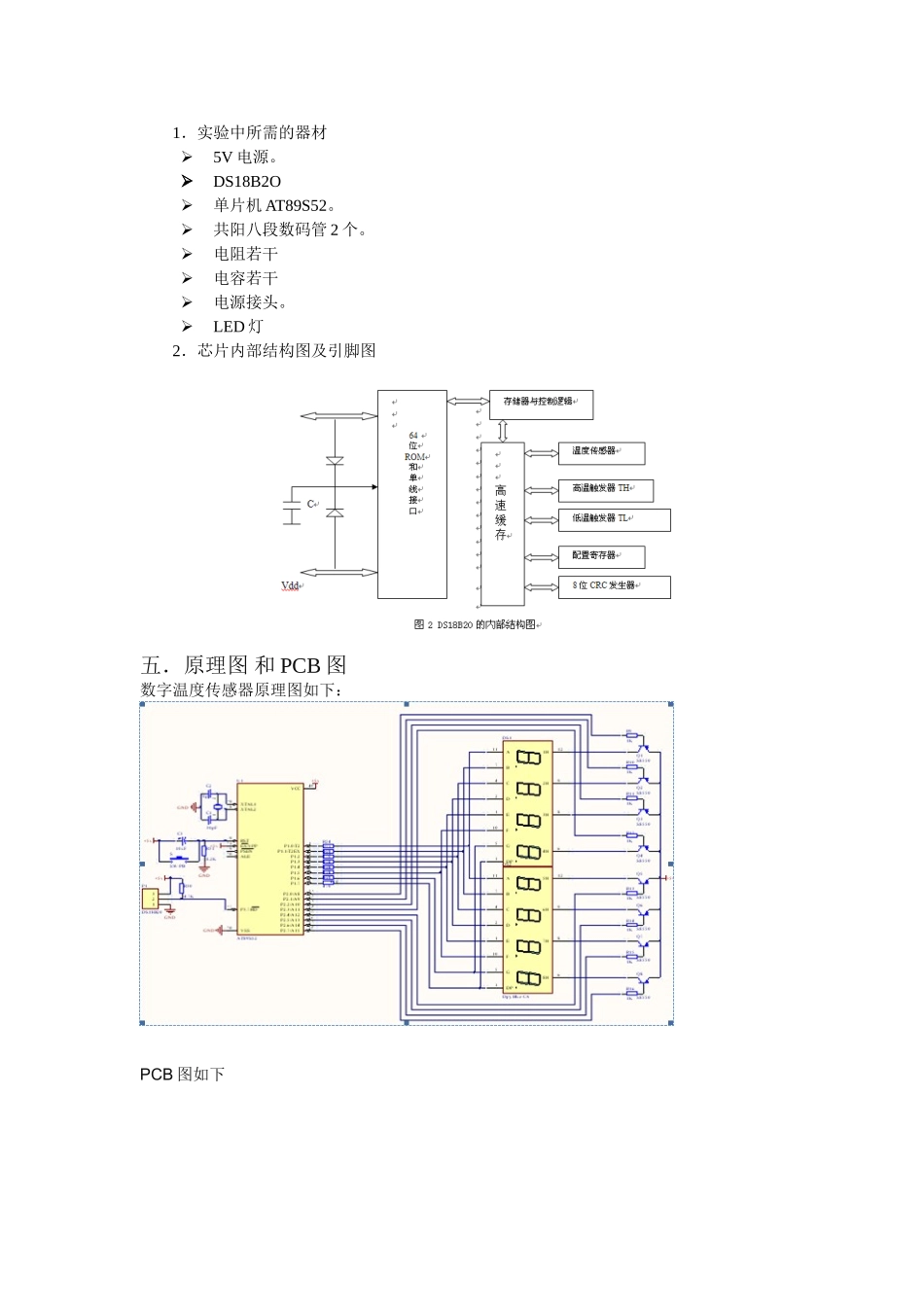

数字温度传感器电路设计报告_第3页
3/11
电子技术课程设计报告题目:数字温度传感器电路学年:08—09学期:1专业:电子信息工程班级:06学号:0611102027姓名:指导教师及职称:时间:2008年12月22一、设计目的1.熟悉数字温度传感器电路的引脚安排。2.掌握数字温度传感器电路各芯片的逻辑功能及使用方法。3.了解数字温度传感器电路结构及其接线方法。4.了解数字温度传感器电路的组成及工作原理。5.熟悉数字温度传感器电路的设计与制作。二、设计要求1.设计指标(1)基本范围-50℃-110℃。(2)精度误差小于0.5℃。(3)LED数码直读显示。2.设计要求(1)实现数字报数。(2)可以任意设定温度的上下限显示功能。(3)用两只LED数码管来显示当前温度。三、设计原理及其框图1.数字温度传感器的构成图3-1数字温度传感器的组成框图⑴晶体振荡器电路晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号,可保证数字钟的走时准确及稳定。不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路。⑵显示电路显示电路采用4位共阳LED数码管,从P3口RXD,TXD串口输出段码。DS18B20的性能特点如下:①独特的单线接口仅需要一个端口引脚进行通信;②多个DS18B20可以并联在惟一的三线上,实现多点组网功能;③无须外部器件;④可通过数据线供电,电压范围为3.0~5.5V;⑤零待机功耗;⑥温度以9或12位数字;四、元器件主控制器LED显示温度传感器单片机复位时钟振荡电源1.实验中所需的器材5V电源。DS18B2O单片机AT89S52。共阳八段数码管2个。电阻若干电容若干电源接头。LED灯2.芯片内部结构图及引脚图五.原理图和PCB图数字温度传感器原理图如下:PCB图如下六.电路程序系统程序主要包括主程序,读出温度子程序,温度转换命令子程序,计算温度子程序,显示数据刷新子程序等。#include"reg51.h"#include"intrins.h"//_nop_();延时函数用#defineDisdataP1//段码输出口#definediscanP2//扫描口#defineucharunsignedchar#defineuintunsignedintsbitDQ=P3^7;//温度输入口sbitDIN=P0^7;//LED小数点控制uinth;uinttemp;//**************温度小数部分用查表法***********//ucharcodeditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09}ucharcodedis_7[12]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf};//共阳LED段码表"0""1""2""3""4""5""6""7""8""9""不亮""-"ucharcodescan_con[4]={0x7f,0xbf,0xdf,0xef};//列扫描控制字uchardatatemp_data[2]={0x00,0x00};//读出温度暂放uchardatadisplay[5]={0x00,0x00,0x00,0x00,0x00};//显示单元数据,共4个数据和一voiddelay(uintt){for(;t>0;t--);}scan(){chark;for(k=0;k<4;k++)//4位LED扫描控制{Disdata=dis_7[display[k]];//数据显示if(k==1){DIN=0;}//小数点显示discan=scan_con[k];//位选delay(300);}/****************DS18B20复位函数************************/ow_reset(void){charpresence=1;while(presence){while(presence){DQ=1;_nop_();_nop_();//从高拉倒低DQ=0;delay(50);//550usDQ=1;delay(6);//66uspresence=DQ;//presence=0复位成功,继续下一步}delay(45);//延时500uspresence=~DQ;}DQ=1;//拉高电平}/****************DS18B20写命令函数************************///向1-WIRE总线上写1个字节voidwrite_byte(ucharval){uchari;for(i=8;i>0;i--){DQ=1;_nop_();_nop_();//从高拉倒低DQ=0;_nop_();_nop_();_nop_();_nop_();//5usDQ=val&0x01;//最低位移出delay(6);//66usval=val/2;//右移1位}DQ=1;delay(1);}//从总线上取1个字节ucharread_byte(void){uchari;ucharvalue=0;for(i=8;i>0;i--){DQ=1;_nop_();_nop_();value>>=1;DQ=0;_nop_();_nop_();_nop_();_nop_();//4usDQ=1;_nop_();_nop_();_nop_();_nop_();//4usif(DQ)value|=0x80;delay(6);//66us}DQ=1;return(value);}read_temp(){ow_reset();//总线复位delay(200);write_byte(0xcc);//发命令write_byte(0x44);//发转换命令ow_reset();delay(1);write_byte(0xcc);//发命令write_byte(0xbe);temp_data[0]=read_byte();//读温度值的第字节temp_d...
