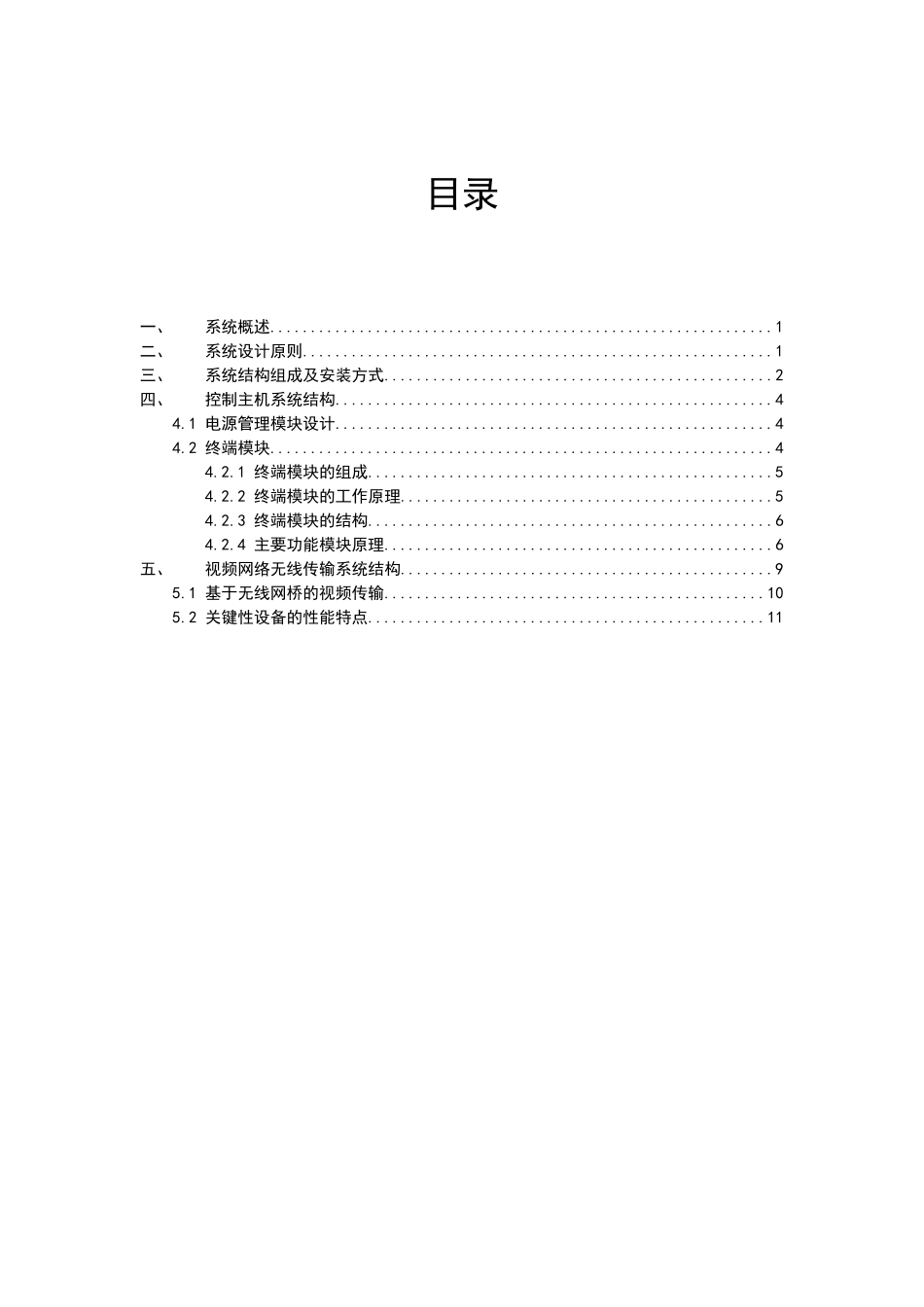

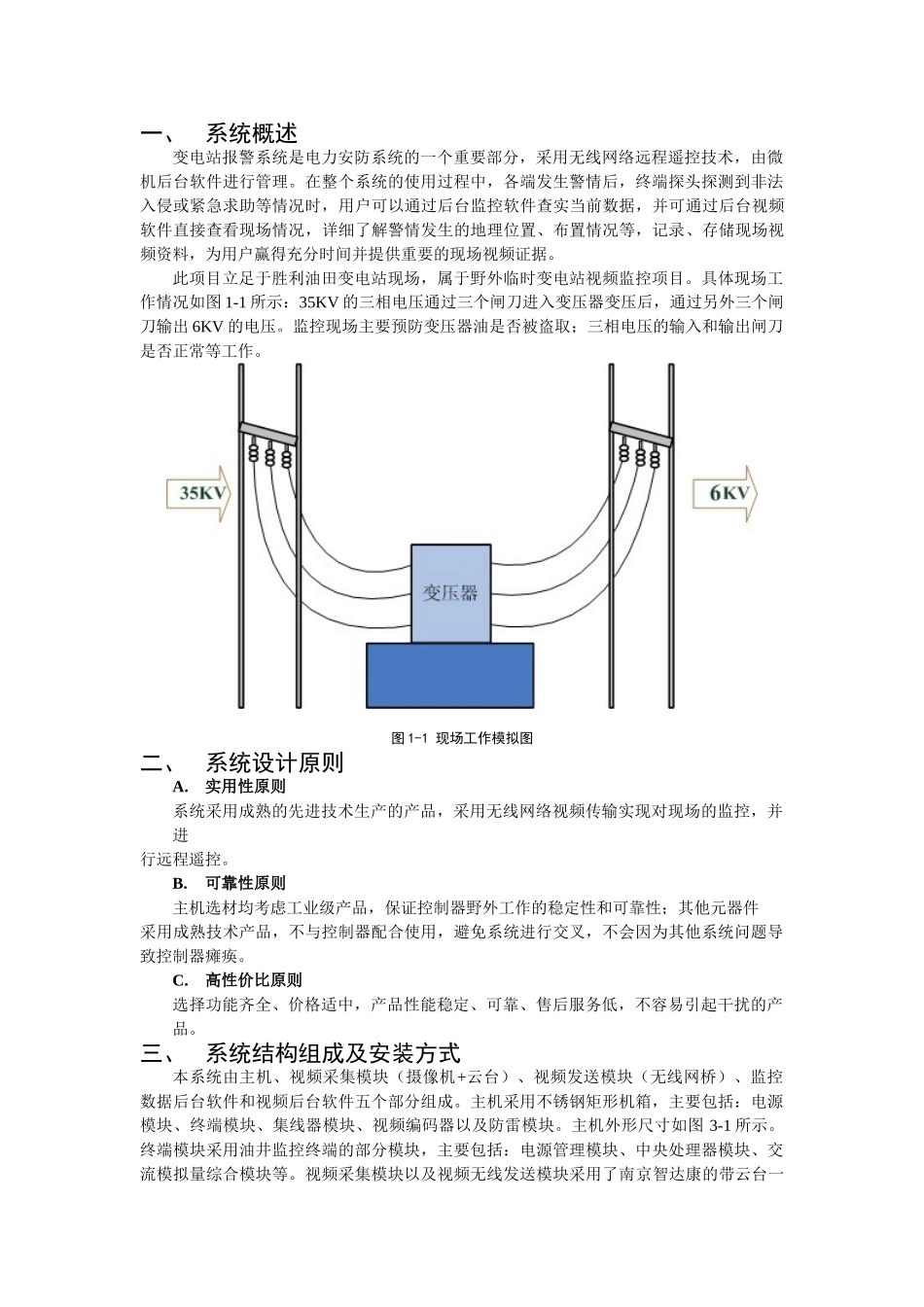

胜利油田临时变电站智能视频监测报警系统设计方案目录一、系统概述..............................................................1二、系统设计原则..........................................................1三、系统结构组成及安装方式................................................2四、控制主机系统结构......................................................44.1电源管理模块设计......................................................44.2终端模块..............................................................44.2.1终端模块的组成..................................................54.2.2终端模块的工作原理..............................................54.2.3终端模块的结构..................................................64.2.4主要功能模块原理................................................6五、视频网络无线传输系统结构..............................................95.1基于无线网桥的视频传输...............................................105.2关键性设备的性能特点.................................................11一、系统概述变电站报警系统是电力安防系统的一个重要部分，采用无线网络远程遥控技术，由微机后台软件进行管理。在整个系统的使用过程中，各端发生警情后，终端探头探测到非法入侵或紧急求助等情况时，用户可以通过后台监控软件查实当前数据，并可通过后台视频软件直接查看现场情况，详细了解警情发生的地理位置、布置情况等，记录、存储现场视频资料，为用户赢得充分时间并提供重要的现场视频证据。此项目立足于胜利油田变电站现场，属于野外临时变电站视频监控项目。具体现场工作情况如图1-1所示：35KV的三相电压通过三个闸刀进入变压器变压后，通过另外三个闸刀输出6KV的电压。监控现场主要预防变压器油是否被盗取；三相电压的输入和输出闸刀是否正常等工作。图1-1现场工作模拟图二、系统设计原则A.实用性原则系统采用成熟的先进技术生产的产品，采用无线网络视频传输实现对现场的监控，并进行远程遥控。B.可靠性原则主机选材均考虑工业级产品，保证控制器野外工作的稳定性和可靠性；其他元器件采用成熟技术产品，不与控制器配合使用，避免系统进行交叉，不会因为其他系统问题导致控制器瘫痪。C.高性价比原则选择功能齐全、价格适中，产品性能稳定、可靠、售后服务低，不容易引起干扰的产品。三、系统结构组成及安装方式本系统由主机、视频采集模块（摄像机+云台）、视频发送模块（无线网桥）、监控数据后台软件和视频后台软件五个部分组成。主机采用不锈钢矩形机箱，主要包括：电源模块、终端模块、集线器模块、视频编码器以及防雷模块。主机外形尺寸如图3-1所示。终端模块采用油井监控终端的部分模块，主要包括：电源管理模块、中央处理器模块、交流模拟量综合模块等。视频采集模块以及视频无线发送模块采用了南京智达康的带云台一体化球机和ZA-5000-I无线网桥。主机、摄像机以及无线网桥均安装在被监控电力线的水泥杆上，电力线或变压器一旦被盗、三相断线或停电，主机立即探知并以无线网桥无线传输的方式发送报警信息给终端监控软件通知用户，后台软件接受并显示存储报警信息，根据信息判断可能出现的故障线路，用户可通过后台视频软件实时观察现场可能的线路情况并派相关人员到现场查验情况，处理相关问题。系统现场工作如图3-2所示。图3-1主机机箱尺寸图图3-2系统模拟现场工作图四、控制主机系统结构主机主要包括：电源模块、终端模块、集线器模块、视频编码器以及防雷模块。终端模块采用油井监控终端的部分模块，主要包括：电源管理模块、中央处理器模块、交流模拟量综合模块等。主机设计框图如图4-1所示。图4-1主机系统设计框图4.1电源管理模块设计电源模块提供现场所有设备的供电需要，自动化部通过PT变换给出220VAC直接提供给终端模块。终端电源板把输入的交流电压转换为三路直流电压，一路24V向外输出、一路24V和1路5V向内供给总线板。电源管理模块还需进行二次变压处理给出交流24V供给云...
