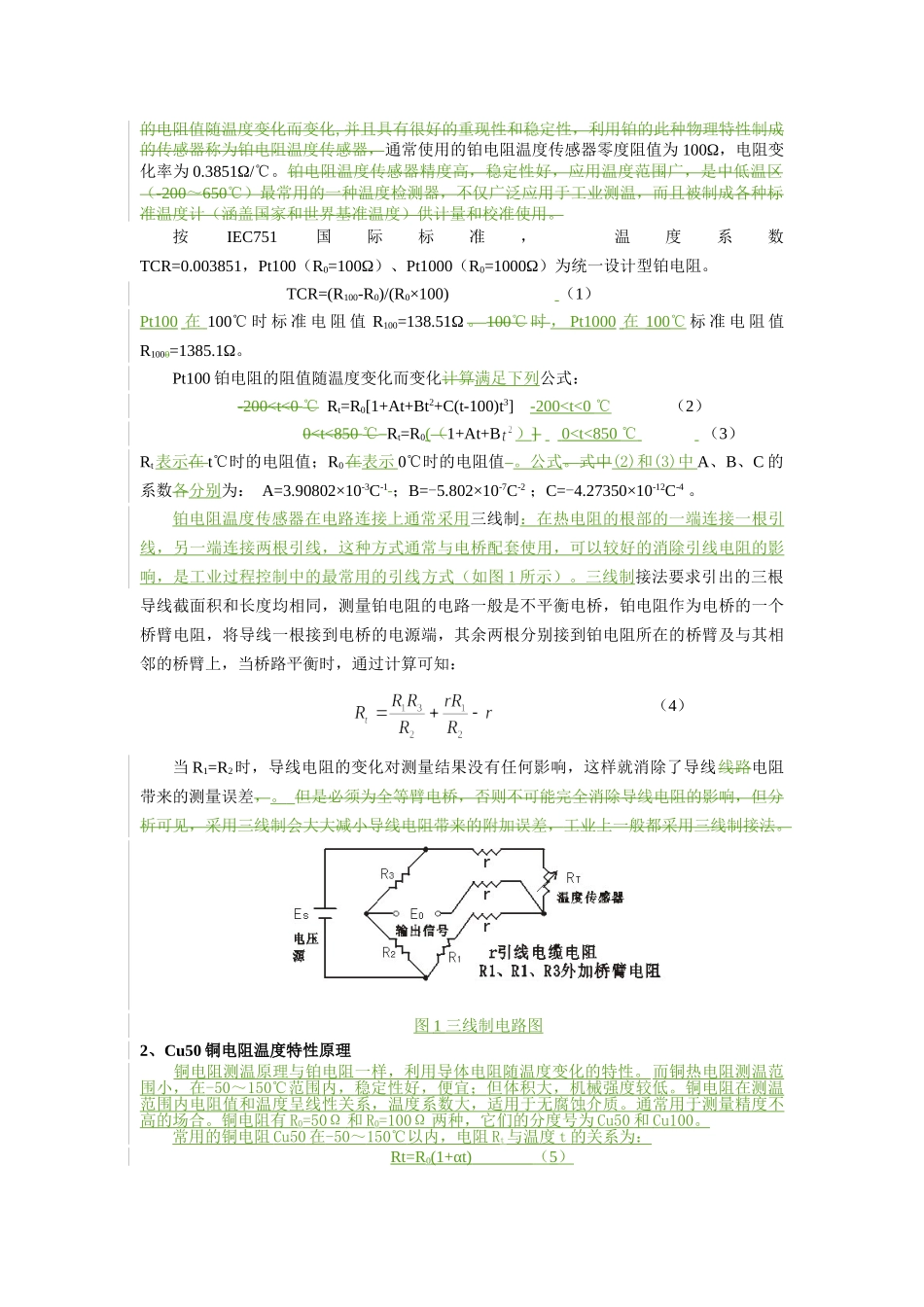

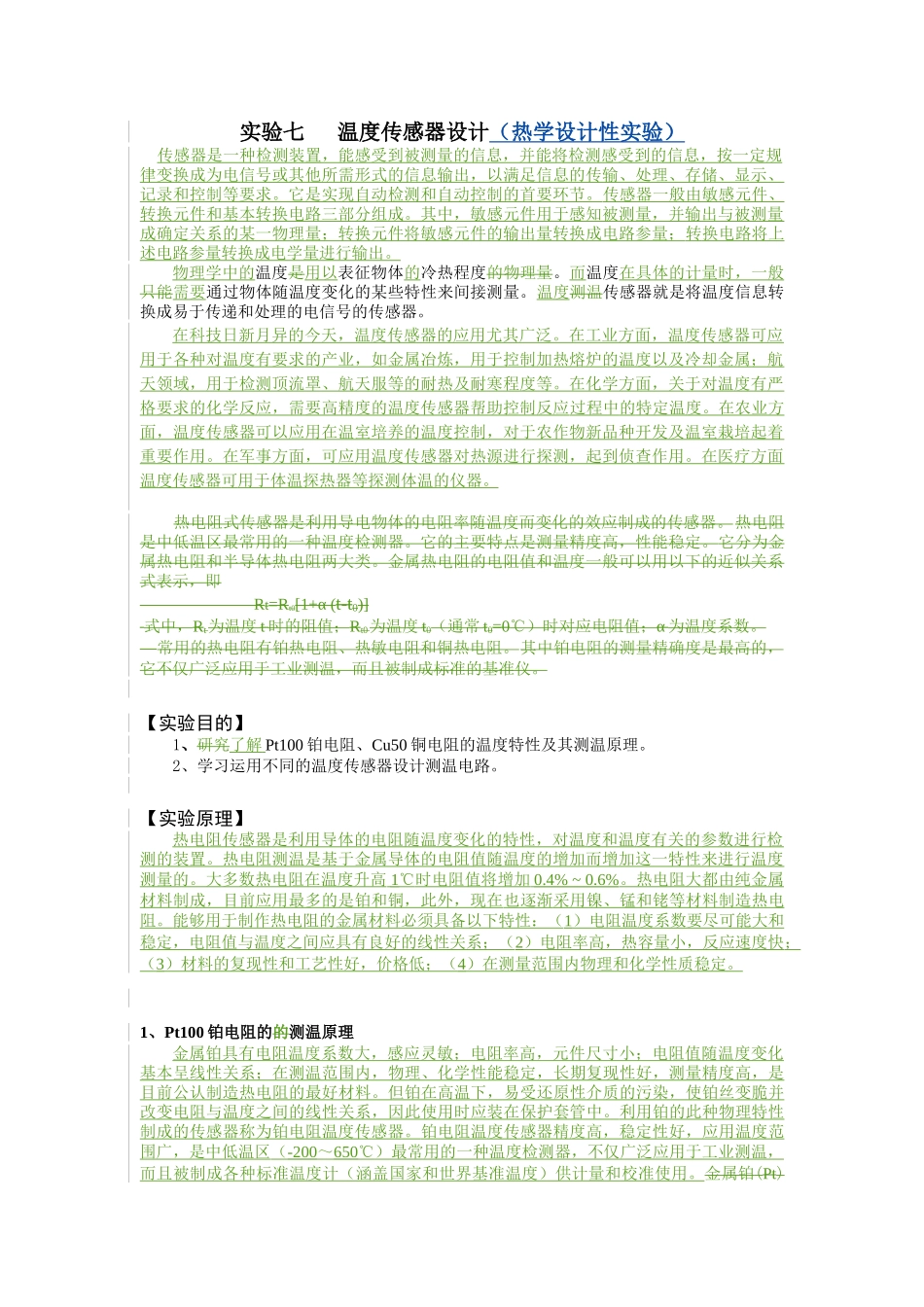

实验七温度传感器设计（热学设计性实验）传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。传感器一般由敏感元件、转换元件和基本转换电路三部分组成。其中，敏感元件用于感知被测量，并输出与被测量成确定关系的某一物理量；转换元件将敏感元件的输出量转换成电路参量；转换电路将上述电路参量转换成电学量进行输出。物理学中的温度是用以表征物体的冷热程度的物理量。而温度在具体的计量时，一般只能需要通过物体随温度变化的某些特性来间接测量。温度测温传感器就是将温度信息转换成易于传递和处理的电信号的传感器。在科技日新月异的今天，温度传感器的应用尤其广泛。在工业方面，温度传感器可应用于各种对温度有要求的产业，如金属冶炼，用于控制加热熔炉的温度以及冷却金属；航天领域，用于检测顶流罩、航天服等的耐热及耐寒程度等。在化学方面，关于对温度有严格要求的化学反应，需要高精度的温度传感器帮助控制反应过程中的特定温度。在农业方面，温度传感器可以应用在温室培养的温度控制，对于农作物新品种开发及温室栽培起着重要作用。在军事方面，可应用温度传感器对热源进行探测，起到侦查作用。在医疗方面温度传感器可用于体温探热器等探测体温的仪器。热电阻式传感器是利用导电物体的电阻率随温度而变化的效应制成的传感器。热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。它分为金属热电阻和半导体热电阻两大类。金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α(t-t0)]式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。常用的热电阻有铂热电阻、热敏电阻和铜热电阻。其中铂电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。【实验目的】1、研究了解Pt100铂电阻、Cu50铜电阻的温度特性及其测温原理。2、学习运用不同的温度传感器设计测温电路。【实验原理】热电阻传感器是利用导体的电阻随温度变化的特性，对温度和温度有关的参数进行检测的装置。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。大多数热电阻在温度升高1℃时电阻值将增加0.4%~0.6%。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在也逐渐采用镍、锰和铑等材料制造热电阻。能够用于制作热电阻的金属材料必须具备以下特性：（1）电阻温度系数要尽可能大和稳定，电阻值与温度之间应具有良好的线性关系；（2）电阻率高，热容量小，反应速度快；（3）材料的复现性和工艺性好，价格低；（4）在测量范围内物理和化学性质稳定。1、Pt100铂电阻的的测温原理金属铂具有电阻温度系数大，感应灵敏；电阻率高，元件尺寸小；电阻值随温度变化基本呈线性关系；在测温范围内，物理、化学性能稳定，长期复现性好，测量精度高，是目前公认制造热电阻的最好材料。但铂在高温下，易受还原性介质的污染，使铂丝变脆并改变电阻与温度之间的线性关系，因此使用时应装在保护套管中。利用铂的此种物理特性制成的传感器称为铂电阻温度传感器。铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计（涵盖国家和世界基准温度）供计量和校准使用。金属铂(Pt)的电阻值随温度变化而变化,并且具有很好的重现性和稳定性，利用铂的此种物理特性制成的传感器称为铂电阻温度传感器，通常使用的铂电阻温度传感器零度阻值为100Ω，电阻变化率为0.3851Ω/℃。铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计（涵盖国家和世界基准温度）供计量和校准使用。按IEC751国际标准，温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻。TCR=(R100-R0)/(R...
