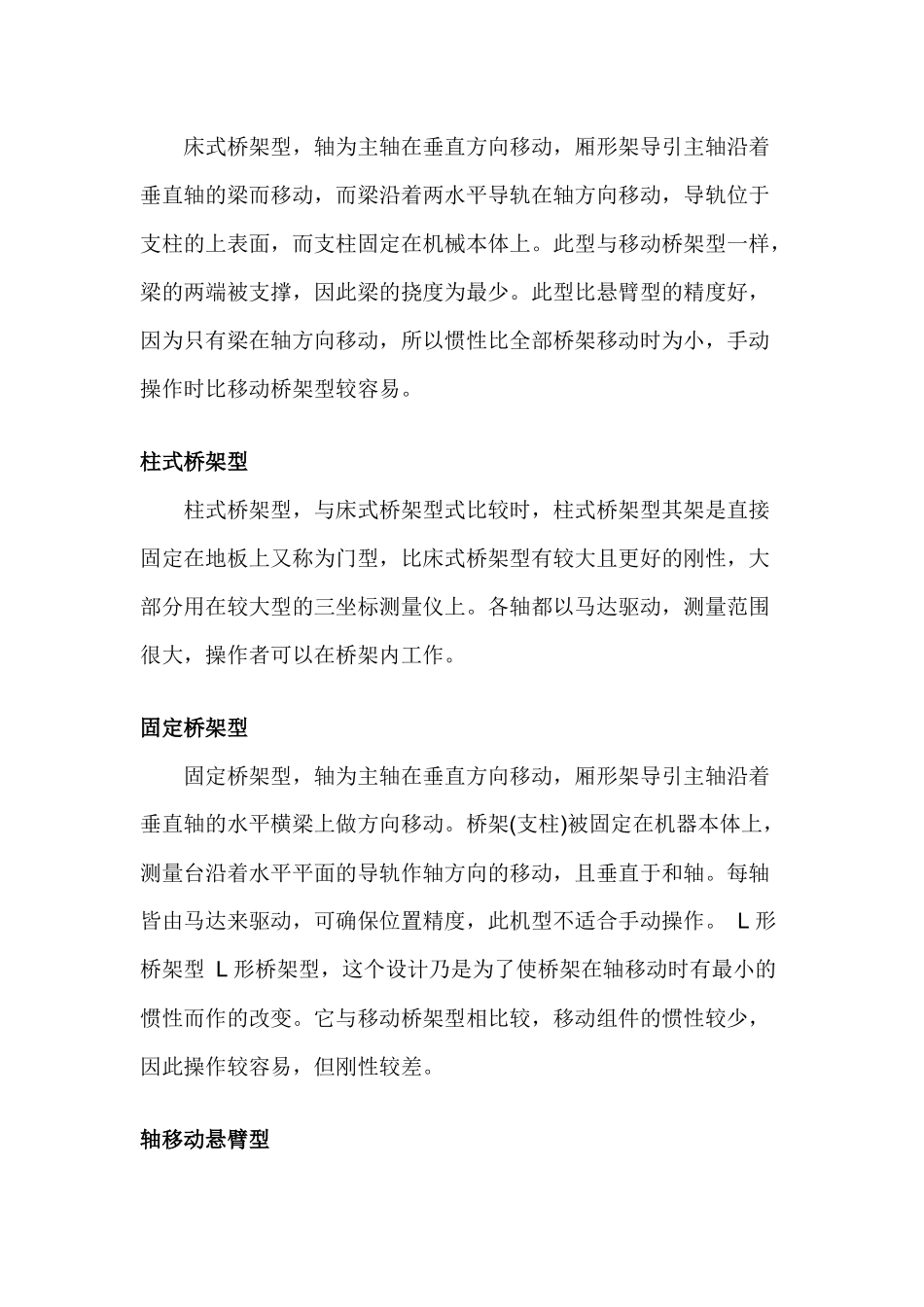

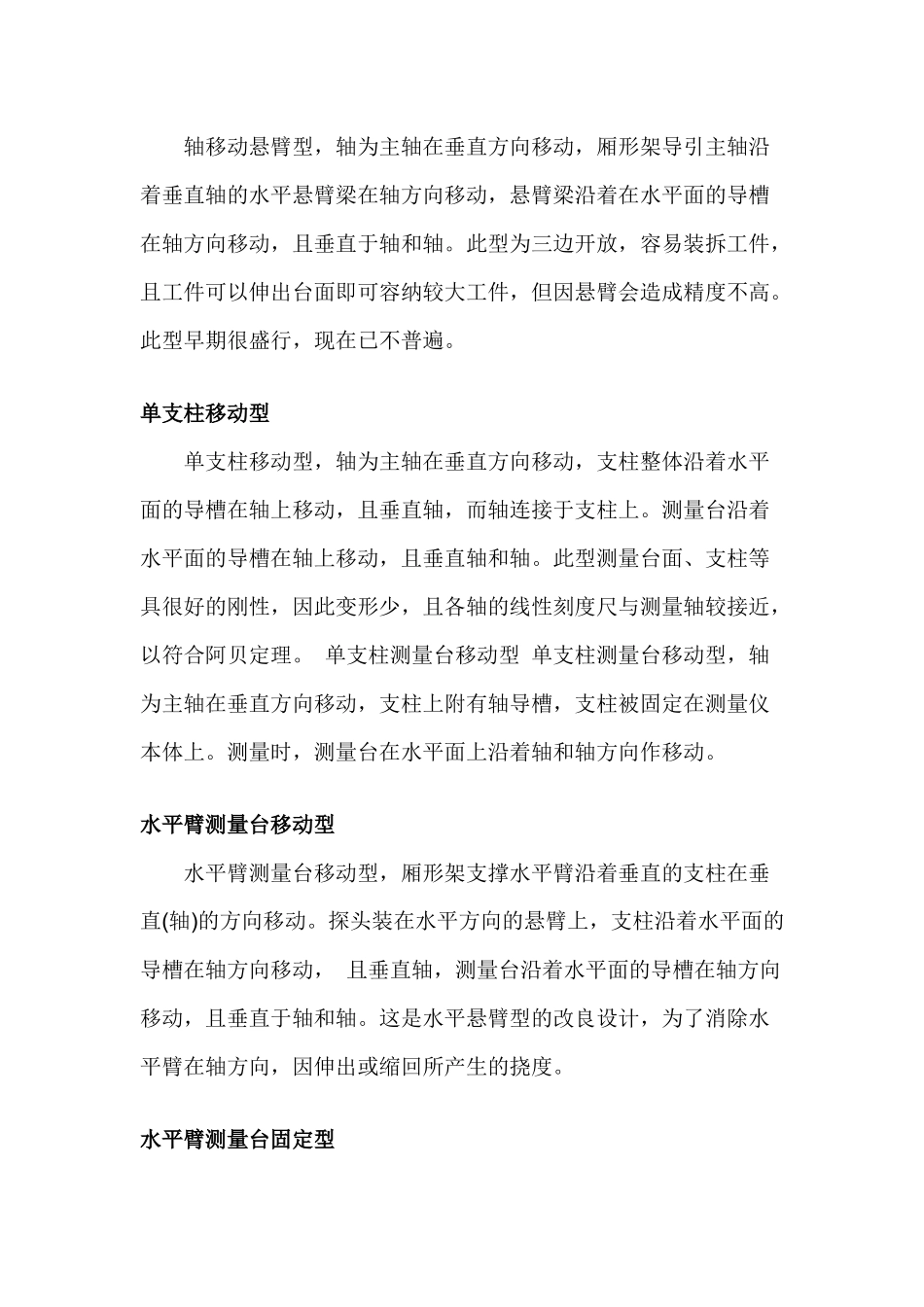

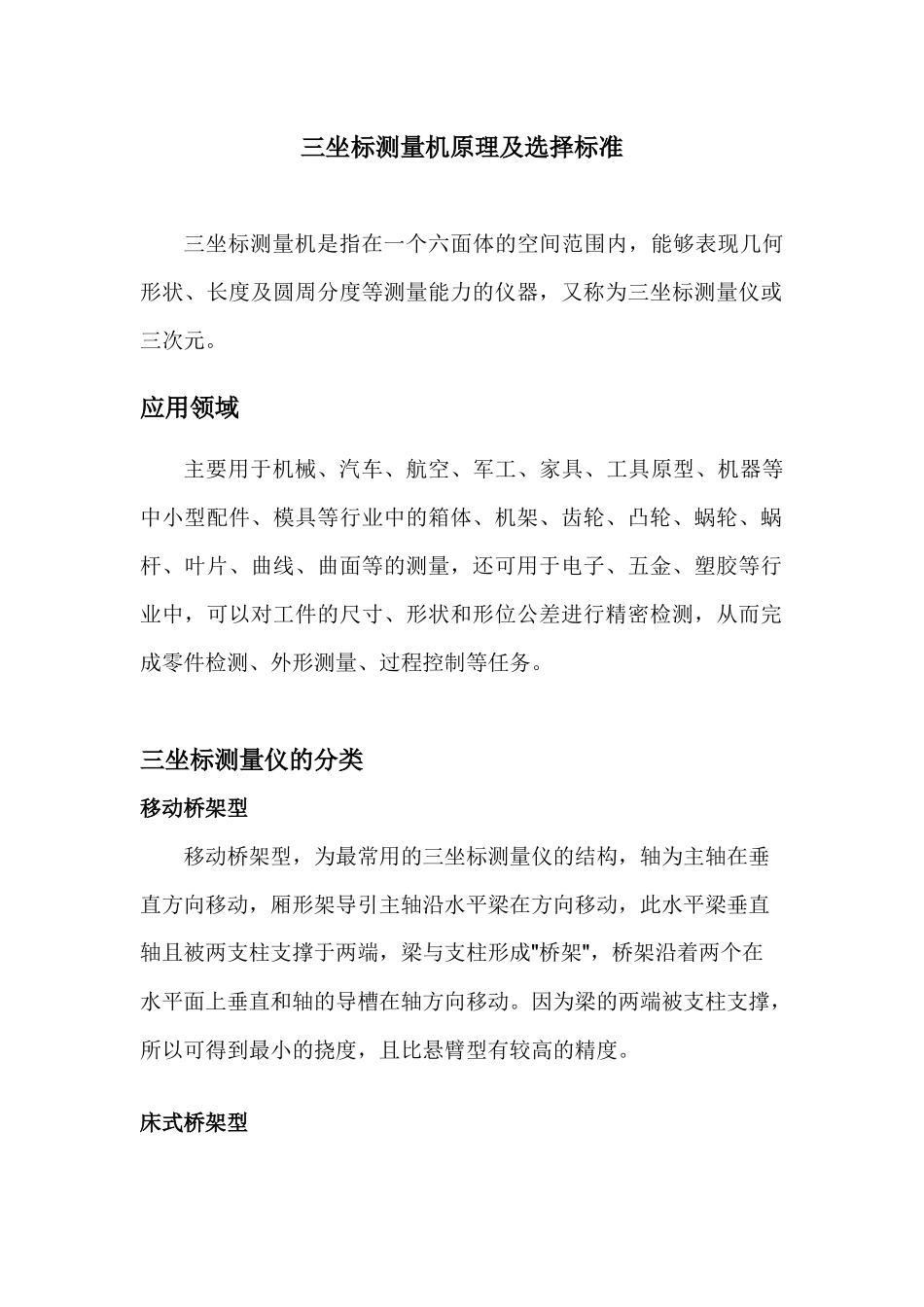

三坐标测量机原理及选择标准三坐标测量机是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。应用领域主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量，还可用于电子、五金、塑胶等行业中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。三坐标测量仪的分类移动桥架型移动桥架型，为最常用的三坐标测量仪的结构，轴为主轴在垂直方向移动，厢形架导引主轴沿水平梁在方向移动，此水平梁垂直轴且被两支柱支撑于两端，梁与支柱形成"桥架"，桥架沿着两个在水平面上垂直和轴的导槽在轴方向移动。因为梁的两端被支柱支撑，所以可得到最小的挠度，且比悬臂型有较高的精度。床式桥架型床式桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的梁而移动，而梁沿着两水平导轨在轴方向移动，导轨位于支柱的上表面，而支柱固定在机械本体上。此型与移动桥架型一样，梁的两端被支撑，因此梁的挠度为最少。此型比悬臂型的精度好，因为只有梁在轴方向移动，所以惯性比全部桥架移动时为小，手动操作时比移动桥架型较容易。柱式桥架型柱式桥架型，与床式桥架型式比较时，柱式桥架型其架是直接固定在地板上又称为门型，比床式桥架型有较大且更好的刚性，大部分用在较大型的三坐标测量仪上。各轴都以马达驱动，测量范围很大，操作者可以在桥架内工作。固定桥架型固定桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平横梁上做方向移动。桥架(支柱)被固定在机器本体上，测量台沿着水平平面的导轨作轴方向的移动，且垂直于和轴。每轴皆由马达来驱动，可确保位置精度，此机型不适合手动操作。L形桥架型L形桥架型，这个设计乃是为了使桥架在轴移动时有最小的惯性而作的改变。它与移动桥架型相比较，移动组件的惯性较少，因此操作较容易，但刚性较差。轴移动悬臂型轴移动悬臂型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平悬臂梁在轴方向移动，悬臂梁沿着在水平面的导槽在轴方向移动，且垂直于轴和轴。此型为三边开放，容易装拆工件，且工件可以伸出台面即可容纳较大工件，但因悬臂会造成精度不高。此型早期很盛行，现在已不普遍。单支柱移动型单支柱移动型，轴为主轴在垂直方向移动，支柱整体沿着水平面的导槽在轴上移动，且垂直轴，而轴连接于支柱上。测量台沿着水平面的导槽在轴上移动，且垂直轴和轴。此型测量台面、支柱等具很好的刚性，因此变形少，且各轴的线性刻度尺与测量轴较接近，以符合阿贝定理。单支柱测量台移动型单支柱测量台移动型，轴为主轴在垂直方向移动，支柱上附有轴导槽，支柱被固定在测量仪本体上。测量时，测量台在水平面上沿着轴和轴方向作移动。水平臂测量台移动型水平臂测量台移动型，厢形架支撑水平臂沿着垂直的支柱在垂直(轴)的方向移动。探头装在水平方向的悬臂上，支柱沿着水平面的导槽在轴方向移动，且垂直轴，测量台沿着水平面的导槽在轴方向移动，且垂直于轴和轴。这是水平悬臂型的改良设计，为了消除水平臂在轴方向，因伸出或缩回所产生的挠度。水平臂测量台固定型水平臂测量台固定型，其构造与测量台移动型相似。此型测量台固定，轴均在导槽内移动，测量时支柱在轴的导槽移动，而轴滑动台面在垂直轴方向移动。水平臂移动型水平臂移动型，轴悬臂在水平方向移动，支撑水平臂的厢形架沿着支柱在轴方向移动，而支柱垂直轴。支柱沿着水平面的导槽在轴方向移动，且垂直轴和轴，故不适合高精度的测量。除非水平臂在伸出或回收时，对因重量而造成的误差有所补偿。目前应用在车辆检验工作。闭环桥架型闭环桥架型，由于它的驱动方式在工作台中心，可减少因桥架移动所造成冲击，为所有三坐标测量仪中最稳定的一种。选择三坐标测量机的标准制造业中的质量目标在于将零件的生产与设计要求保持一致。但是，保持生产过程的一致性要求对制造流程进行控制。建立和保持制造流程一致性最为有效的方法是准确地测量工件尺寸，获得尺寸信息...
