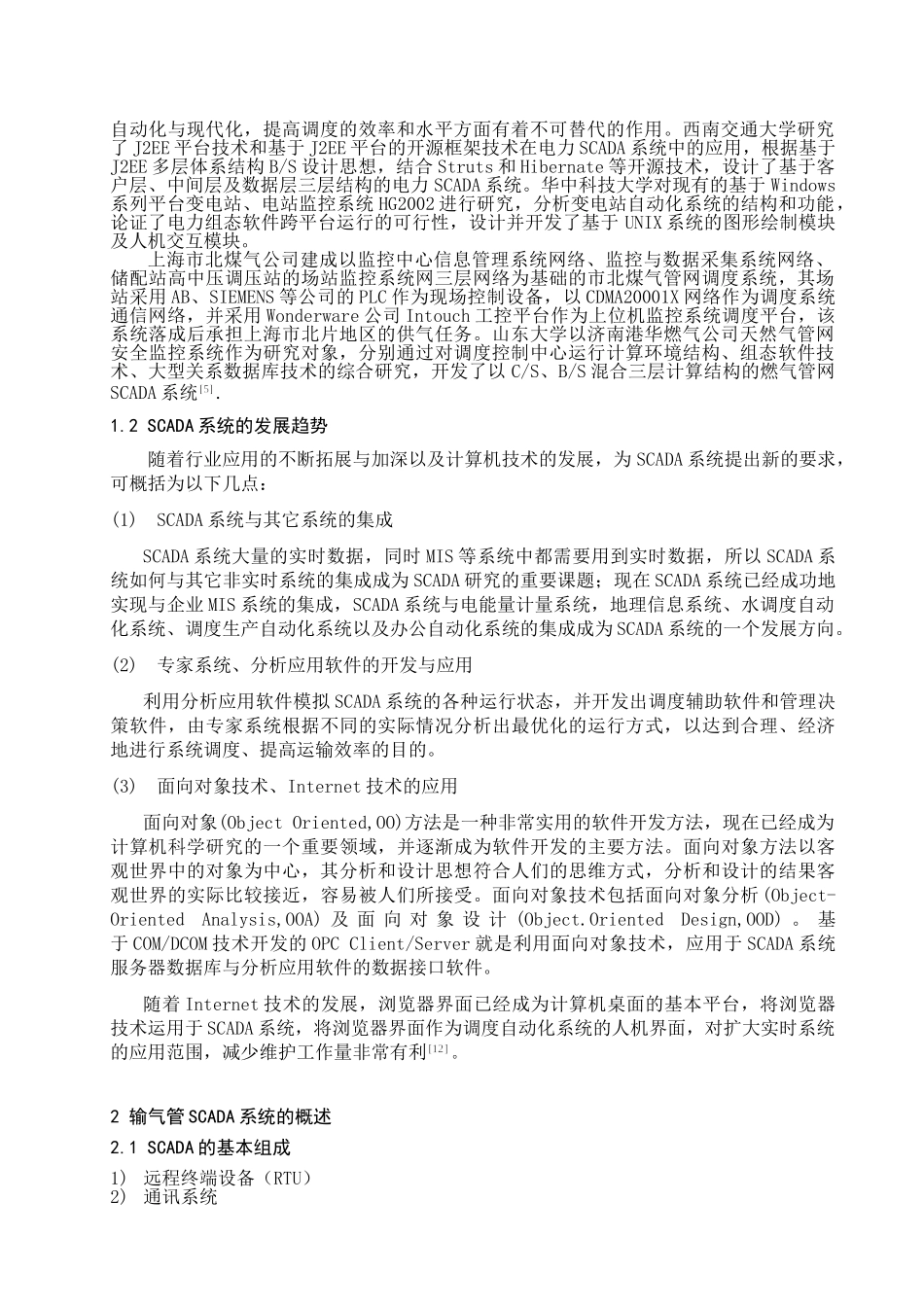

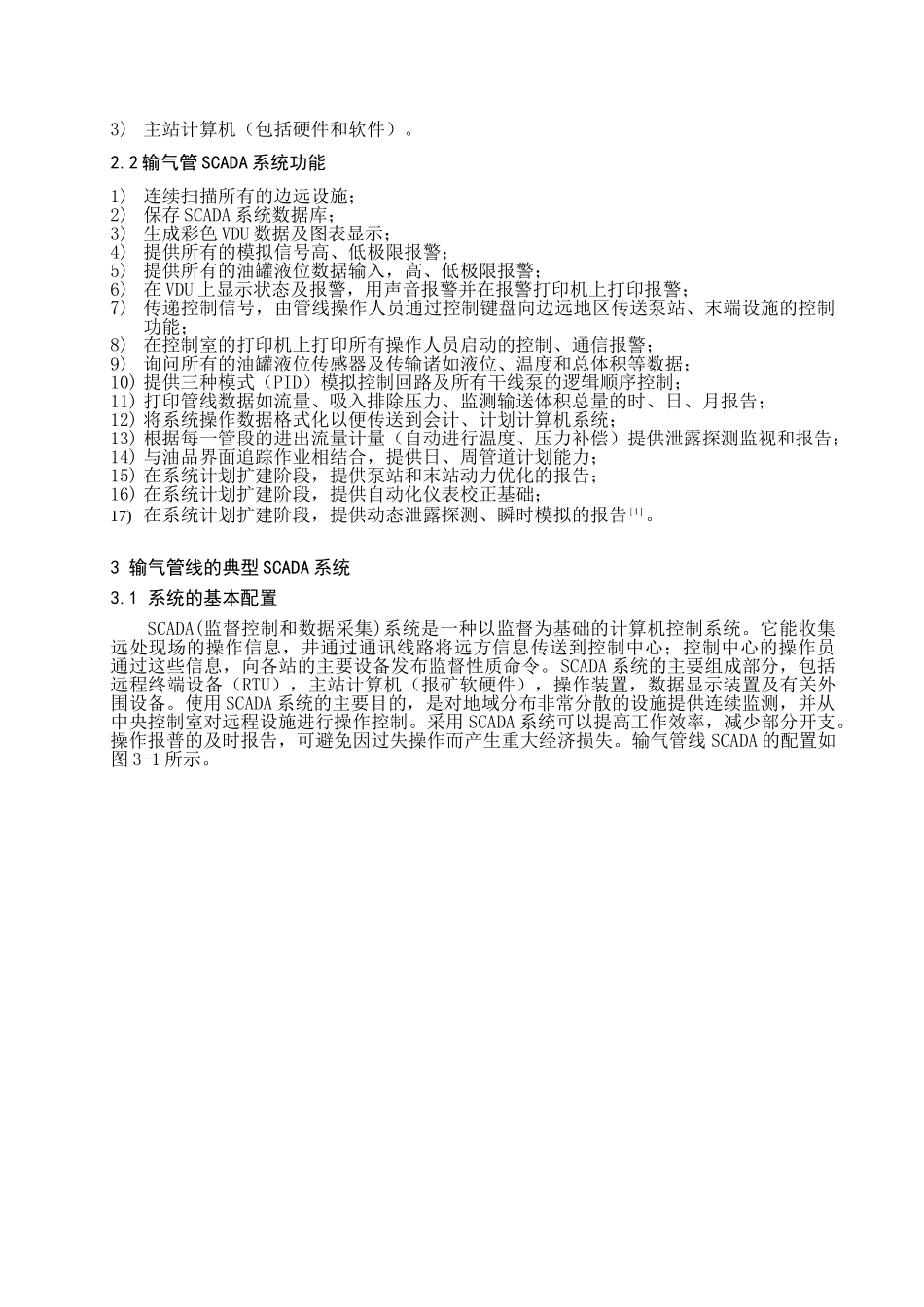

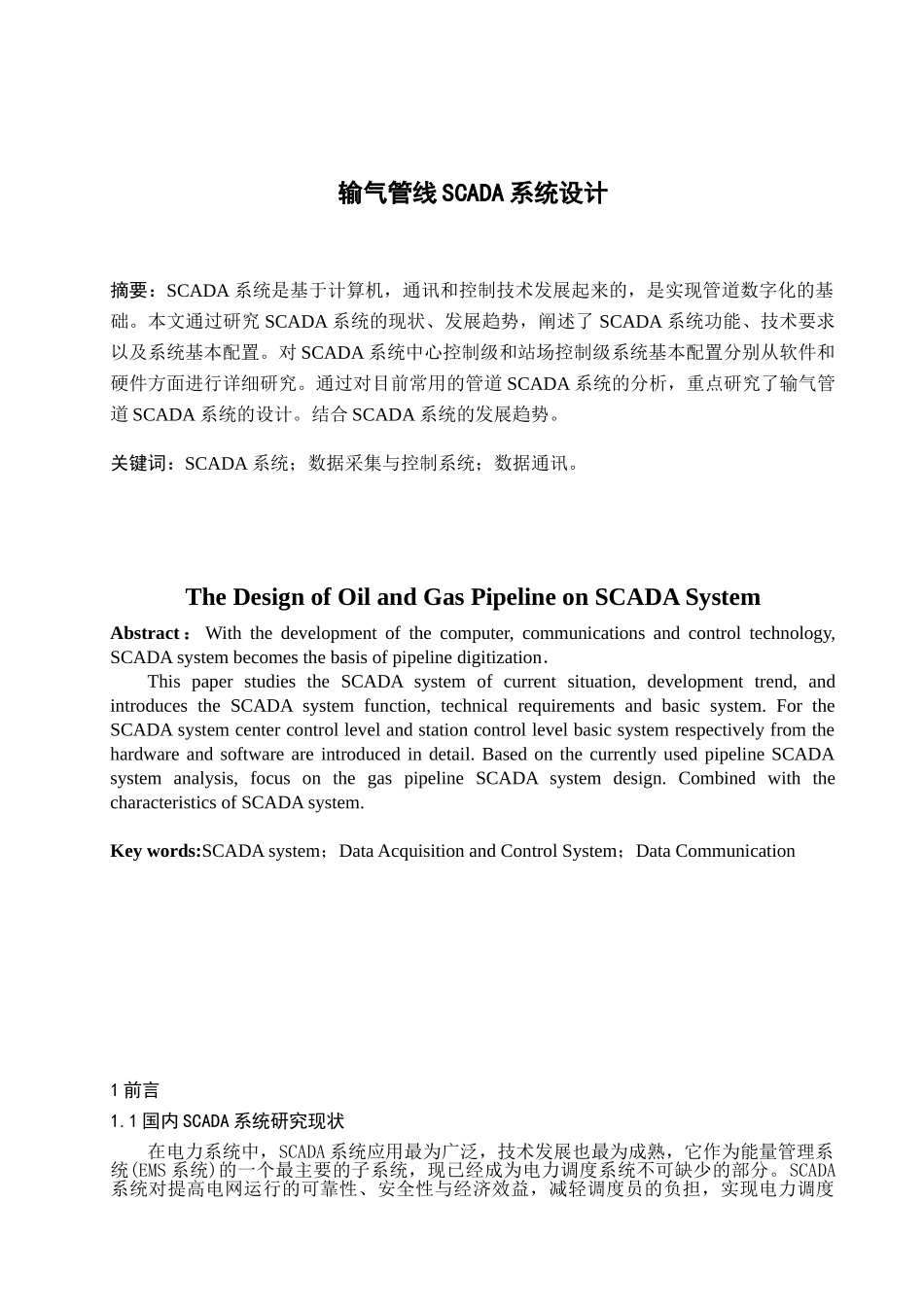

输气管线SCADA系统设计摘要：SCADA系统是基于计算机，通讯和控制技术发展起来的，是实现管道数字化的基础。本文通过研究SCADA系统的现状、发展趋势，阐述了SCADA系统功能、技术要求以及系统基本配置。对SCADA系统中心控制级和站场控制级系统基本配置分别从软件和硬件方面进行详细研究。通过对目前常用的管道SCADA系统的分析，重点研究了输气管道SCADA系统的设计。结合SCADA系统的发展趋势。关键词：SCADA系统；数据采集与控制系统；数据通讯。TheDesignofOilandGasPipelineonSCADASystemAbstract：Withthedevelopmentofthecomputer,communicationsandcontroltechnology,SCADAsystembecomesthebasisofpipelinedigitization．ThispaperstudiestheSCADAsystemofcurrentsituation,developmenttrend,andintroducestheSCADAsystemfunction,technicalrequirementsandbasicsystem.FortheSCADAsystemcentercontrollevelandstationcontrollevelbasicsystemrespectivelyfromthehardwareandsoftwareareintroducedindetail.BasedonthecurrentlyusedpipelineSCADAsystemanalysis,focusonthegaspipelineSCADAsystemdesign.CombinedwiththecharacteristicsofSCADAsystem.Keywords:SCADAsystem；DataAcquisitionandControlSystem；DataCommunication1前言1.1国内SCADA系统研究现状在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟，它作为能量管理系统(EMS系统)的一个最主要的子系统，现已经成为电力调度系统不可缺少的部分。SCADA系统对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平方面有着不可替代的作用。西南交通大学研究了J2EE平台技术和基于J2EE平台的开源框架技术在电力SCADA系统中的应用，根据基于J2EE多层体系结构B/S设计思想，结合Struts和Hibernate等开源技术，设计了基于客户层、中间层及数据层三层结构的电力SCADA系统。华中科技大学对现有的基于Windows系列平台变电站、电站监控系统HG2002进行研究，分析变电站自动化系统的结构和功能，论证了电力组态软件跨平台运行的可行性，设计并开发了基于UNIX系统的图形绘制模块及人机交互模块。上海市北煤气公司建成以监控中心信息管理系统网络、监控与数据采集系统网络、储配站高中压调压站的场站监控系统网三层网络为基础的市北煤气管网调度系统，其场站采用AB、SIEMENS等公司的PLC作为现场控制设备，以CDMA20001X网络作为调度系统通信网络，并采用Wonderware公司Intouch工控平台作为上位机监控系统调度平台，该系统落成后承担上海市北片地区的供气任务。山东大学以济南港华燃气公司天然气管网安全监控系统作为研究对象，分别通过对调度控制中心运行计算环境结构、组态软件技术、大型关系数据库技术的综合研究，开发了以C/S、B/S混合三层计算结构的燃气管网SCADA系统.1.2SCADA系统的发展趋势随着行业应用的不断拓展与加深以及计算机技术的发展，为SCADA系统提出新的要求，可概括为以下几点：(1)SCADA系统与其它系统的集成SCADA系统大量的实时数据，同时MIS等系统中都需要用到实时数据，所以SCADA系统如何与其它非实时系统的集成成为SCADA研究的重要课题；现在SCADA系统已经成功地实现与企业MIS系统的集成，SCADA系统与电能量计量系统，地理信息系统、水调度自动化系统、调度生产自动化系统以及办公自动化系统的集成成为SCADA系统的一个发展方向。(2)专家系统、分析应用软件的开发与应用利用分析应用软件模拟SCADA系统的各种运行状态，并开发出调度辅助软件和管理决策软件，由专家系统根据不同的实际情况分析出最优化的运行方式，以达到合理、经济地进行系统调度、提高运输效率的目的。(3)面向对象技术、Internet技术的应用面向对象(ObjectOriented,OO)方法是一种非常实用的软件开发方法，现在已经成为计算机科学研究的一个重要领域，并逐渐成为软件开发的主要方法。面向对象方法以客观世界中的对象为中心，其分析和设计思想符合人们的思维方式，分析和设计的结果客观世界的实际比较接近，容易被人们所接受。面向对象技术包括面向对象分析(Object-OrientedAnalysis...
