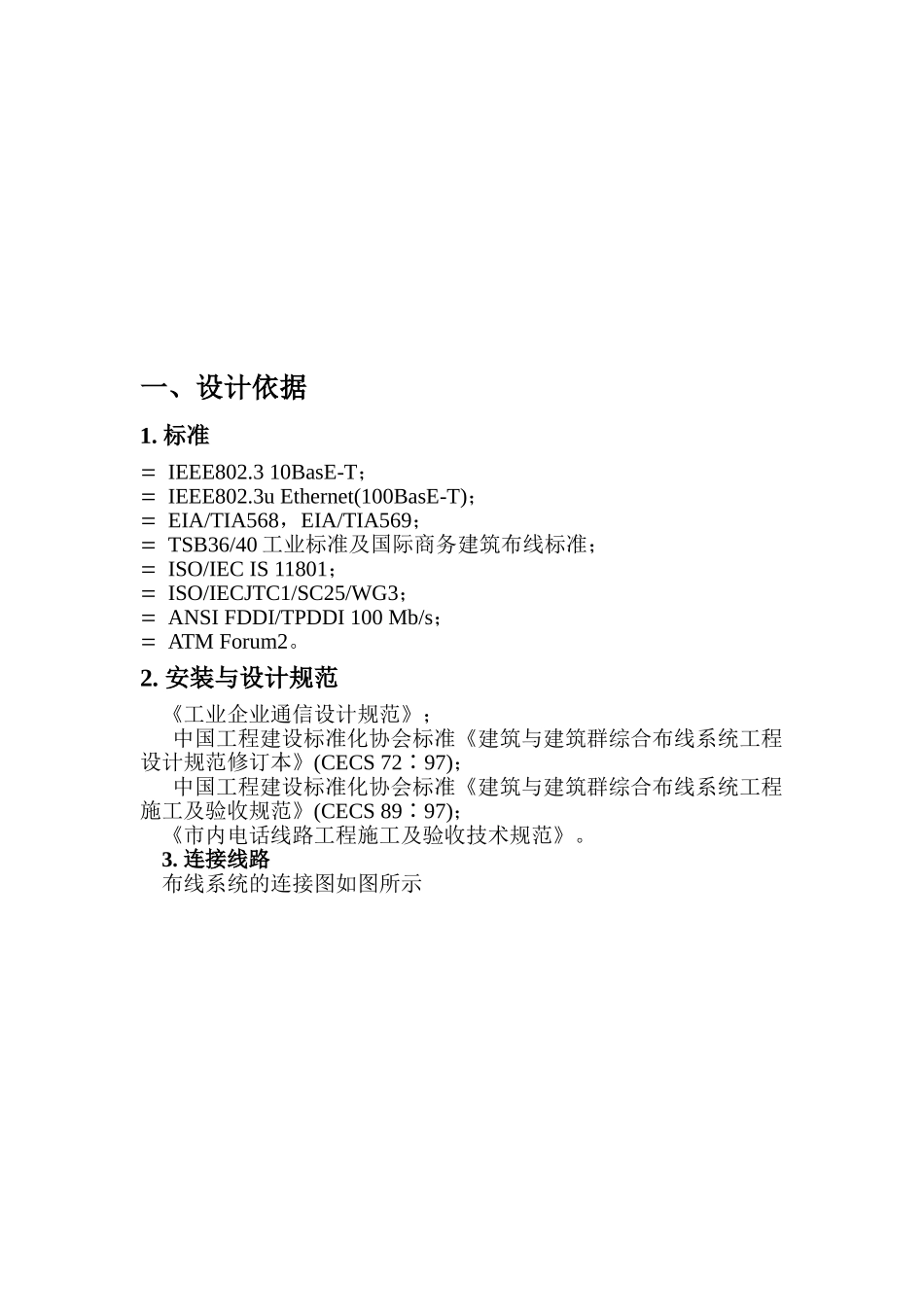

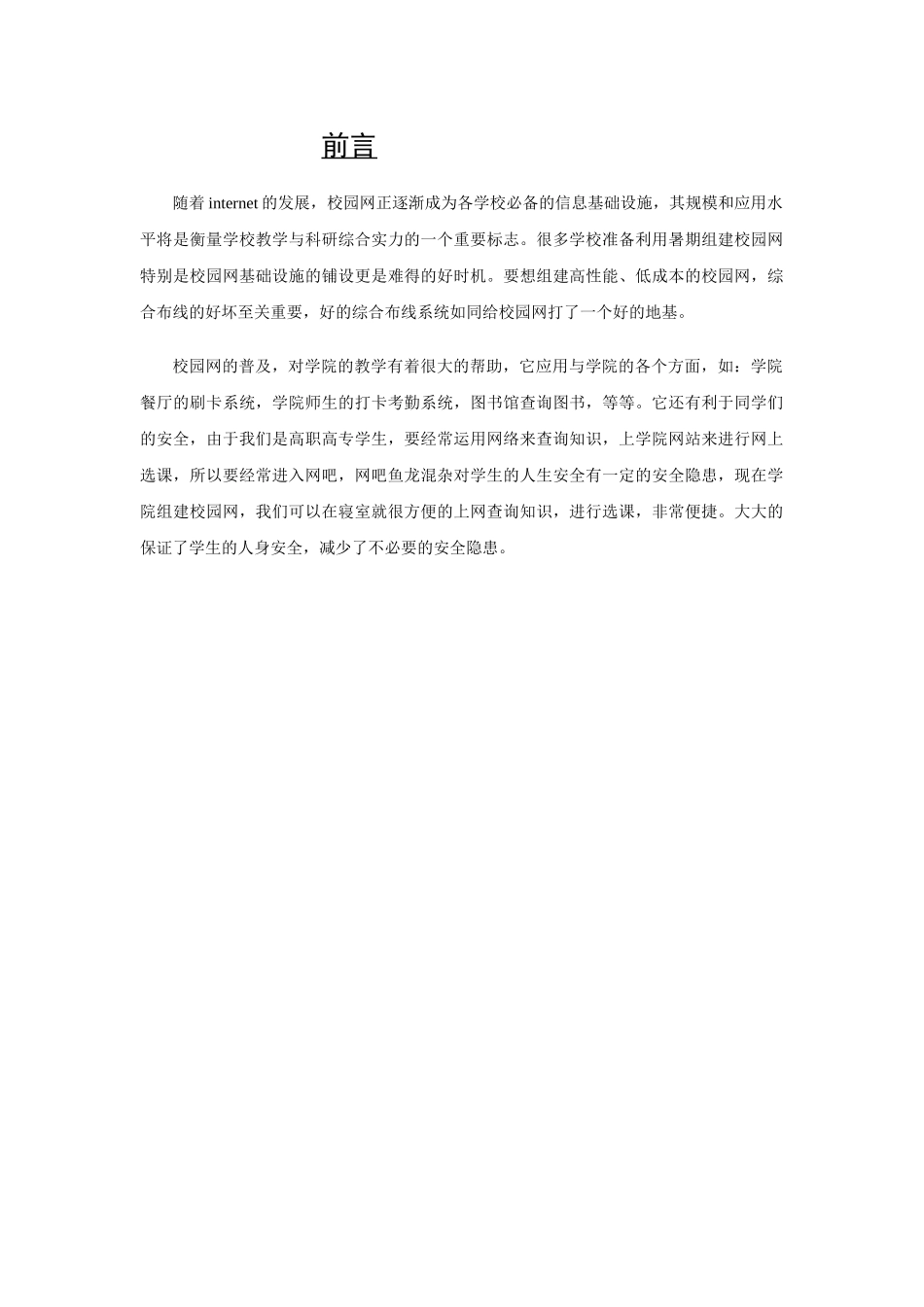

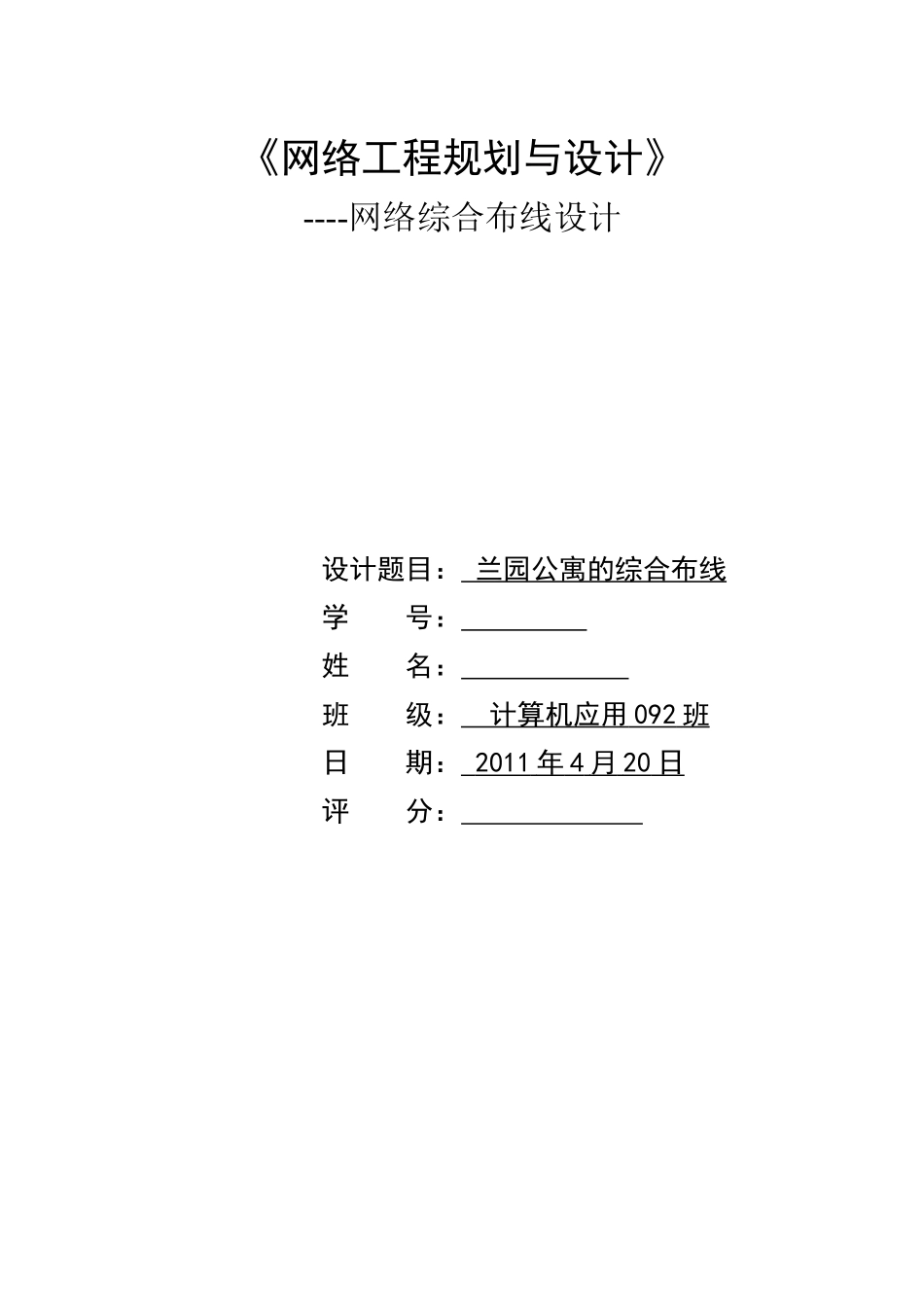

《网络工程规划与设计》----网络综合布线设计设计题目：兰园公寓的综合布线学号：姓名：班级：计算机应用092班日期：2011年4月20日评分：前言随着internet的发展，校园网正逐渐成为各学校必备的信息基础设施，其规模和应用水平将是衡量学校教学与科研综合实力的一个重要标志。很多学校准备利用暑期组建校园网特别是校园网基础设施的铺设更是难得的好时机。要想组建高性能、低成本的校园网，综合布线的好坏至关重要，好的综合布线系统如同给校园网打了一个好的地基。校园网的普及，对学院的教学有着很大的帮助，它应用与学院的各个方面，如：学院餐厅的刷卡系统，学院师生的打卡考勤系统，图书馆查询图书，等等。它还有利于同学们的安全，由于我们是高职高专学生，要经常运用网络来查询知识，上学院网站来进行网上选课，所以要经常进入网吧，网吧鱼龙混杂对学生的人生安全有一定的安全隐患，现在学院组建校园网，我们可以在寝室就很方便的上网查询知识，进行选课，非常便捷。大大的保证了学生的人身安全，减少了不必要的安全隐患。一、设计依据1.标准IEEE802.310BasE-T；IEEE802.3uEthernet(100BasE-T)；EIA/TIA568，EIA/TIA569；TSB36/40工业标准及国际商务建筑布线标准；ISO/IECIS11801；ISO/IECJTC1/SC25/WG3；ANSIFDDI/TPDDI100Mb/s；ATMForum2。2.安装与设计规范《工业企业通信设计规范》；中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程设计规范修订本》(CECS72∶97)；中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程施工及验收规范》(CECS89∶97)；《市内电话线路工程施工及验收技术规范》。3.连接线路布线系统的连接图如图所示二、设计范围及要求1.设计范围学院的网管中心位于图书馆大楼的三楼，目前有教工宿舍、外语中心、图书馆大楼以及教学楼需要与中心连接成校园网，并且各楼分别需要网络布线以建设楼内局域网2.设计目标的确定我们为该校园网设计的综合布线系统将基于以下目标：(1)符合当前和长远的信息传输要求；(2)布线系统设计遵从国际(ISO/CEI11801)标准；(3)布线系统采用国际标准建议的星型拓扑结构；(4)考虑电脑网络的速度向100Mb/s发展的需要；(5)布线系统的信息出口采用国际标准的RJ45插座；(6)布线系统符合综合业务数据网的要求；EÉ豸µçÀÂCCÌøÏß5mCT90mÖÕ¶ËÌøÏßÒ»°ã²¼ÏßÏß²Û¹æ¸ñ×¢£ºE¡ªÉ豸£»C¡ªÁ¬½Óµã£»T¡ªÖÕ¶ËÉ豸¡£(7)布线系统要立足开放原则。3.布线要求校园网络计算机主机房位于图书馆三层，然后通过光缆分别连至校内的三幢建筑，在各建筑内部采用五类4对UTP电缆连接到设备间的配线架上。三、布线系统的组成和器件选择原则1.系统组成综合布线系统由建筑群干线系统、设备间系统、水平系统以及工作区系统组成。2.器件选择原则Siemon公司的布线产品具有90余年悠久的生产历史，是目前惟一的布线产品UL免检厂家，也是惟一获ISO9001认证(认证安装)的培训项目，在综合布线产品中具有100多项专利技术。对于办公大楼的结构化布线工程，我们向用户推荐和选用美国Siemon公司的布线产品，Siemon公司的布线产品支持语音、数据、图形、图像、多媒体、安全监控、传感等各种信息的传输(1)工作区选择原则：全部选用五类MAX系列信息模块，性能全部超过国际标准ISOIS11801的指标。(2)水平线缆选择原则：美国Siemon公司认可的美国百通电缆公司的五类UTP线缆，配合Siemon公司的连接硬件产品可以支持多媒体、语音、数据、图形、图像等所有标准应用。所有产品均获得UL认证，满足ANSI/TIA/EIA568A及ISO/IEC11801等标准。非屏蔽线(UTP)示意如图所示。(3)主干线缆选择原则：主干线缆选用美国Siemon公司认可的美国百通电缆公司6芯多模光缆，可以支持ATM或千兆以太网主干，体现了经济实用的原则。(4)配线架选择原则：考虑今后的校园网的发展，保证连接端口的扩充性以及先进性；配线架具有独特的电抗平衡性，可以确保五类线缆的传输性能。四、布线系统设计1.工作区子系统设计校园内各大楼工作区信息点选择RJ45接口的单孔形式。楼层的信息点统计如表所示。非屏蔽线...
