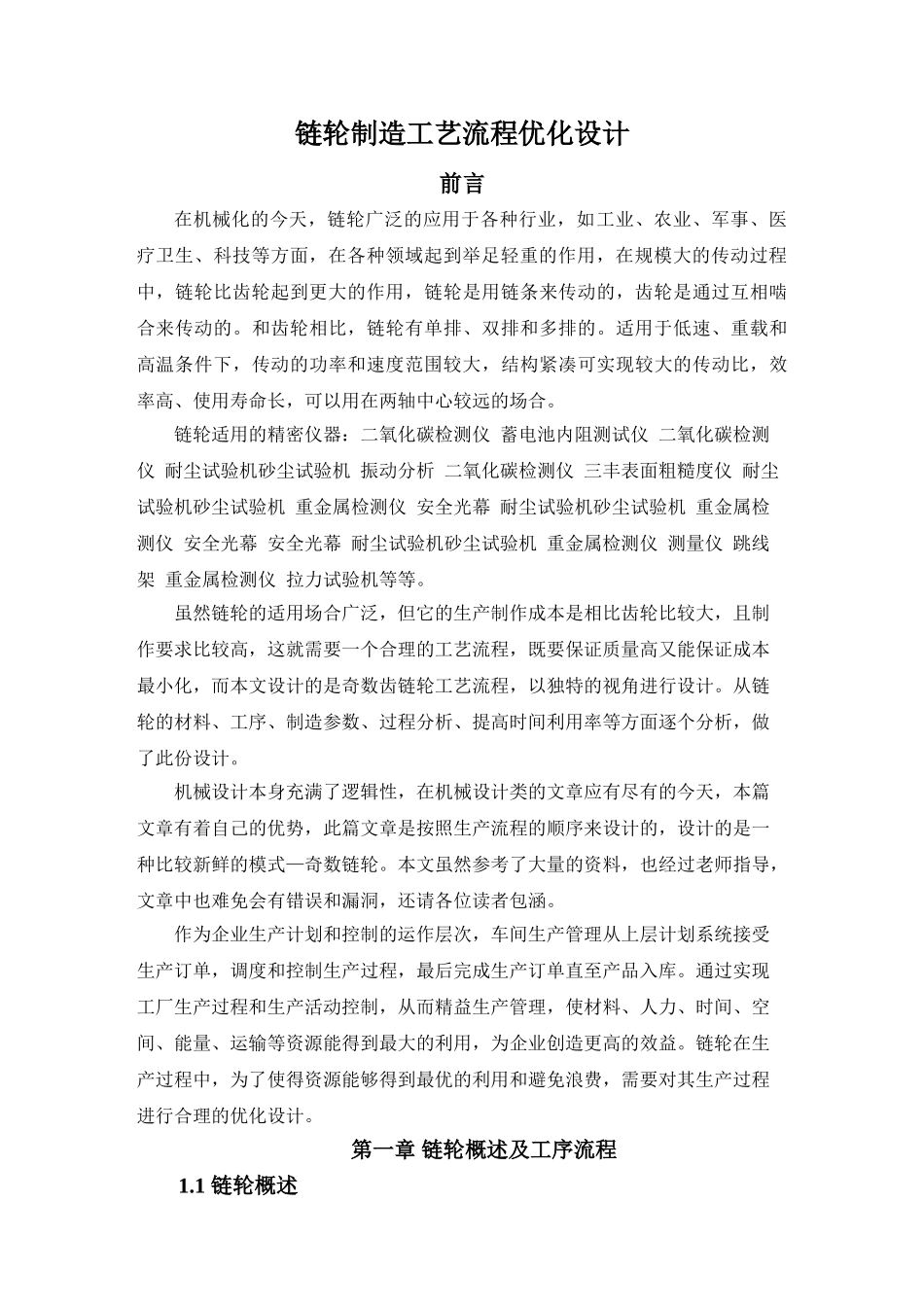

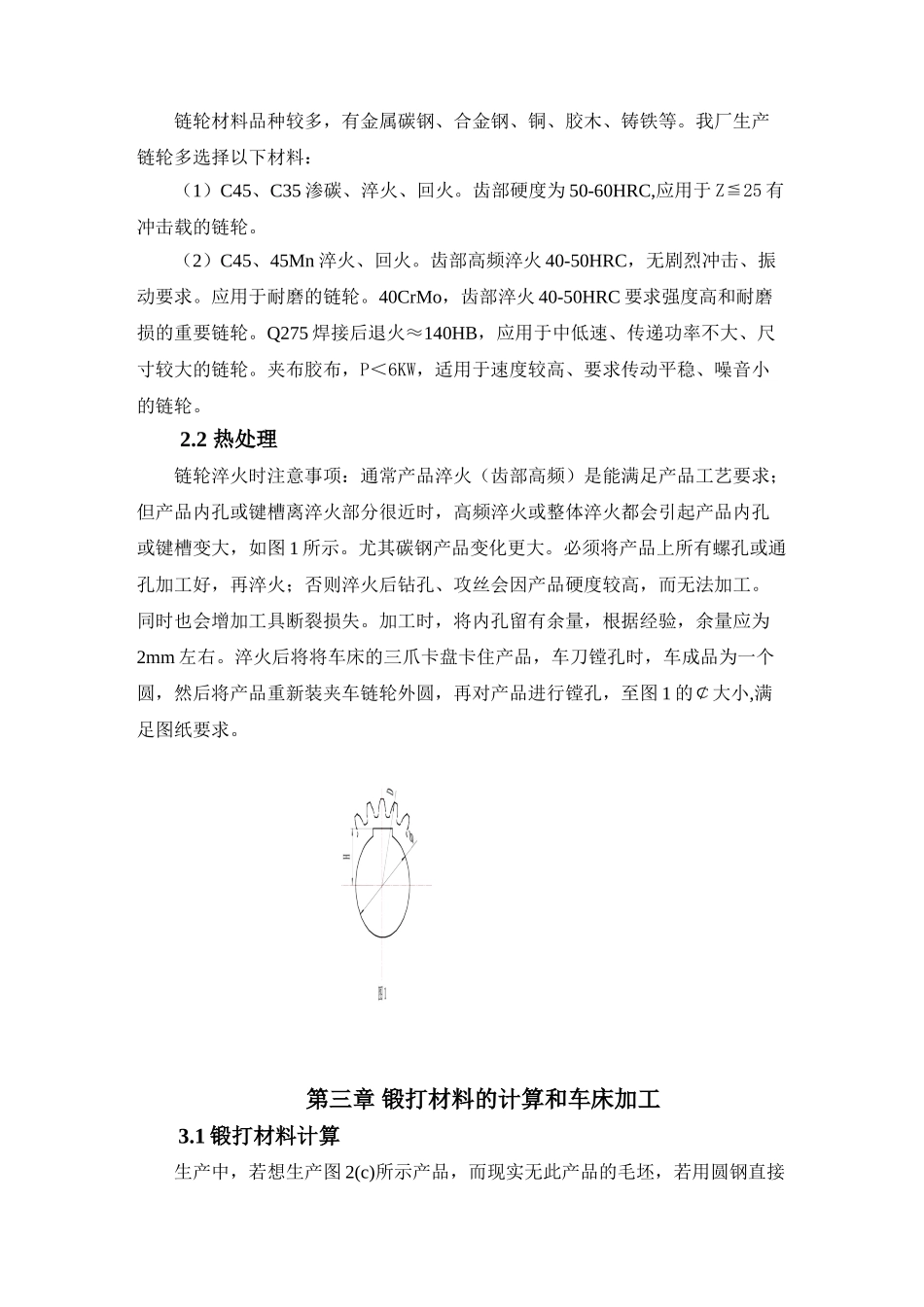

链轮制造工艺流程优化设计前言在机械化的今天，链轮广泛的应用于各种行业，如工业、农业、军事、医疗卫生、科技等方面，在各种领域起到举足轻重的作用，在规模大的传动过程中，链轮比齿轮起到更大的作用，链轮是用链条来传动的，齿轮是通过互相啮合来传动的。和齿轮相比，链轮有单排、双排和多排的。适用于低速、重载和高温条件下，传动的功率和速度范围较大，结构紧凑可实现较大的传动比，效率高、使用寿命长，可以用在两轴中心较远的场合。链轮适用的精密仪器：二氧化碳检测仪蓄电池内阻测试仪二氧化碳检测仪耐尘试验机砂尘试验机振动分析二氧化碳检测仪三丰表面粗糙度仪耐尘试验机砂尘试验机重金属检测仪安全光幕耐尘试验机砂尘试验机重金属检测仪安全光幕安全光幕耐尘试验机砂尘试验机重金属检测仪测量仪跳线架重金属检测仪拉力试验机等等。虽然链轮的适用场合广泛，但它的生产制作成本是相比齿轮比较大，且制作要求比较高，这就需要一个合理的工艺流程，既要保证质量高又能保证成本最小化，而本文设计的是奇数齿链轮工艺流程，以独特的视角进行设计。从链轮的材料、工序、制造参数、过程分析、提高时间利用率等方面逐个分析，做了此份设计。机械设计本身充满了逻辑性，在机械设计类的文章应有尽有的今天，本篇文章有着自己的优势，此篇文章是按照生产流程的顺序来设计的，设计的是一种比较新鲜的模式—奇数链轮。本文虽然参考了大量的资料，也经过老师指导，文章中也难免会有错误和漏洞，还请各位读者包涵。作为企业生产计划和控制的运作层次，车间生产管理从上层计划系统接受生产订单，调度和控制生产过程，最后完成生产订单直至产品入库。通过实现工厂生产过程和生产活动控制，从而精益生产管理，使材料、人力、时间、空间、能量、运输等资源能得到最大的利用，为企业创造更高的效益。链轮在生产过程中，为了使得资源能够得到最优的利用和避免浪费，需要对其生产过程进行合理的优化设计。第一章链轮概述及工序流程1.1链轮概述链轮广泛应用于工业、农业、军事、医疗卫生、科技等方面，是各种领域的中间环节。链轮在生活中的角色决定了他的加工与设计也是必须达到最合理化。链轮传动有它独特的一面，它的特点是：轴间距范围大，传动比一定，吸振能力强，对恶劣环境有一定的适应能力，工作可靠作用于轴上的力较小。缺点是：运转的瞬时速度不均匀，高速时不如带传动平稳（齿形链较好）；链条工作时，特别是因磨损产生伸长之后，容易引起共振，因而需增设张紧和减振装置。由于需求数量和种类比较多，链轮结构形式自然比较多。当尺寸较小时，可与轴做成一体；当尺寸较大时，可做成连接式结构、张紧链轮和辊轮结构。1.2链轮加工工序将制订好的零部件的机械加工工艺过程按一定的格式和要求描述出来，如用生产计划单表示，作为指令性和跟踪性文件，即为机械加工工艺规程。包括：机械加工工艺过程卡—为说明零件机械加工工艺过程的文件；工序卡—对每一道工序作详细说明，可用于直接指导工人操作；检验工序卡—对成批或大量生产中重要检验工序作详细说明、指导检验的文件。链轮加工工艺规程的格式，不同的生产类型对工艺规程的要求不同。单件小批生产由于生产的分工比较粗糙，通常只需说明零件的加工顺序，填写工艺过程卡。对于大批量生产，因其生产组织严密、分工细致，工艺规程应尽量详细，要求对每道加工工序的加工精度、操作过程、使用的设备及刀、夹、量具等均作出具体规定。因此除了工艺过程卡外，还应有相应的加工工序卡。此外，必要时还需要检验工序卡。中小批量生产经常采用机械加工工艺卡，其详细程度介于工艺过程卡和加工工序卡之间。第二章链轮材料及热处理2.1链轮材料链轮材料品种较多，有金属碳钢、合金钢、铜、胶木、铸铁等。我厂生产链轮多选择以下材料：（1）C45、C35渗碳、淬火、回火。齿部硬度为50-60HRC,应用于Z≦25有冲击载的链轮。（2）C45、45Mn淬火、回火。齿部高频淬火40-50HRC，无剧烈冲击、振动要求。应用于耐磨的链轮。40CrMo，齿部淬火40-50HRC要求强度高和耐磨损的重要链轮。Q275焊接后退火≈140HB，应用于中低速、传递功率不大、尺寸较大的...
