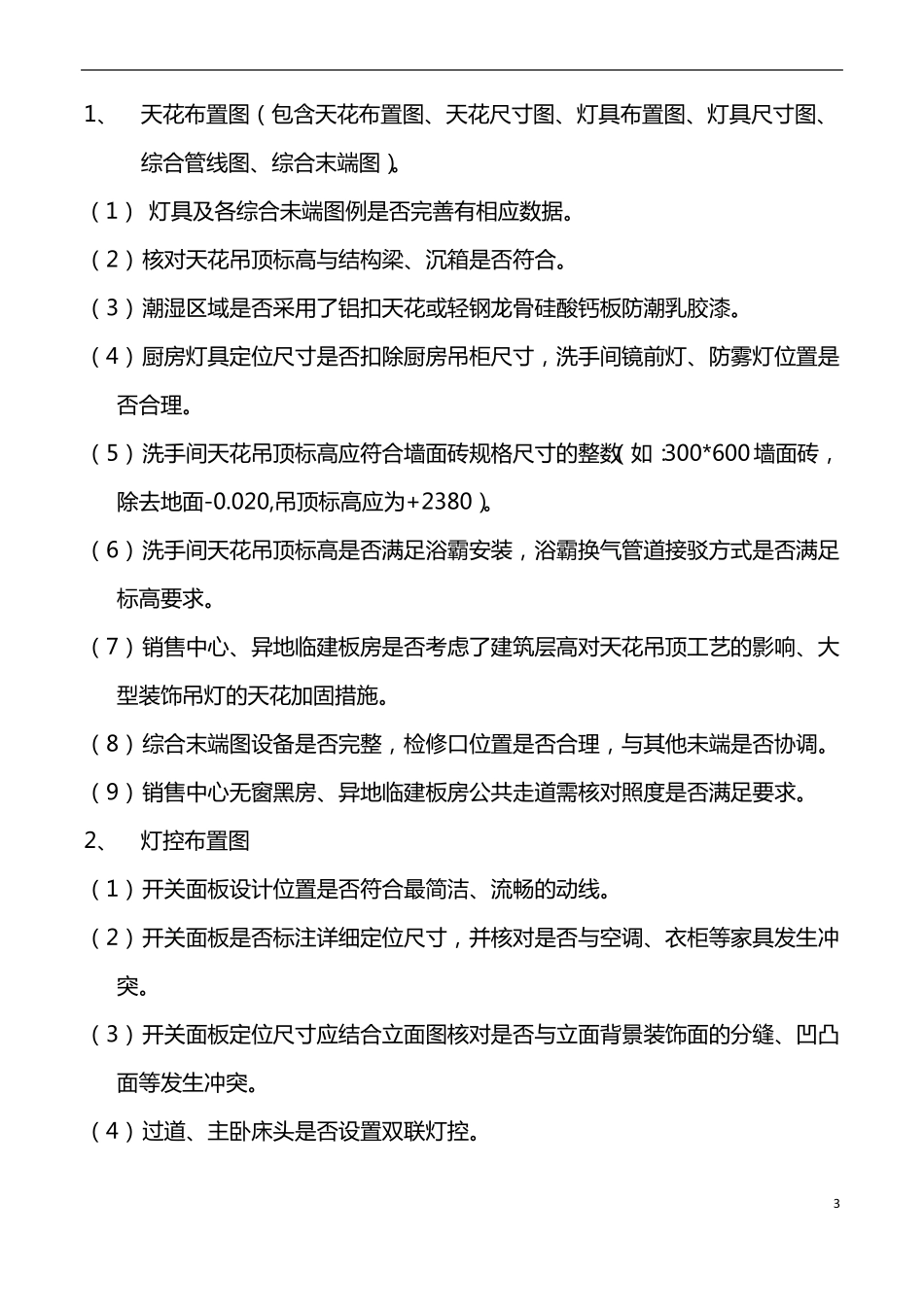

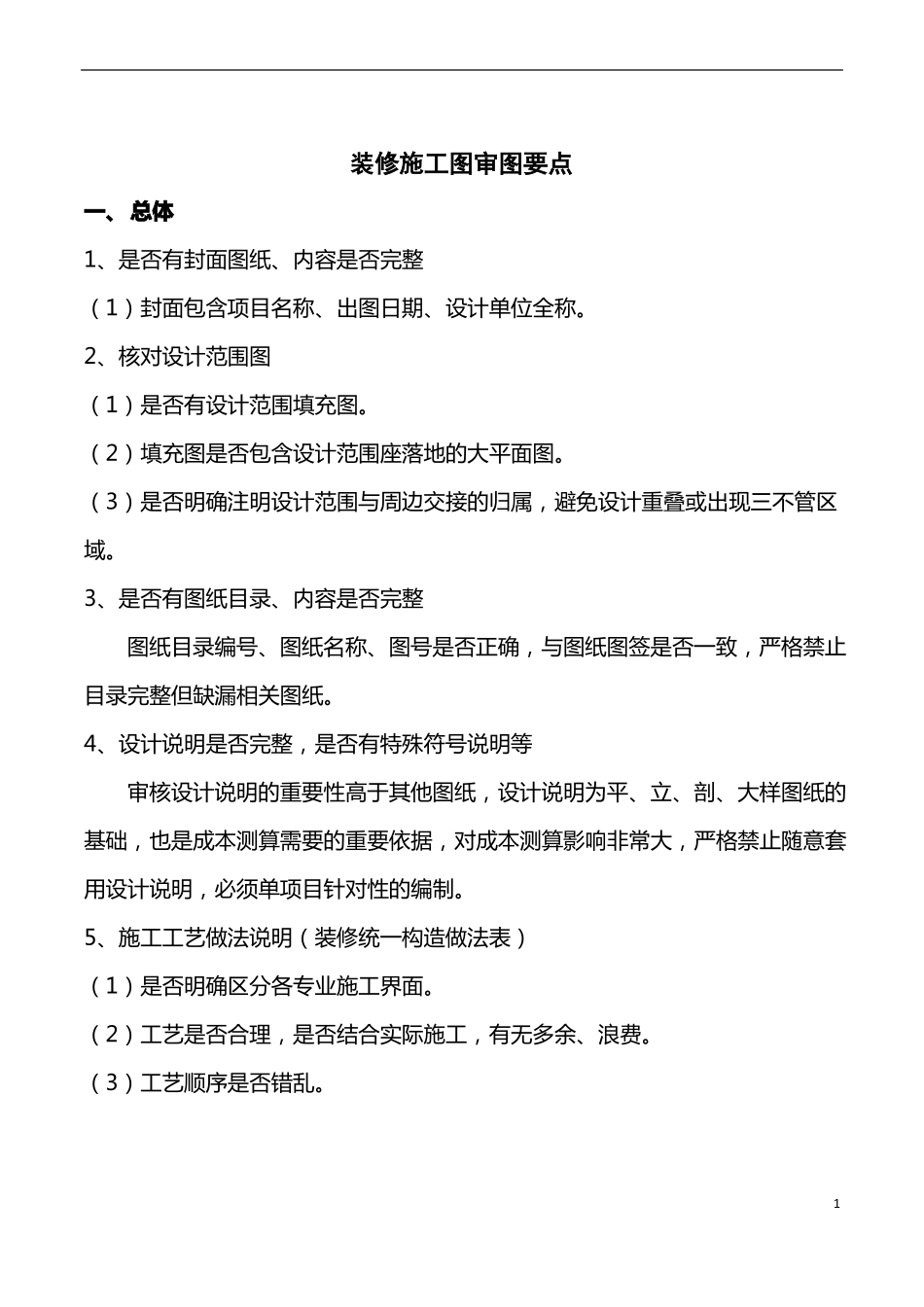

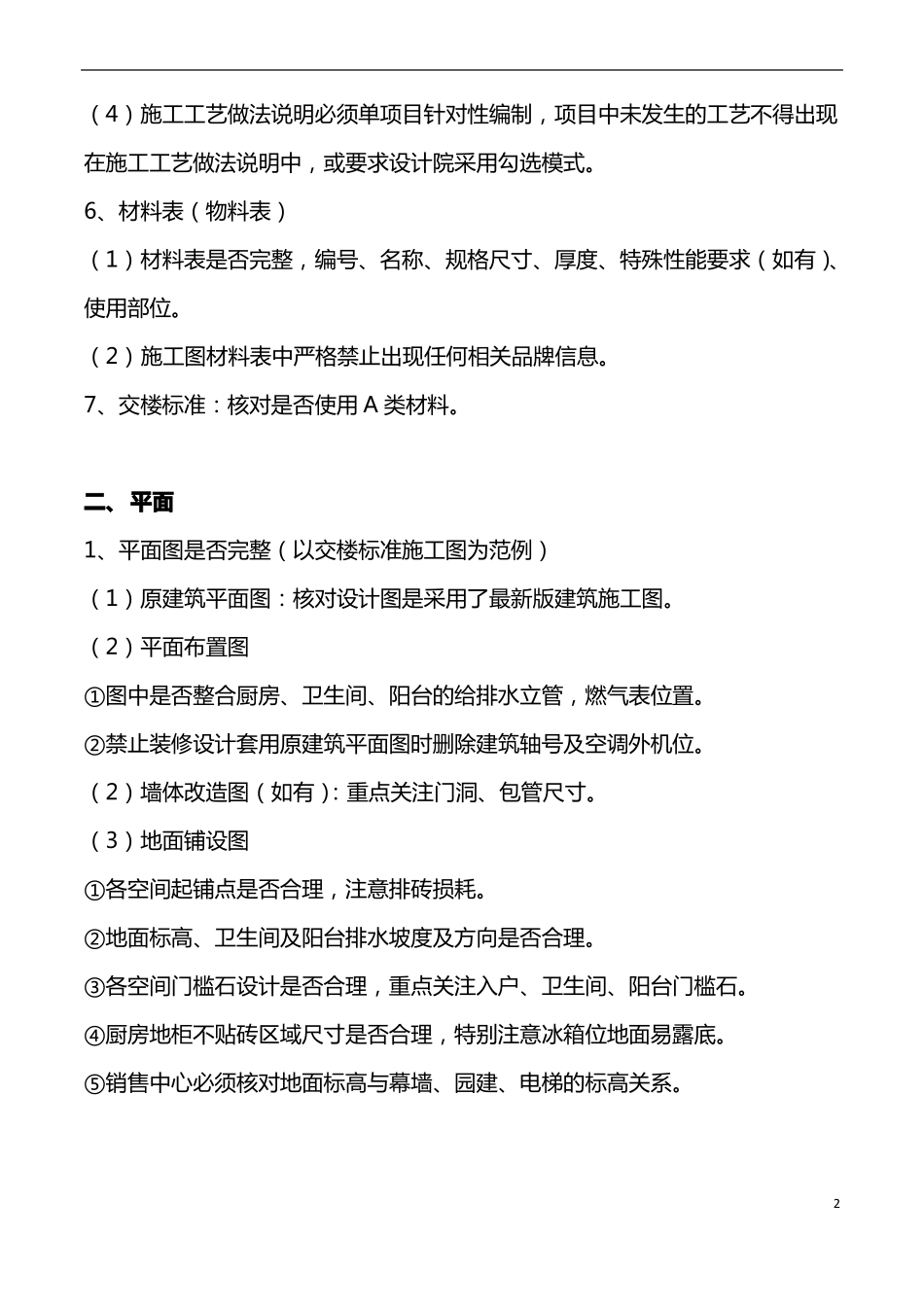

装修施工图审图要点一、总体1、是否有封面图纸、内容是否完整（1）封面包含项目名称、出图日期、设计单位全称。2、核对设计范围图（1）是否有设计范围填充图。（2）填充图是否包含设计范围座落地的大平面图。（3）是否明确注明设计范围与周边交接的归属，避免设计重叠或出现三不管区域。3、是否有图纸目录、内容是否完整图纸目录编号、图纸名称、图号是否正确，与图纸图签是否一致，严格禁止目录完整但缺漏相关图纸。4、设计说明是否完整，是否有特殊符号说明等审核设计说明的重要性高于其他图纸，设计说明为平、立、剖、大样图纸的基础，也是成本测算需要的重要依据，对成本测算影响非常大，严格禁止随意套用设计说明，必须单项目针对性的编制。5、施工工艺做法说明（装修统一构造做法表）（1）是否明确区分各专业施工界面。（2）工艺是否合理，是否结合实际施工，有无多余、浪费。（3）工艺顺序是否错乱。1（4）施工工艺做法说明必须单项目针对性编制，项目中未发生的工艺不得出现在施工工艺做法说明中，或要求设计院采用勾选模式。6、材料表（物料表）（1）材料表是否完整，编号、名称、规格尺寸、厚度、特殊性能要求（如有）、使用部位。（2）施工图材料表中严格禁止出现任何相关品牌信息。7、交楼标准：核对是否使用A类材料。二、平面1、平面图是否完整（以交楼标准施工图为范例）（1）原建筑平面图：核对设计图是采用了最新版建筑施工图。（2）平面布置图①图中是否整合厨房、卫生间、阳台的给排水立管，燃气表位置。②禁止装修设计套用原建筑平面图时删除建筑轴号及空调外机位。（2）墙体改造图（如有）：重点关注门洞、包管尺寸。（3）地面铺设图①各空间起铺点是否合理，注意排砖损耗。②地面标高、卫生间及阳台排水坡度及方向是否合理。③各空间门槛石设计是否合理，重点关注入户、卫生间、阳台门槛石。④厨房地柜不贴砖区域尺寸是否合理，特别注意冰箱位地面易露底。⑤销售中心必须核对地面标高与幕墙、园建、电梯的标高关系。21、天花布置图（包含天花布置图、天花尺寸图、灯具布置图、灯具尺寸图、综合管线图、综合末端图）。（1）灯具及各综合未端图例是否完善有相应数据。（2）核对天花吊顶标高与结构梁、沉箱是否符合。（3）潮湿区域是否采用了铝扣天花或轻钢龙骨硅酸钙板防潮乳胶漆。（4）厨房灯具定位尺寸是否扣除厨房吊柜尺寸，洗手间镜前灯、防雾灯位置是否合理。（5）洗手间天花吊顶标高应符合墙面砖规格尺寸的整数（如：300*600墙面砖，除去地面-0.020,吊顶标高应为+2380）。（6）洗手间天花吊顶标高是否满足浴霸安装，浴霸换气管道接驳方式是否满足标高要求。（7）销售中心、异地临建板房是否考虑了建筑层高对天花吊顶工艺的影响、大型装饰吊灯的天花加固措施。（8）综合末端图设备是否完整，检修口位置是否合理，与其他未端是否协调。（9）销售中心无窗黑房、异地临建板房公共走道需核对照度是否满足要求。2、灯控布置图（1）开关面板设计位置是否符合最简洁、流畅的动线。（2）开关面板是否标注详细定位尺寸，并核对是否与空调、衣柜等家具发生冲突。（3）开关面板定位尺寸应结合立面图核对是否与立面背景装饰面的分缝、凹凸面等发生冲突。（4）过道、主卧床头是否设置双联灯控。3（5）厨房柜灯、走道、楼梯夜灯等需考虑人性化区域是否采用感应开关。（6）销售中心灯控及空调控制面板是否按区域集中并设置在非人流动线区域。3、强弱电插座布置图。（1）插座面板是否标注详细定位尺寸，定位尺寸是否采用最新版平面布置图做为底图。（2）插座标高是否合理，重点观察注厨房电器插座定位，生活阳台的洗衣机插座、热水器及插座、燃气表之间的关系，空调插座与内机安装位置及预留孔没洞是否合理，应尽量减少空调电源线及管道外露的长度。（3）用水（潮湿）区域是否采用了防溅面盖。（4）不同区域项目根据需求考虑是否设置有线电视插。4、给水定位布置图（1）给水管径、冷热水点位、点位标高是否符合要求。（2）给水管走线是否为最优，左热右冷尽量减少冷热水管交叉。（3）座厕给水点位应结合座厕款式优化定位，尽量减少软管外露。三、立面1、各空间立面图是否完...
