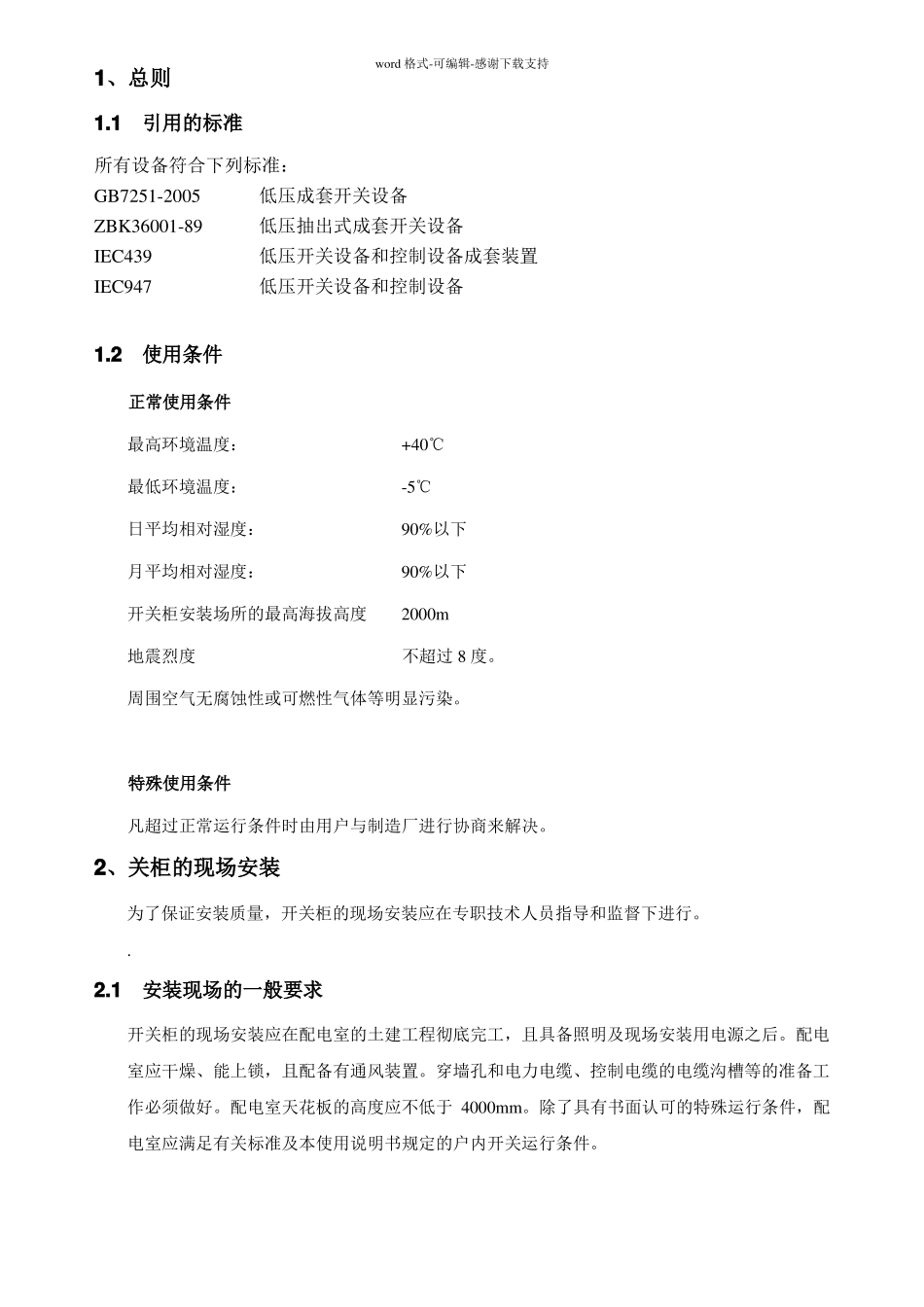

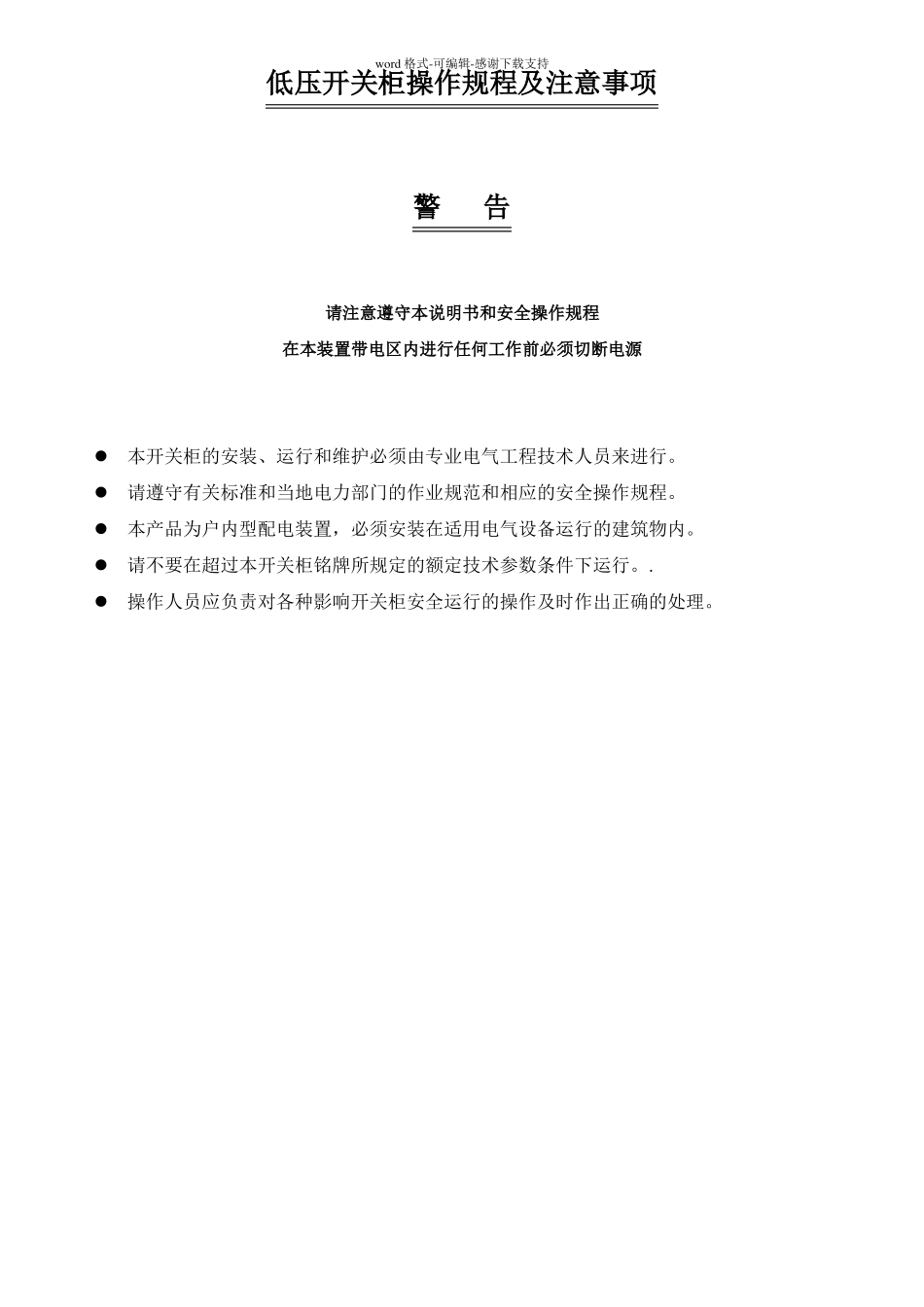

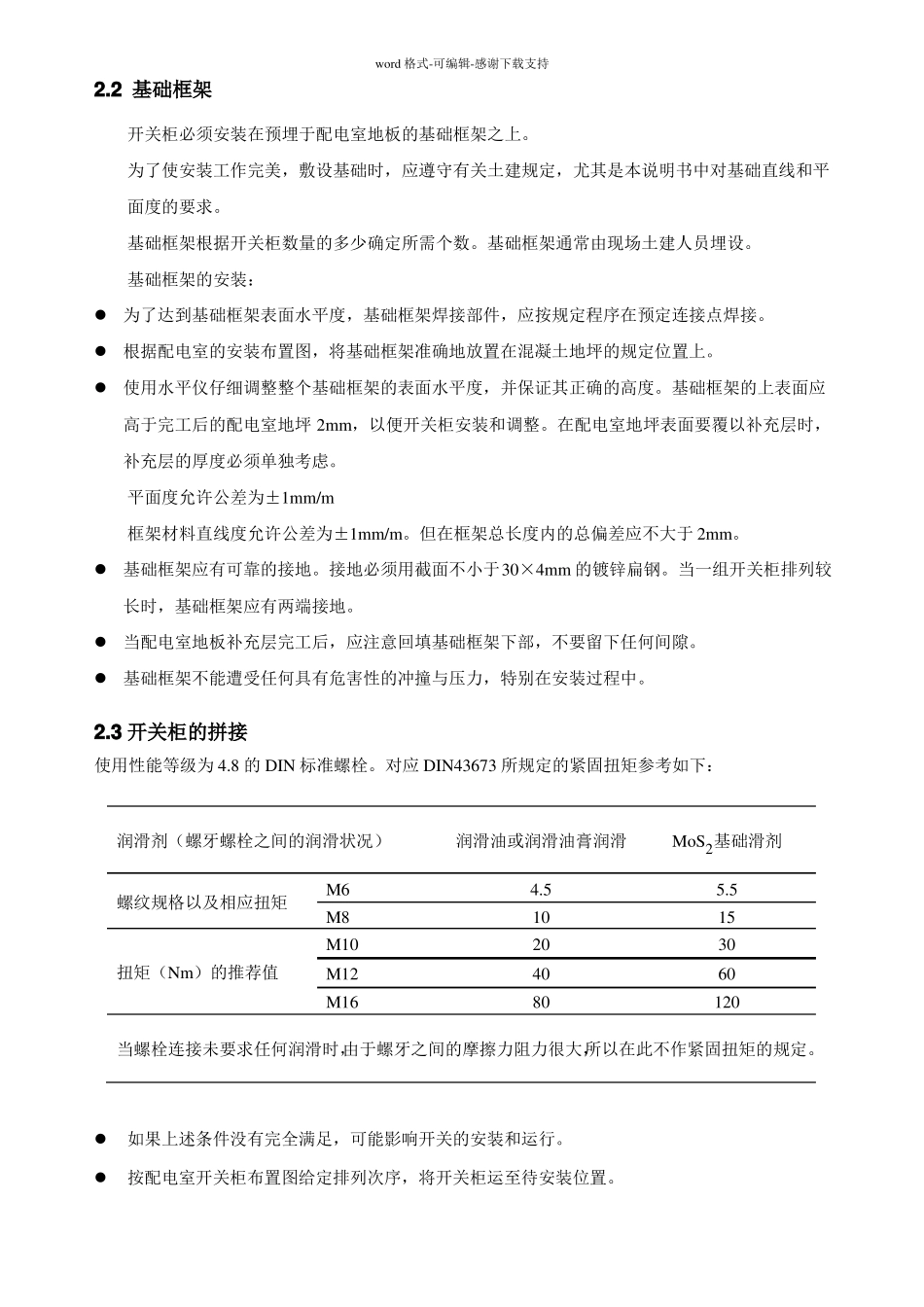

word格式-可编辑-感谢下载支持低压开关柜操作规程及注意事项警告请注意遵守本说明书和安全操作规程在本装置带电区内进行任何工作前必须切断电源本开关柜的安装、运行和维护必须由专业电气工程技术人员来进行。请遵守有关标准和当地电力部门的作业规范和相应的安全操作规程。本产品为户内型配电装置，必须安装在适用电气设备运行的建筑物内。请不要在超过本开关柜铭牌所规定的额定技术参数条件下运行。.操作人员应负责对各种影响开关柜安全运行的操作及时作出正确的处理。word格式-可编辑-感谢下载支持1、总则1.1引用的标准所有设备符合下列标准：GB7251-2005ZBK36001-89IEC439IEC947低压成套开关设备低压抽出式成套开关设备低压开关设备和控制设备成套装置低压开关设备和控制设备1.2使用条件正常使用条件最高环境温度：最低环境温度：日平均相对湿度：月平均相对湿度：开关柜安装场所的最高海拔高度地震烈度+40℃-5℃90%以下90%以下2000m不超过8度。周围空气无腐蚀性或可燃性气体等明显污染。特殊使用条件凡超过正常运行条件时由用户与制造厂进行协商来解决。2、关柜的现场安装为了保证安装质量，开关柜的现场安装应在专职技术人员指导和监督下进行。.2.1安装现场的一般要求开关柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之后。配电室应干燥、能上锁，且配备有通风装置。穿墙孔和电力电缆、控制电缆的电缆沟槽等的准备工作必须做好。配电室天花板的高度应不低于4000mm。除了具有书面认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条件。word格式-可编辑-感谢下载支持2.2基础框架开关柜必须安装在预埋于配电室地板的基础框架之上。为了使安装工作完美，敷设基础时，应遵守有关土建规定，尤其是本说明书中对基础直线和平面度的要求。基础框架根据开关柜数量的多少确定所需个数。基础框架通常由现场土建人员埋设。基础框架的安装：为了达到基础框架表面水平度，基础框架焊接部件，应按规定程序在预定连接点焊接。根据配电室的安装布置图，将基础框架准确地放置在混凝土地坪的规定位置上。使用水平仪仔细调整整个基础框架的表面水平度，并保证其正确的高度。基础框架的上表面应高于完工后的配电室地坪2mm，以便开关柜安装和调整。在配电室地坪表面要覆以补充层时，补充层的厚度必须单独考虑。平面度允许公差为±1mm/m框架材料直线度允许公差为±1mm/m。但在框架总长度内的总偏差应不大于2mm。基础框架应有可靠的接地。接地必须用截面不小于30×4mm的镀锌扁钢。当一组开关柜排列较长时，基础框架应有两端接地。当配电室地板补充层完工后，应注意回填基础框架下部，不要留下任何间隙。基础框架不能遭受任何具有危害性的冲撞与压力，特别在安装过程中。2.3开关柜的拼接使用性能等级为4.8的DIN标准螺栓。对应DIN43673所规定的紧固扭矩参考如下：润滑剂（螺牙螺栓之间的润滑状况）M6M8M10扭矩（Nm）的推荐值M12M16润滑油或润滑油膏润滑4.510204080MoS2基础滑剂5.5153060120螺纹规格以及相应扭矩当螺栓连接未要求任何润滑时，由于螺牙之间的摩擦力阻力很大，所以在此不作紧固扭矩的规定。如果上述条件没有完全满足，可能影响开关的安装和运行。按配电室开关柜布置图给定排列次序，将开关柜运至待安装位置。word格式-可编辑-感谢下载支持移开柜内电力电缆盖板。移开开关柜控制电缆槽的盖板。在基础框架上逐个地精确调整开关柜的位置和垂直度，依次并接相邻各柜。（开关柜的棱边偏差垂直度不超过2mm，尤其是柜前）。当开关柜排列多于10台时，最好从中间开始安装。将开关柜固定在基础框架上，利用螺栓连接。2.4电力电缆和控制电缆的连接移开电力电缆盖板且打开开关柜控制电缆槽的盖板。引入电力电缆，在预定的长度剥开。按照电缆制造厂提供的提供的电缆使用说明书准备并安装好电缆终端。将已做好带有应力锥电缆头的电缆鼻安装于开关柜中指定的电缆安装孔。连接好电缆的接地。盖好每一相的电缆连接处绝缘罩。如果在电缆盖板上没上开孔，应根据电力电缆的根数开好电缆进线孔后，盖上盖...
