ARM课程设计_LCD显示24VIP专享VIP免费

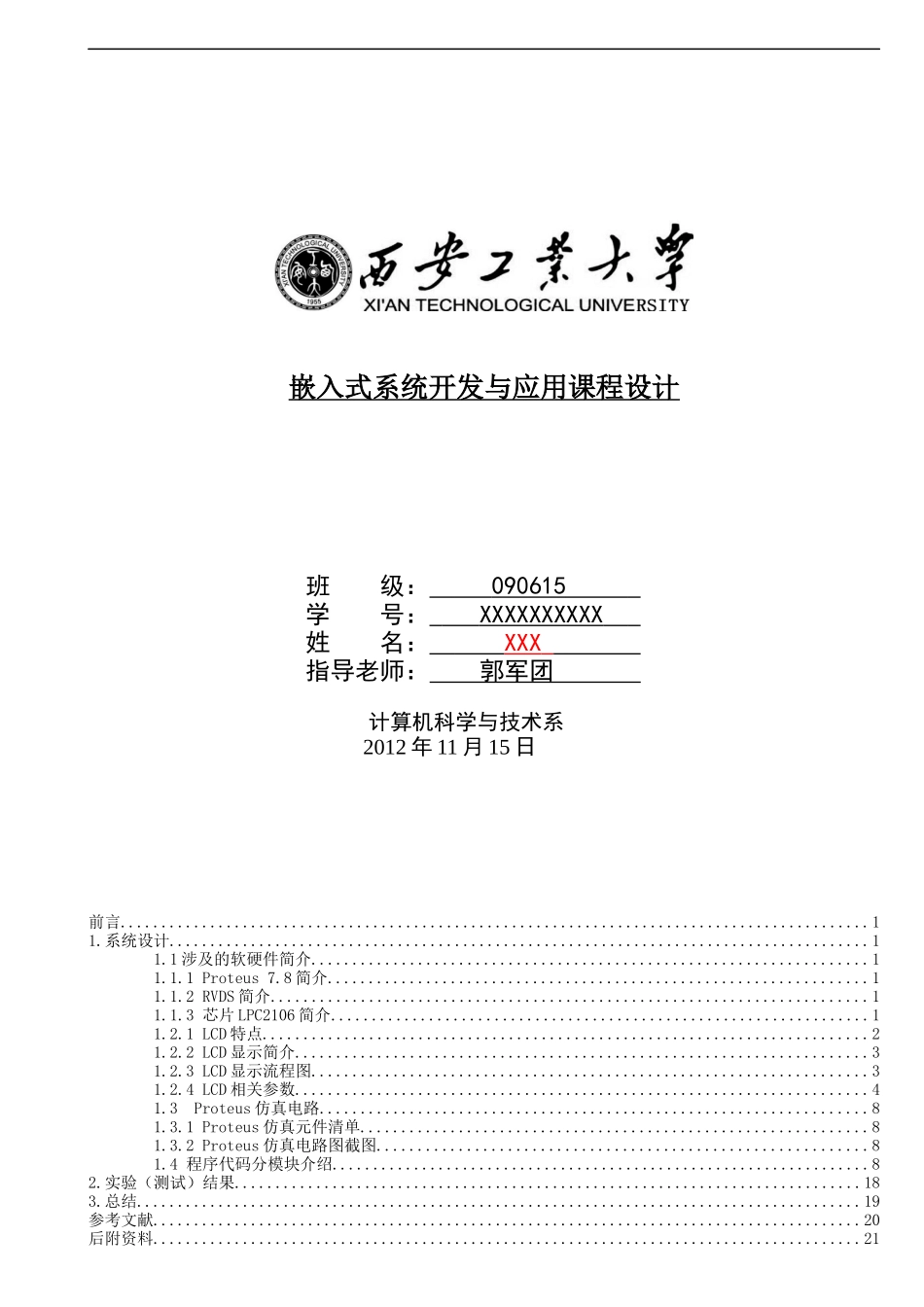

嵌入式系统开发与应用课程设计班级：090615学号：XXXXXXXXXX姓名：XXX指导老师：郭军团计算机科学与技术系2012年11月15日前言............................................................................................11.系统设计......................................................................................11.1涉及的软硬件简介....................................................................11.1.1Proteus7.8简介..................................................................11.1.2RVDS简介.........................................................................11.1.3芯片LPC2106简介..................................................................11.2.1LCD特点..........................................................................21.2.2LCD显示简介......................................................................31.2.3LCD显示流程图....................................................................31.2.4LCD相关参数......................................................................41.3Proteus仿真电路...................................................................81.3.1Proteus仿真元件清单..............................................................81.3.2Proteus仿真电路图截图............................................................81.4程序代码分模块介绍..................................................................82.实验（测试）结果.............................................................................183.总结.........................................................................................19参考文献.......................................................................................20后附资料.......................................................................................21西安工业大学课程设计报告2西安工业大学课程设计报告前言近年来，随着计算机技术及集成电路技术的发展，嵌入式技术日渐普及，在通讯、网络、工控、医疗、电子等领域发挥着越来越重要的作用。嵌入式系统无疑成为当前最热门最有发展前途的IT应用领域之一。液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。通过显示器同步显示元器件的状态可以更深刻地理解控制的原理。通过Proteus模拟ARM7芯片设计，可以增强我们的自学能力和思考能力，掌握科学研究的方法，提高信息检索的能力以及获取与时俱进知识的能力。同时，使我们深刻学习了ARM的相关知识，增强对实际电路的感性认识，提高了分析问题，处理问题的能力。运用Keil编译C语言，连接生成Hex文件和Axf文件。使用PROTEUS7.8SP2仿真,选用ARM7LPC2106芯片和LCD1602，导入Hex或文件，然后进行软件仿真调试。1.系统设计1.1涉及的软硬件简介设计中软件主要用到了模型仿真软件Proteus和编译套件RVDS（RealViewDevelopmentSuite），硬件主要采用了NXP公司的LPC2106微控制器。1.1.1Proteus7.8简介Proteus软件是英国Labcenterelectronics公司出版的EDA工具软件。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。在Proteus绘制好原理图后...
