低压配电系统装置检查表汇编VIP免费

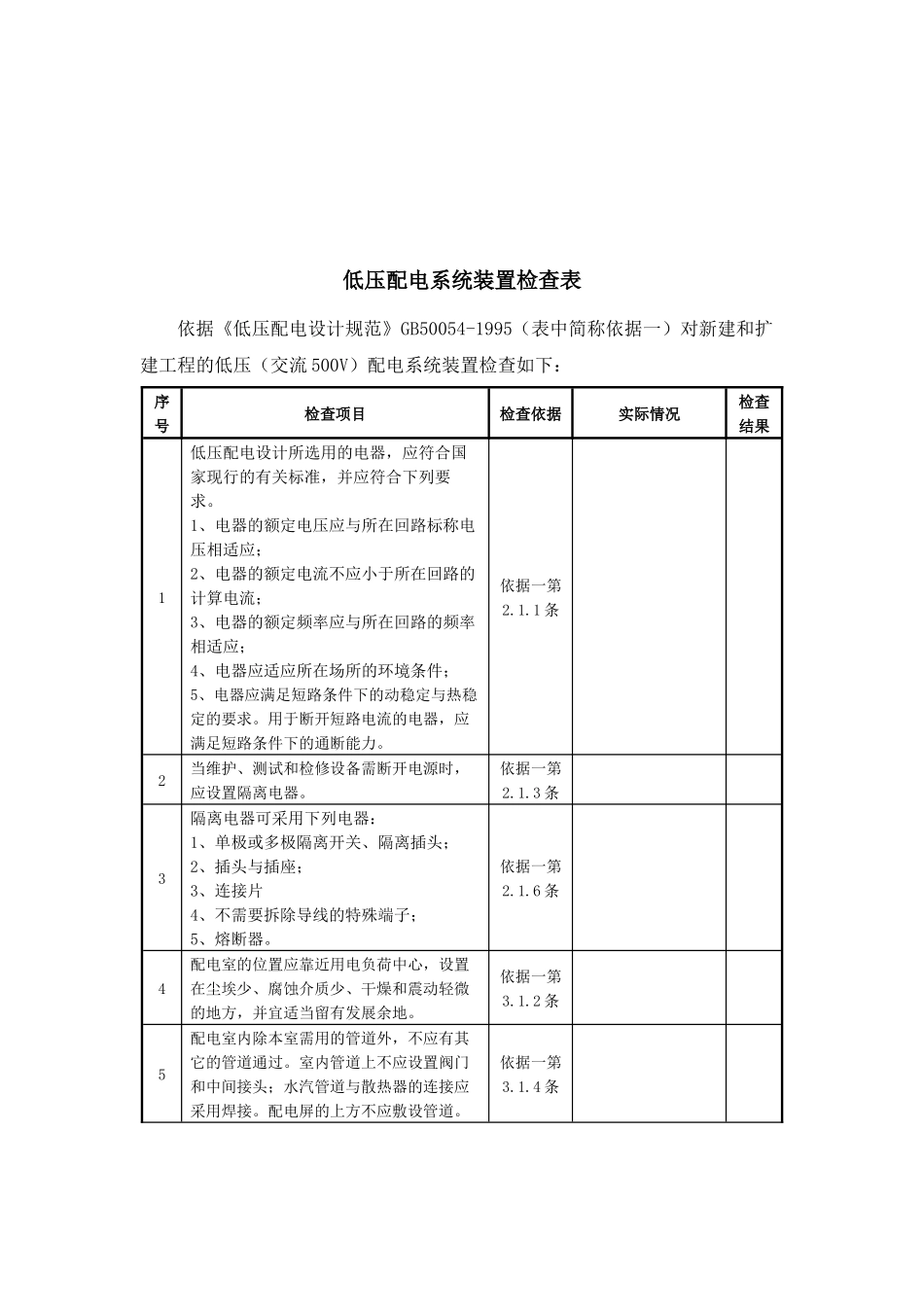

低压配电系统装置检查表依据《低压配电设计规范》GB50054-1995（表中简称依据一）对新建和扩建工程的低压（交流500V）配电系统装置检查如下：序号检查项目检查依据实际情况检查结果1低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。1、电器的额定电压应与所在回路标称电压相适应；2、电器的额定电流不应小于所在回路的计算电流；3、电器的额定频率应与所在回路的频率相适应；4、电器应适应所在场所的环境条件；5、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。依据一第2.1.1条2当维护、测试和检修设备需断开电源时，应设置隔离电器。依据一第2.1.3条3隔离电器可采用下列电器：1、单极或多极隔离开关、隔离插头；2、插头与插座；3、连接片4、不需要拆除导线的特殊端子；5、熔断器。依据一第2.1.6条4配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、干燥和震动轻微的地方，并宜适当留有发展余地。依据一第3.1.2条5配电室内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接。配电屏的上方不应敷设管道。依据一第3.1.4条序号检查项目检查依据实际情况检查结果6落地式配电箱的底部宜抬高，室内宜高出地面50mm以上，室外应高出地面200mm以上。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。依据一第3.1.5条7同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。依据一第3.1.6条8当高压及低压配电设备设在同一室内时，且二者有一侧柜顶有裸露的母线，二者之间的净距不应小于2m。依据一第3.1.7条9成排布置的配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。依据一第3.1.8条10成排布置的配电屏，其屏前和屏后的通道最小宽度应符合表3.1.9的规定。（一般屏前1.5m，屏后1.0m）依据一第3.1.9条11在有人的一般场所，有危险电位的裸带电体应加遮护或置于人的伸臂范围以外。依据一第3.2.1条12标称电压超过交流25V（均方根值）容易被触及的裸带电体必须设置遮护物或外罩，其防护等级不应低于《外壳防护等级分类》（GB4208－84）的IP2X级。依据一第3.2.2条13当采用遮护物和外罩有困难时，可采用阻挡物进行保护，阻挡物应能防止下列情况的发生：1、人体无意识地接近裸带电体；2、操作设备过程中人体无意识地触及裸带电体。依据一第3.2.7条14在有人的一般场所，人距裸带电体的伸臂范围应符合下列规定：1、裸带电体布置在有人活动的上万时，裸带电体与地面或平台的垂直净距不应小于2.5m；2、裸带电体布置在有人活动的侧面或下方时，裸带电体与平台边缘的水平净距不应小于1.25m；3、当裸带电体具有防护等级低于IP2x级的遮护物时，伸臂范围应从遮护物算起。依据一第3.2.8条15配电室屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。依据一第3.3.1条序号检查项目检查依据实际情况检查结果16配电室长度超过7m时应设两个出口，并宜布置在配电室的两端。当配电室为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。配电室的门均应向外开启，但通向高压配电室的门应为双向开启门。依据一第3.3.2条17配电室的顶棚、墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。依据一第3.3.3条18配电室内的电缆沟应采取防水和排水措施。依据一第3.3.4条19当严寒地区冬季室温影响设备的正常工作时，配电室应采暖。炎热地区的配电室应采取隔热、通风或空调等措施。有人值班的配电室，宜采用自然采光。在值班人休息间内宜设给水、排水设施。附近无厕所时宜设厕所。依据一第3.3.5条20位于地下室和楼层内的配电室，应设设备运输的通道，并应设良好的通风和可靠的照明系统。依据一第3.3.6条21配电室的门、窗关闭应密合；与室外相通的洞、通风孔应设防止鼠、蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（GB4208－84）的IP3X级。直接与室外露天相通的通风孔还应采取防止...
